User Manual

1. Home

HOME은 로그인 후 처음으로 보여지는 메뉴입니다. 우측 상단에서 다크 테마를 해제할 수 있습니다.

전체 메뉴와 모니터 테마를 한 눈에 확인하여 원하는 메뉴로 이동할 수 있습니다.

★ 로 등록한 자주 사용하는 테마 및 메뉴를 확인할 수 있으며, 양측 버튼을 클릭하여 전체 테마와 전체 메뉴를 확인할 수 있습니다.
home

  • image-20210520155549535 - 유저가 소유한 테마 중 공유하지 않은 테마.
  • image-20210520155604316 - 유저가 소유한 테마 중 공유 중인 테마.
  • image-20210520155619428 - 즐겨찾기 설정하지 않은 테마 및 메뉴
  • image-20210520155705426- 즐겨찾기 설정하지 않은 테마 및 메뉴
  • image-20210520155722461 - 테마 및 메뉴 새 창으로 열기



2. DASHBOARD

DASHBOARD는 MANAGER에 연결된 CLIENT들의 상태 및 자원 사용 현황, 사용량이 높은 서버, 사용량 패턴, 이벤트 발생 여부 등을 쉽게 확인 할 수 있도록 구성되어 있습니다.

DASHBOARD 의 위젯은 한 row 가 다른 row 와 위치 변경이 가능합니다.

1) Notification & Sidebar

모니터 연결 여부와 Event, Process, Error Log, Param 상태를 확인할 수 있습니다.

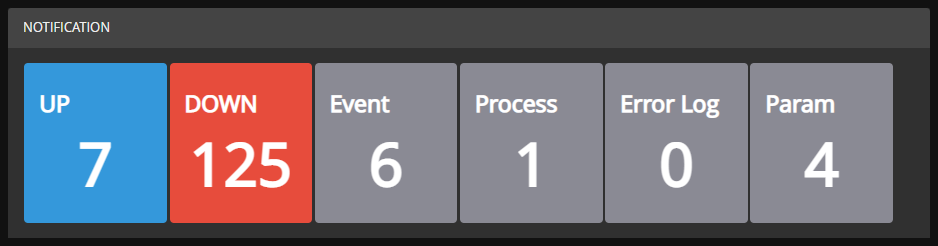

dashboard_notification

메뉴 설명
 Up List  Manager에 연결되어 데이터를 모니터링 할 수 있는 CLIENT를 보여줍니다.
 Down List  Manager와의 연결이 끊어진 CLIENT를 보여줍니다.
 Event List  주의, 경고 권고치 값을 초과한 CLIENT를 보여줍니다.
 Process Event List  Process Monitoring 중 오류가 있는 CLIENT 정보를 보여줍니다.
 Error Log List  에러 로그가 발생한 CLIENT의 정보를 보여줍니다.
 Parameter Change List  Parameter가 변경된 CLIENT의 정보를 보여줍니다.

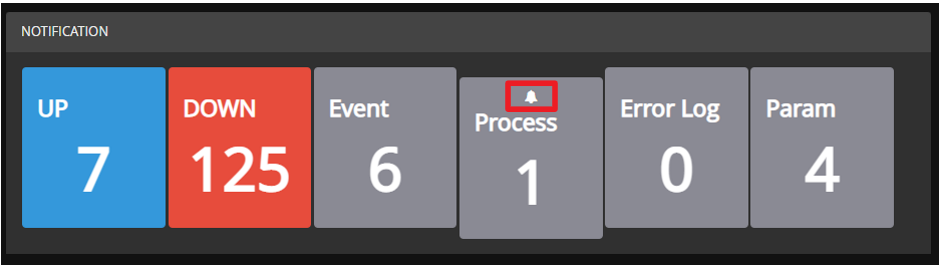

해당 메뉴를 통한 모니터링 중 변경이 있을 경우, 카드에 종 모양이 나타납니다. 각 카드를 클릭하면, 우측 사이드바가 나타나면서 상세 리스트를 확인할 수 있습니다.
dashboard_notification_bell2

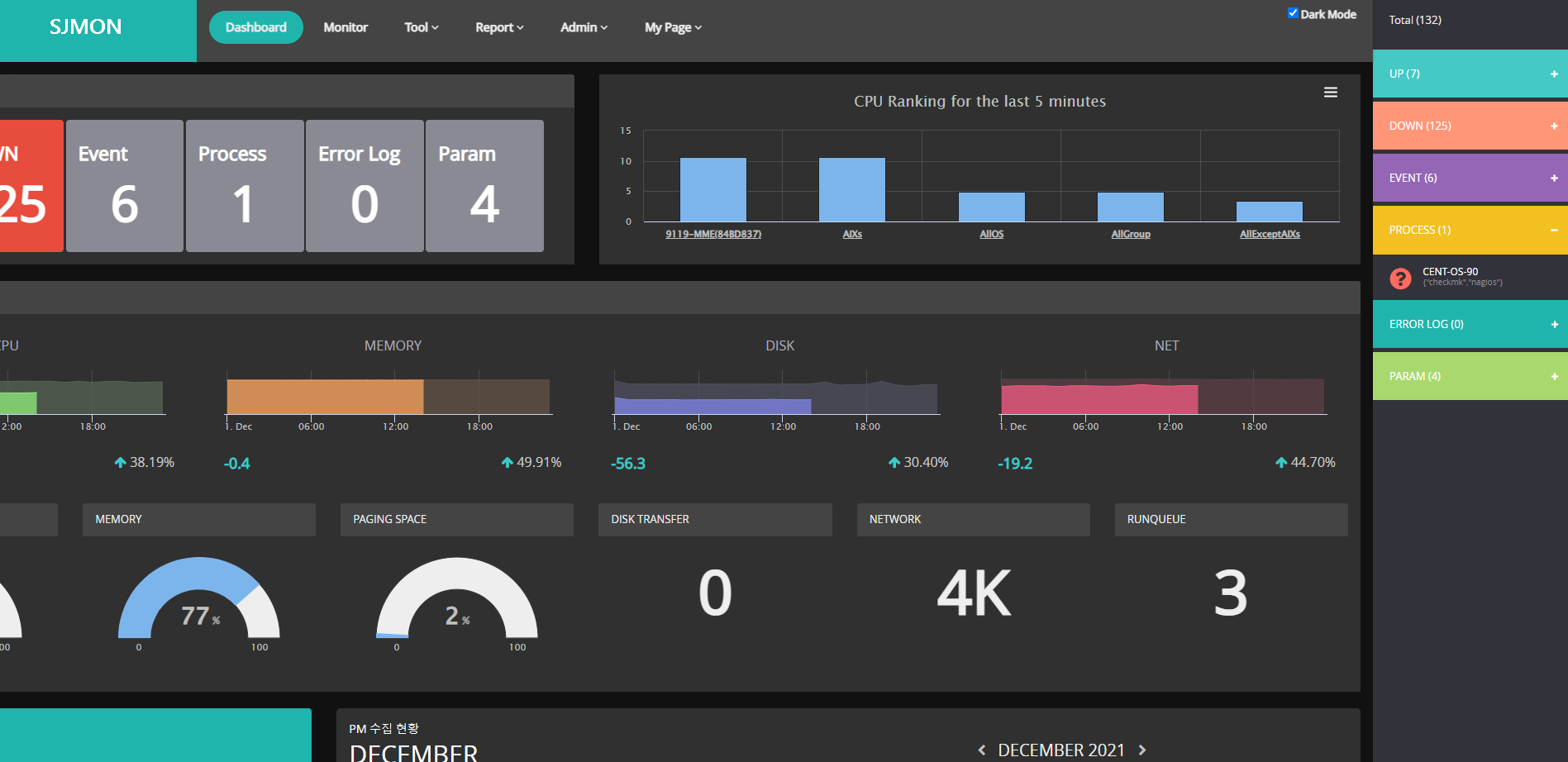

사이드바에서 원하는 헤더를 클릭하면, 해당하는 상세내용을 확인할 수 있습니다.
dashboard_sidebar_process

Up, Event, Error Log, Param List의 경우에는 서버 클릭 시 관련 메뉴로 이동합니다.
메인 화면 아무 곳이나 클릭하면 사이드바가 닫힙니다.

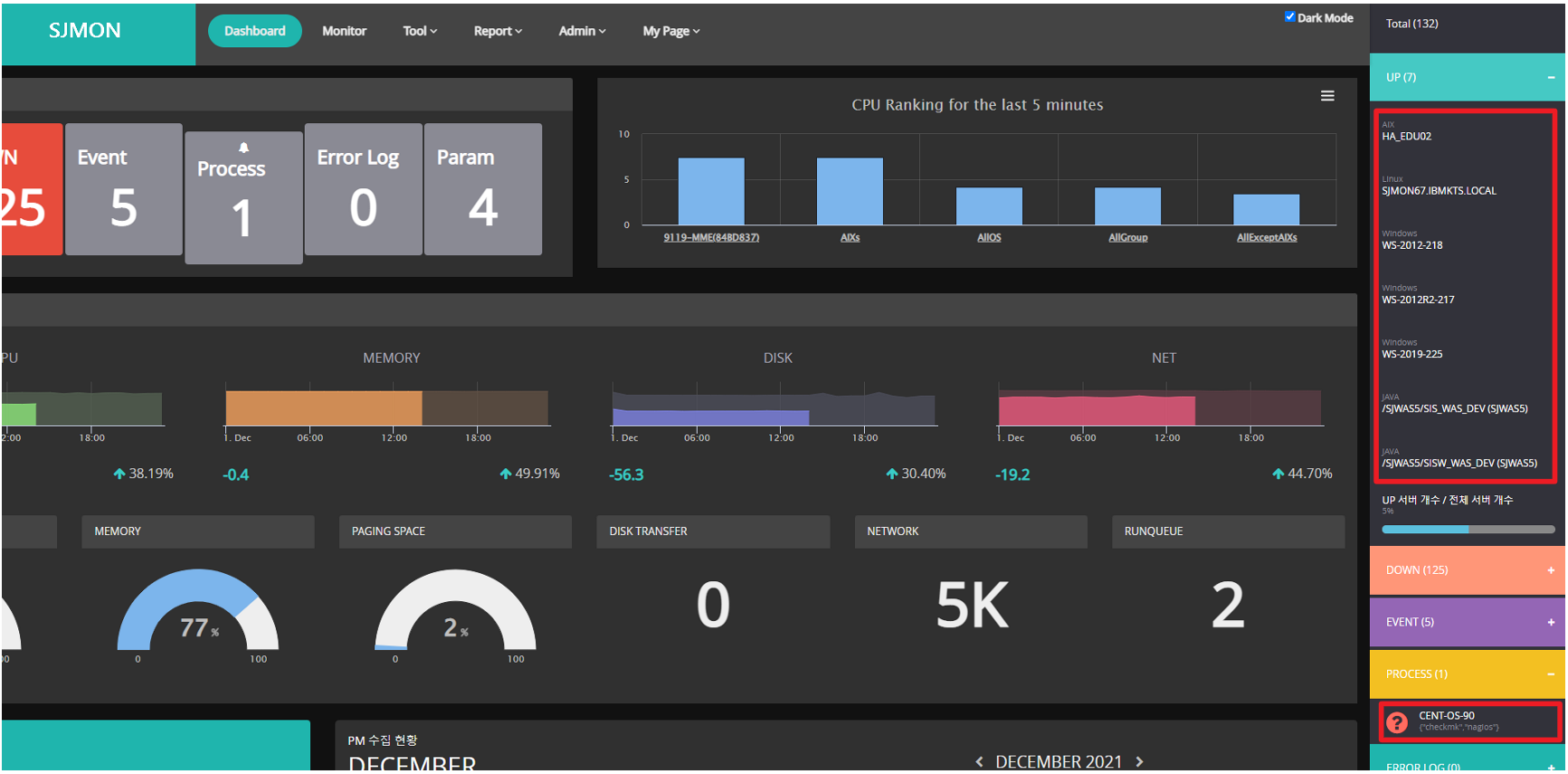

dashboard_sidebar_up2


2) CPU Ranking for the last 5 minutes

최근 5분 동안 CPU 자원에 평균적으로 부하가 많이 발생한 5개의 그룹 정보를 보여줍니다.
dashboard_ranking_group

차트의 그룹 데이터를 클릭하면, 해당 그룹 내 서버 대상으로 CPU 부하가 많이 발생한 5개의 서버 정보를 보여줍니다.
dashboard_ranking_server

  • 서버 데이터를 Click하면 아래 위젯에서 해당 CLIENT에 대한 Trend Chart와 실시간 모니터링이 가능합니다.


3) Trend Chart & Realtime Monitoring of the Top Agent

CPU 자원에 부하가 가장 많이 발생한 서버의 트렌드 차트와 실시간 데이터를 모니터링 할 수 있습니다. 랭킹 차트에서 원하는 서버를 클릭한 경우에는, 클릭한 서버에 대한 정보를 보여줍니다.

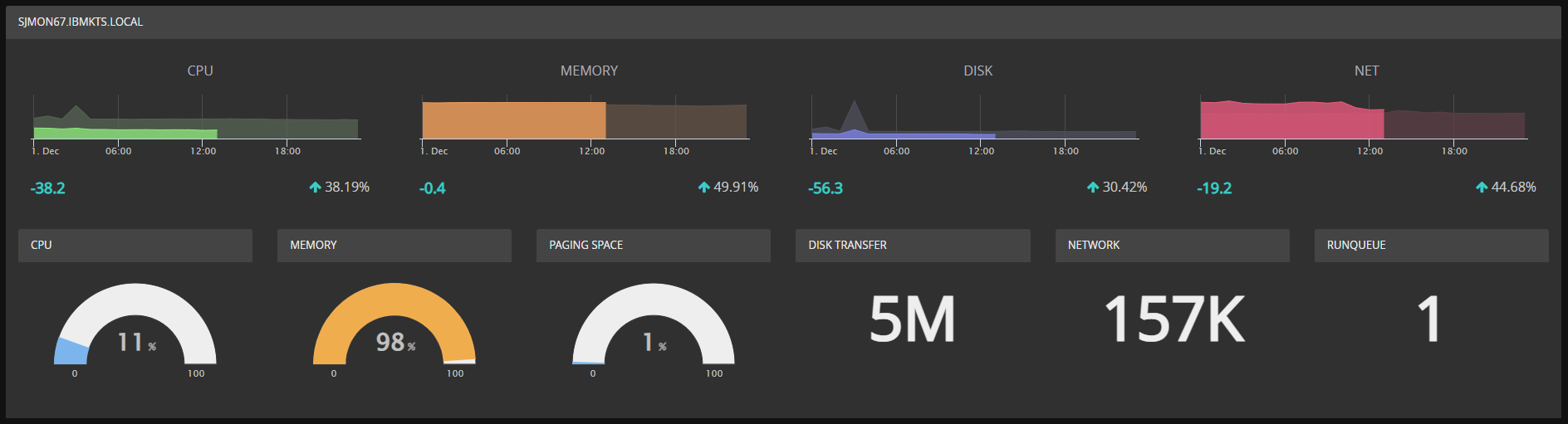

dashboard_top_monitoring


4) Clock & PM Calendar

매니저의 서버 시간과 라이센스 정보, 사용 용량을 함께 보여주는 시계 위젯을 좌측에서 확인 가능합니다. 우측에는 PM 수집한 날짜와 서버를 확인할 수 있는 달력 위젯을 확인 가능합니다.
dashboard_clock_calendar


5) Overall Performance View

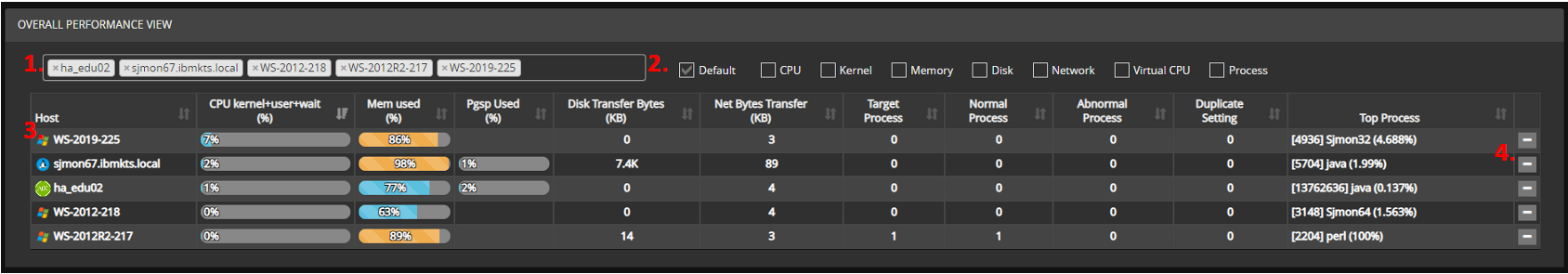

dashboard_opv2

  1. 모니터링 하고자 하는 CLIENT를 선택할 수 있습니다.

  2. 모니터링 하고자 하는 지표를 선택할 수 있습니다.

  3. 주기적으로 변하는 CLIENT의 performance 정보를 확인할 수 있습니다.

  4. 모니터링을 원하지 않는 CLIENT를 삭제할 수 있습니다.

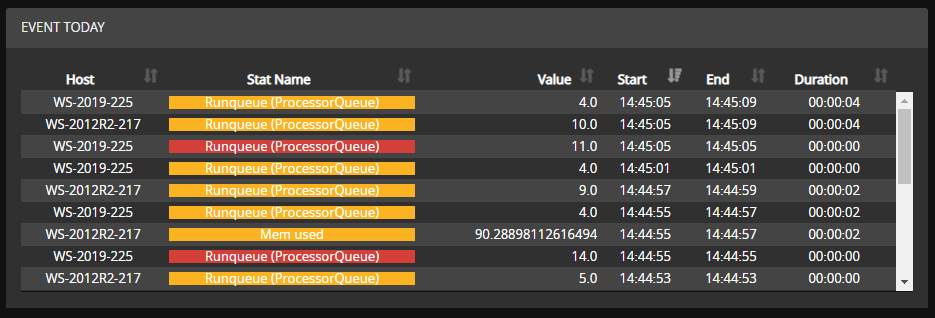

6) Event Today

OPV에 선택된 서버들을 대상으로, 하루에 발생되는 EVENT들에 대해 확인할 수 있습니다. OPV에 아무것도 선택되지 않은 경우에는 전체 서버 Event를 확인할 수 있습니다.
dashboard_event

  • EVENT의 시작 시간, 종료 시간을 확인할 수 있으며 이벤트를 CLICK 하면 상세한 EVENT 내용을 보여주는 화면으로 이동하게 됩니다.


7) Target Process Monitoring

OPV에 선택된 서버들을 대상으로, 설정한 Process 에 대한 정보를 실시간으로 Monitoring 할 수 있습니다. OPV에 아무것도 선택되지 않은 경우에는 전체 서버에 대한 정보를 볼 수 있습니다.

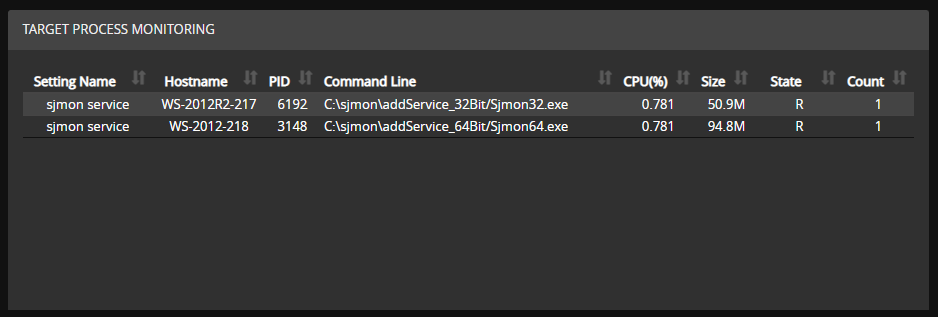

dashboard_tpm

  1. 설정값에 해당하는 Process 가 수집되지 않는 경우 CHKREQ (Check Required) Critical 표시됩니다.
  2. 설정값에 해당하는 Process 의 State 가 정상이 아닌 경우 Warning 표시됩니다.
  3. 설정값에 해당하는 Process 의 개수가 1개보다 많은 경우 Count 값에 Bold & Underline 표시됩니다.

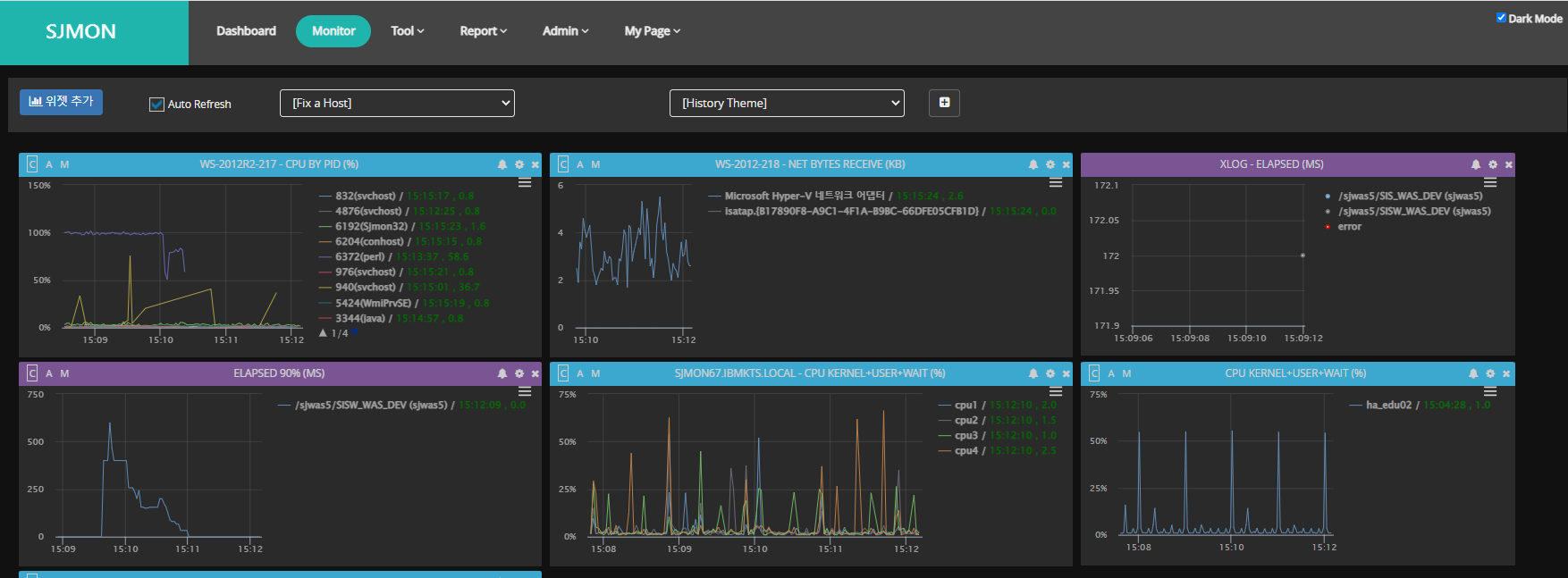

3. MONITOR

모니터는 CLIENT들이 가지고 있는 다양한 성능 정보를 자유롭게 배치하여 모니터링 할 수 있도록 해줍니다.
사용자 별로 원하는 성능 정보들을 배치하여 theme로 저장하여 언제든 불러올 수 있도록 도와줍니다.
image-20211201151222063


1) Menu

Monitor는 위젯 추가, Interval 조정, Auto Refresh, Theme, Fixed Host 기능으로 구성되어 있습니다.

image-20211201154328358
STEP 1. 위젯 추가 : 원하는 위젯을 추가할 수 있습니다.
STEP 2. Auto Refresh : 주기적인 Auto Refresh가 발생하고, Checkbox해제 시 해당 화면은 더 이상 Auto Refresh가 안되는 상태로 멈춰 있게 됩니다.
STEP 3. Fixed a System : 기존에 보고 있던 Monitoring화면의 STATISTICS를 “Fixed a System”에서 선택한 CLIENT로 변경합니다.
STEP 4. History Theme : 저장한 Theme List 를 조회 및 선택하여 기존 Theme를 불러올 수 있습니다.
STEP 5. Theme : Monitor화면에서 자유롭게 배치한 widget들이 상태를 Theme로 저장하여, 나중에 조회가 가능합니다.

  • image-20211210153836117 - 테마를 추가 합니다.
  • image-20211210153906703 - 현재 화면에 있는 위젯을 저장합니다.
  • image-20211210154001071 - 테마명을 수정합니다. (자신이 생성한 경우에만 가능)
  • image-20211210154028773 - 테마를 삭제 합니다. (자신이 생성한 경우에만 가능)


2) Screen widgets

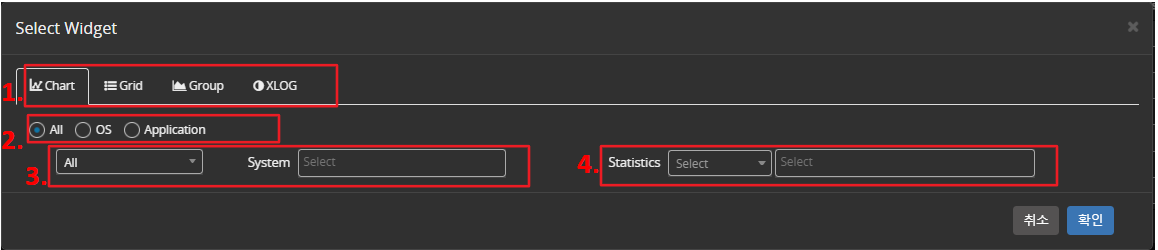

Screen Widget을 통해 원하는 chart형식으로 STATISTICS를 조회할 수 있습니다.

image-20211201160057741
STEP 1 : WIDGET 종류에 따라 구분할 수 있는 TAB을 제공하고, WIDGET종류는 CHART, GRID, GROUP, NETWORK, XLOG가 있습니다.
STEP 2 : DEFAULT로 All을 통해 모든 CLIENT를 선택할 수 있고, OS, DB, Network별 CLIENT 선택도 가능합니다.
STEP 3 : SYSTEM을 선택합니다. Host, DB, Application를 선택할 수 있습니다. 그룹을 선택하면 해당 그룹에 포함된 System만 확인 및 선택할 수 있습니다.

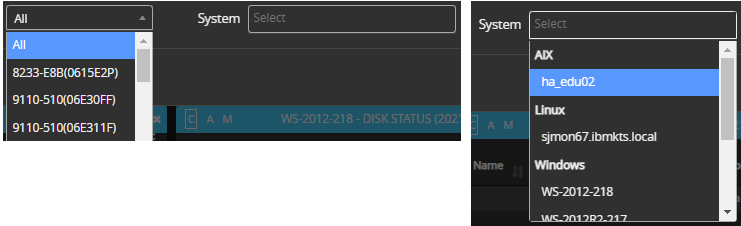

image-20211201160302636
STEP 4 : CLIENT에 부합하는 STATISICS를 선택합니다.

  • image-20211210154348636 - 평균 STATISTICS들을 선택할 수 있습니다.

  • image-20211210154431872 - 개별 STATISTICS들을 선택할 수 있습니다.

  • image-20211210154504216 - Process STATISTICS들을 선택할 수 있습니다.

  • image-20211210154559716 - Application STATISTICS들을 선택할 수 있습니다.

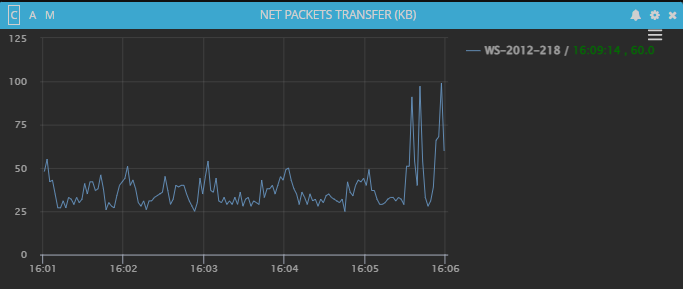

[Example of Line Chart Widget]
image-20211201160609611

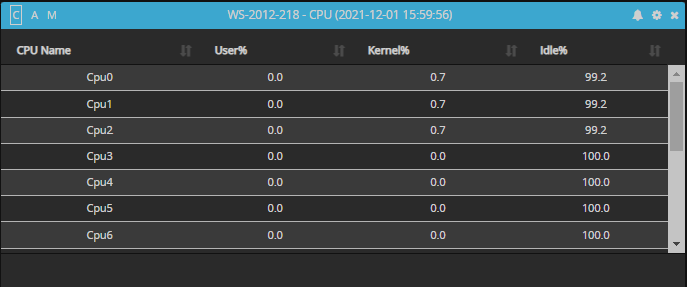

[Example of Grid Widget]
image-20211201160633105

[Example of Stack chart]
image-20211201162915942


3) Widget Menu

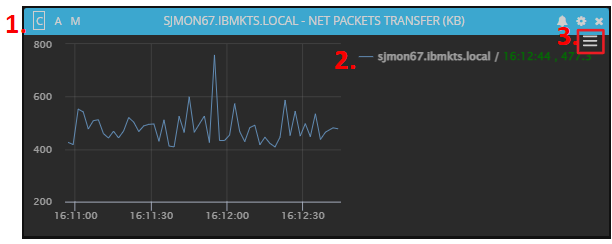

MENU를 통해 최대값, 평균값, 현재값 확인 및 알림설정, Report export 등을 할 수 있습니다.

image-20211201162119339
STEP 1 : 현재값, 평균값, 최대값을 라벨에서 확인할 수 있습니다.

  • image-20211230152942712 - 현재 값과 현재 Agent 시간을 확인할 수 있습니다.

  • image-20211230153014706 - Widget 시작시간부터 평균값을 확인할 수 있습니다.

  • image-20211230153057792 - 최대값과 Agent 시간을 확인할 수 있습니다.

STEP 2 : 차트 관련 설정을 할 수 있습니다.

  • monitor_widget_chart_bell - 해당 위젯의 EVENT 알림을 on/off 합니다.
  • monitor_widget_chart_setting - 해당 위젯의 Type, STATISTICS, System을 수정합니다.
  • monitor_widget_chart_close - 해당 위젯을 화면에서 삭제합니다.

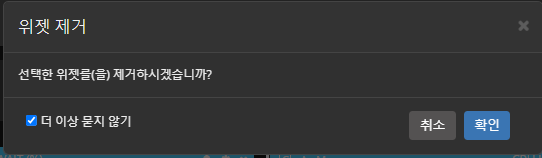

  • 위젯 제거 팝업에서 '더 이상 묻지 않기'를 체크 후 확인하면 다음 번 위젯 제거 클릭 시 팝업창이 뜨지 읺고 삭제됩니다.
    image-20211230153746690

STEP 3 : 차트 데이터의 Excel EXPORT, PNG Image 다운로드 할 수 있습니다.
image-20211201162243716

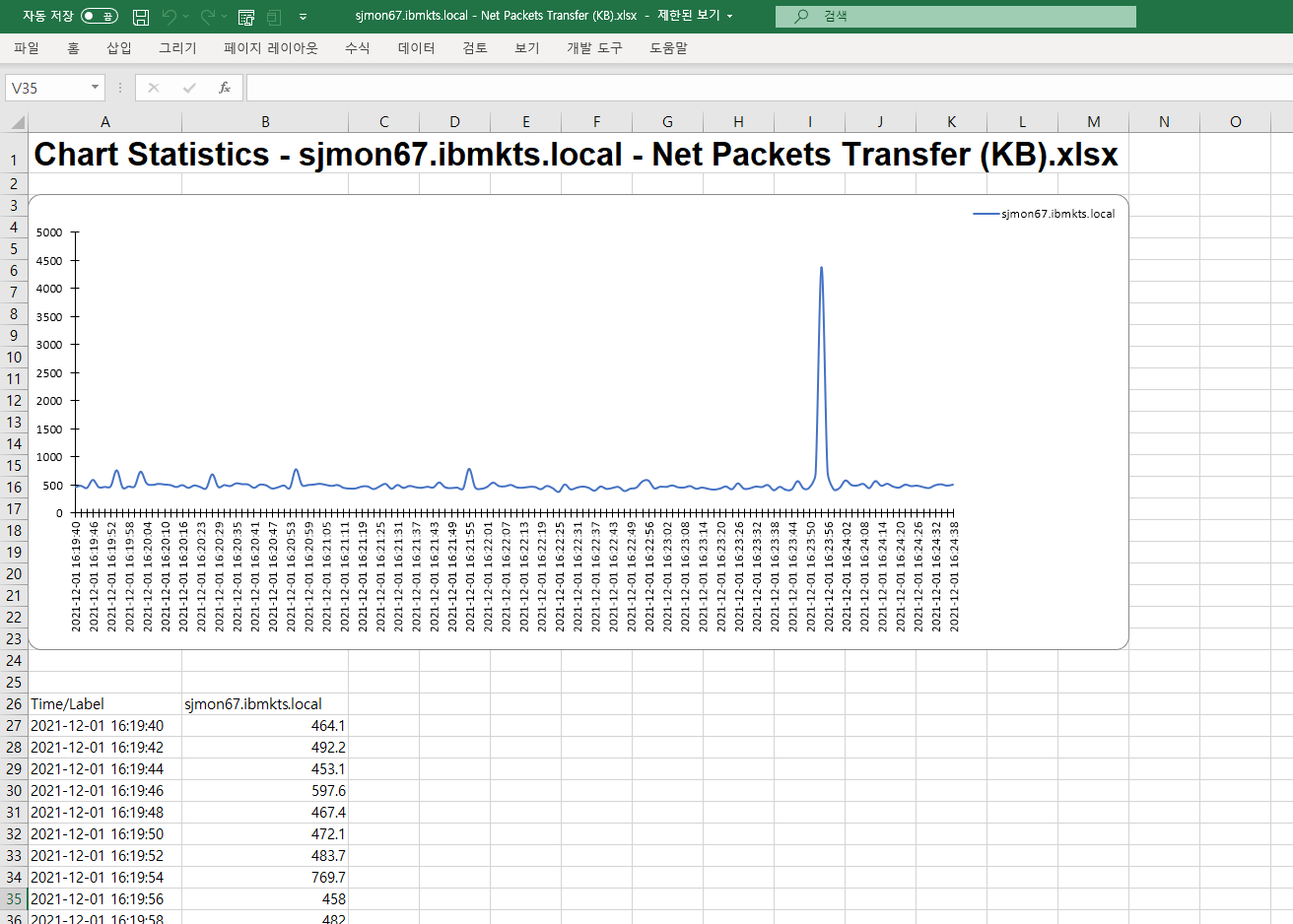

[Example of EXCEL file exported]
image-20211201162533525

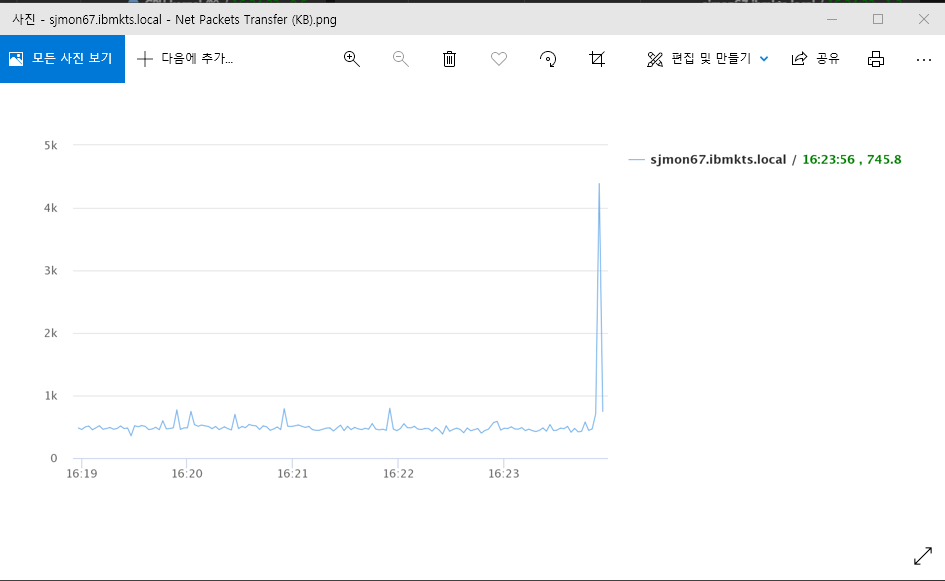

[Example of Image file exported]
image-20211201162433926


4) XLog Chart

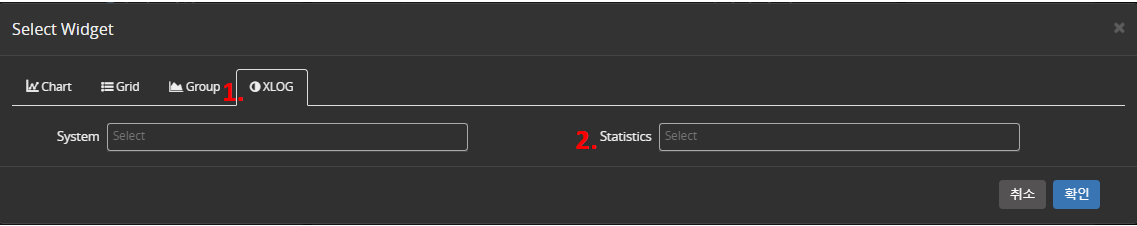

application의 트랜잭션이 하나의 점으로 표시 됩니다.

image-20211201162820762

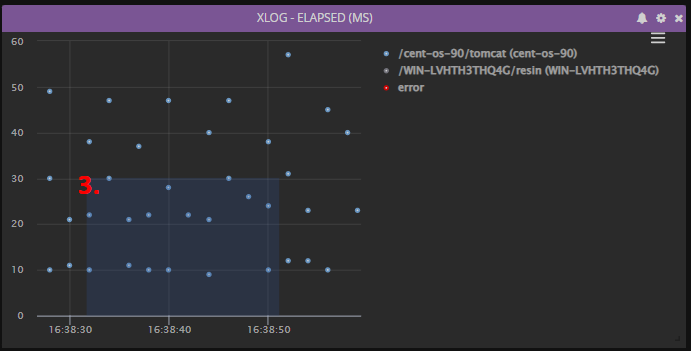

STEP 1 : 위젯 선택 시 XLOG 탭을 클릭합니다.
STEP 2 : SYSTEM과 STATISTICS을 선택합니다.

image-20211201163928009
STEP 3 : 원하는 구간을 드래그 합니다

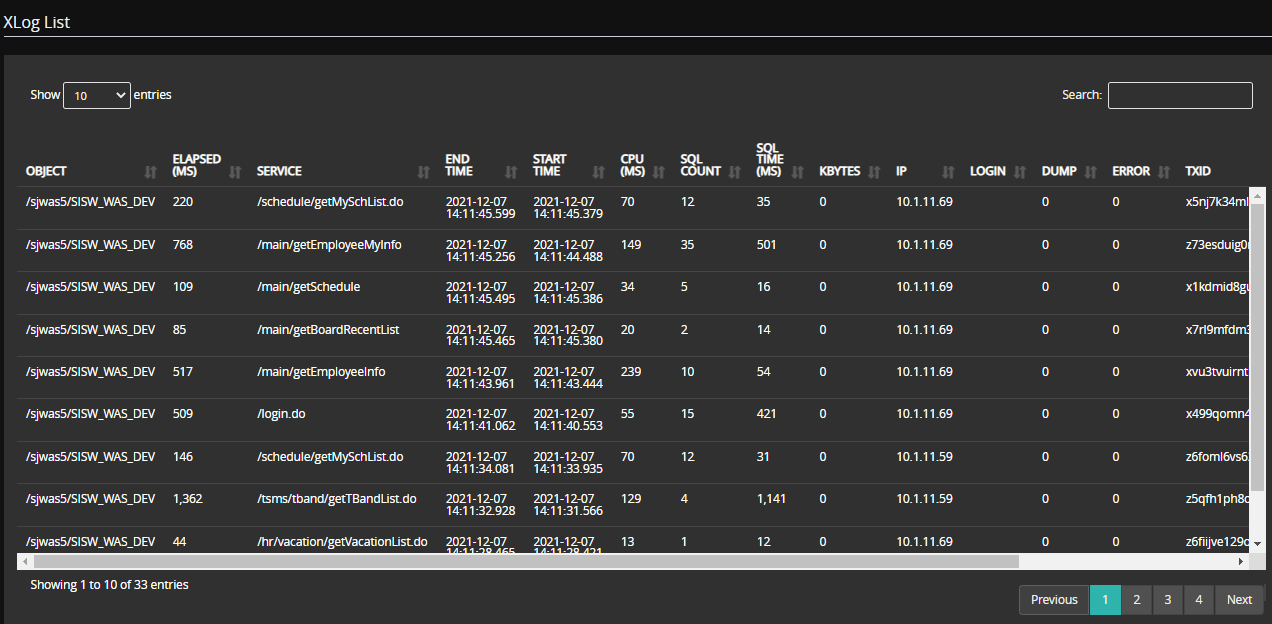

monitor_widget_xlog_list

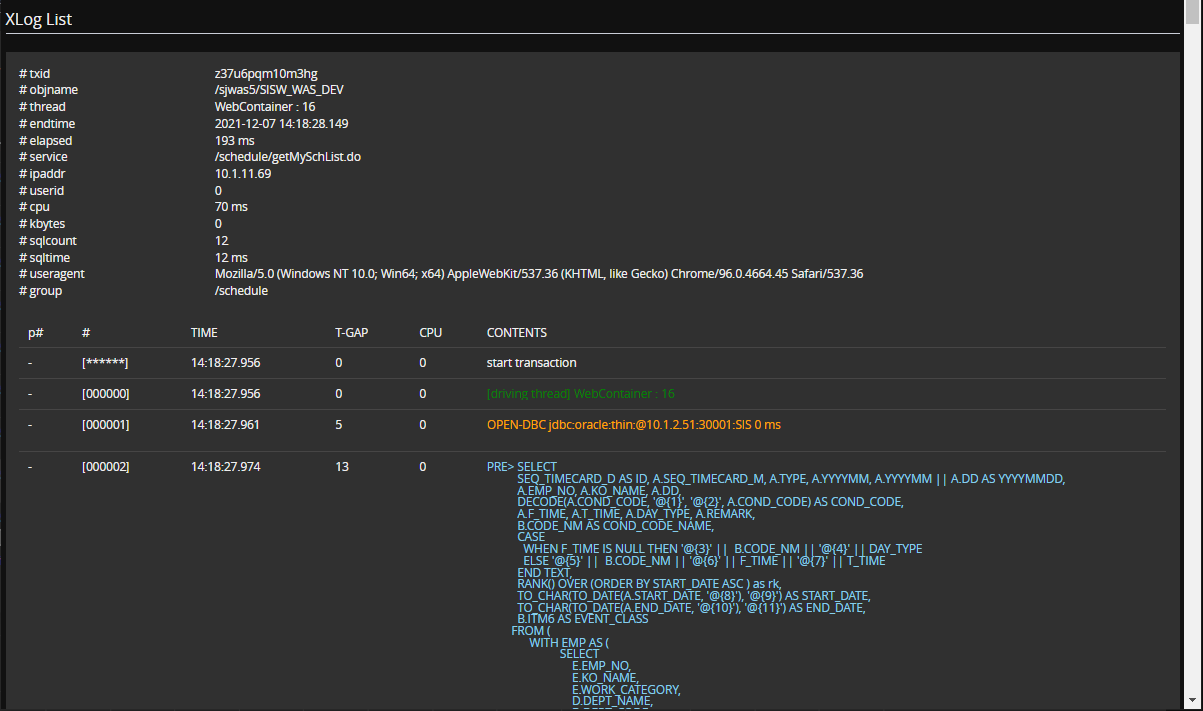

STEP 4 : 구간 속 XLOG 상세 리스트가 팝업으로 표시 됩니다. 한 개를 선택하면 상세 PROFILE을 확인할 수 있습니다.
monitor_widget_xlog_detail



4. Tool

1) Summary

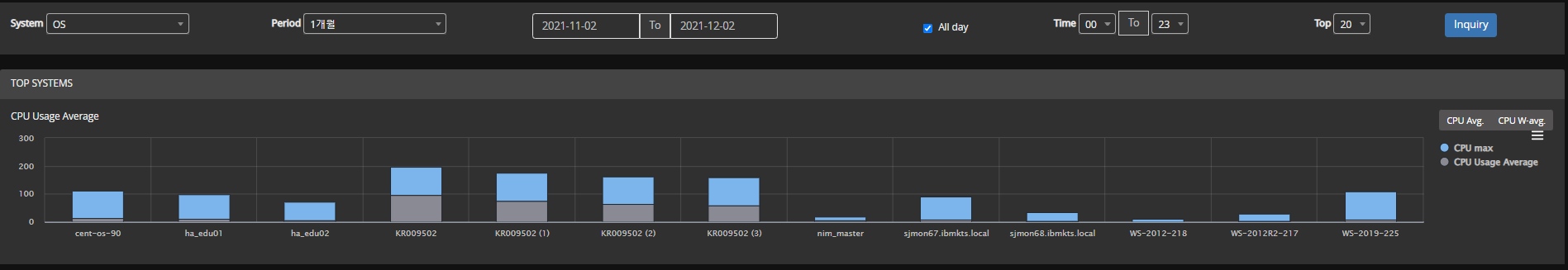

OS와 DB에 대하여, 일정 기간 동안의 CPU 사용량 평균 그래프를 조회하여 비교해 볼 수 있습니다. image-20211202085634509
조회 후 기본 그래프는 CPU 평균 그래프를 보여줍니다. CPU 최대 사용 값과 CPU 평균 사용률에 대해서 비교가 가능합니다.

* 상세 사용 방법

상단의 메뉴를 통해 아래와 같이 CLIENT와 조회 기간을 선택할 수 있습니다.

image-20211202085911366
STEP 1 : System 선택(OS, DB, aPPLICATION)
STEP 2 : 편리한 방식의 combo방식 기간 선택(1일, 1주일, 1개월, 3개월, 6개월, 1년)
STEP 3 : 사용자가 직접 기간 선택
STEP 4 : all day 선택시 00시 ~ 23시로 자동 선택
STEP 5 : 3번에 선택된 기간에 대한 시간 선택
STEP 6 : TOP 서버 중 N개의 서버 조회

CPU 최대 값과 함께 CPU평균 및 가중치 평균에 대해서 비교할 수 있습니다.

  • TOP 서버들의 CPU 평균
    image-20211202093341971

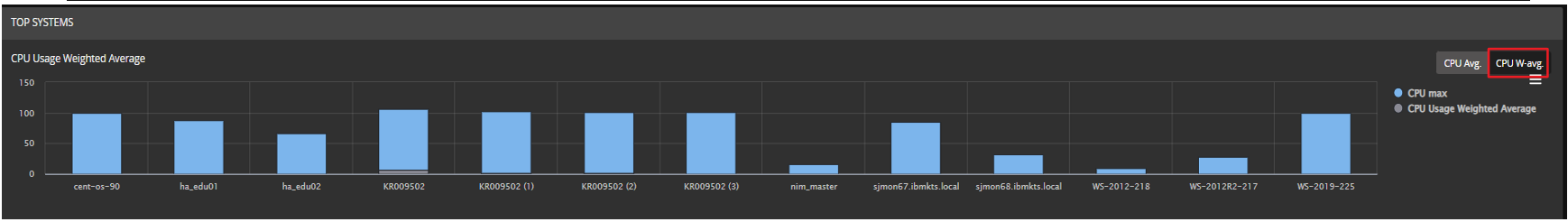

  • TOP 서버들의 CPU 가중치 평균값 확인
    image-20211202093443627

​ ※ Application 의 경우 , TPS를 비교할 수 있습니다.
image-20211202093739508

특정 CLIENT의 상세내역을 조회하기 위해서는 해당 서버의 BAR를 클릭하면, 해당 서버의 CPU, Memory, Paging, Disk, Network에 대한 사용률을 확인할 수 있습니다.
TOP-DOWN 방식으로 분석이 가능하고, OS는 Top process를 확인할 수 있습니다.

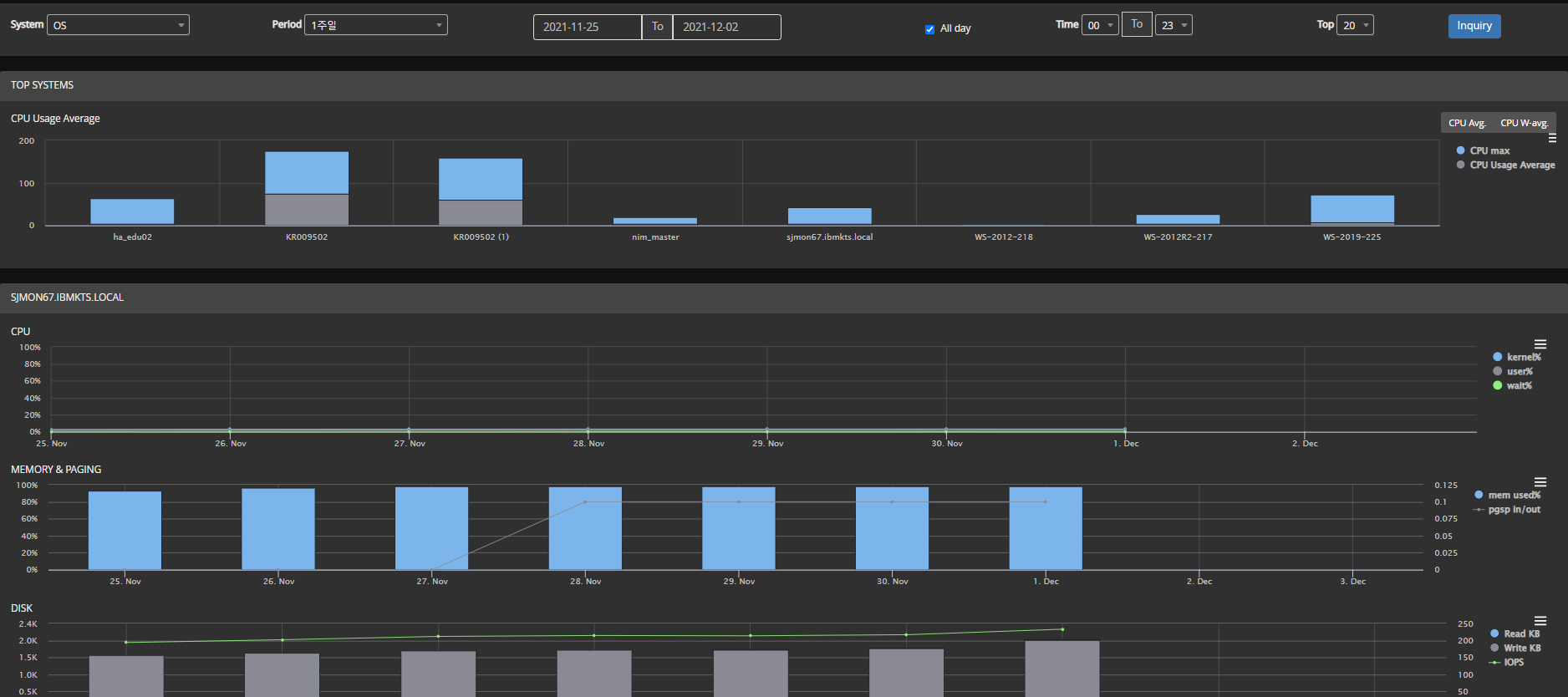

image-20211202093835712

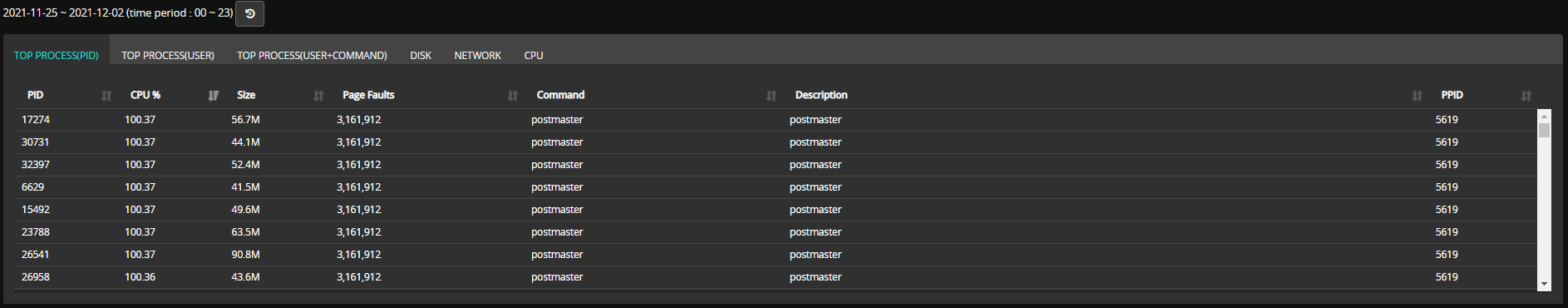

Application은 TOP Service, TOP SQL, Top Exception을 확인할 수 있습니다.
image-20211202093958802

image-20211202094028923

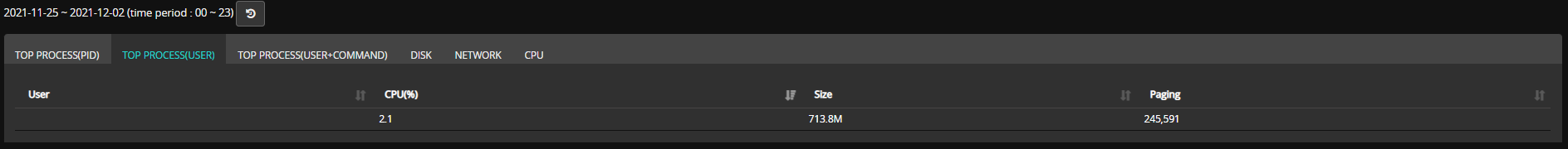

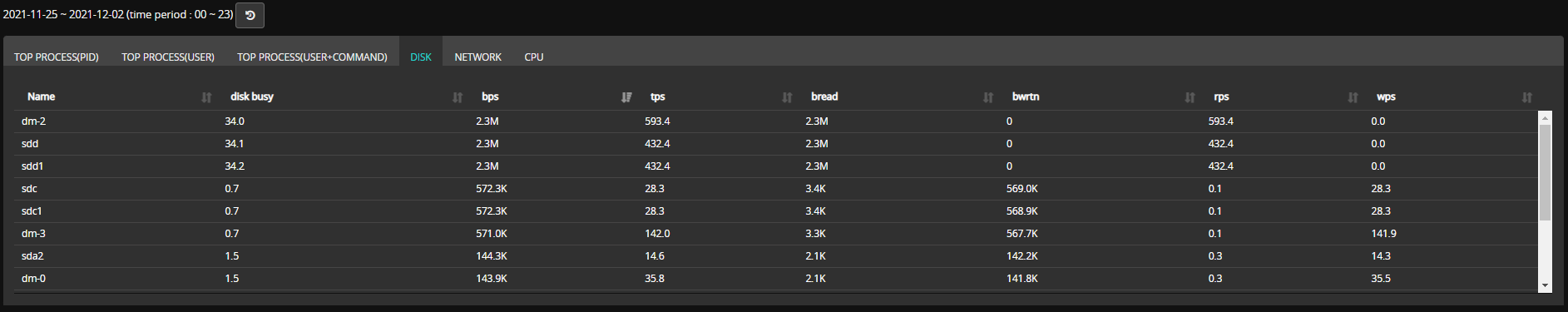

Top Process, Disk, Network TAB을 통해서 가장 많이 사용한 자원을 확인할 수 있습니다.
image-20211202094046266

image-20211202094105299

image-20211202094116758

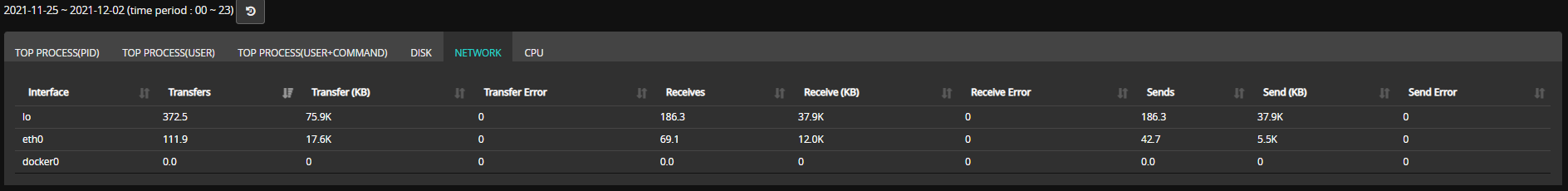

image-20211202094129431

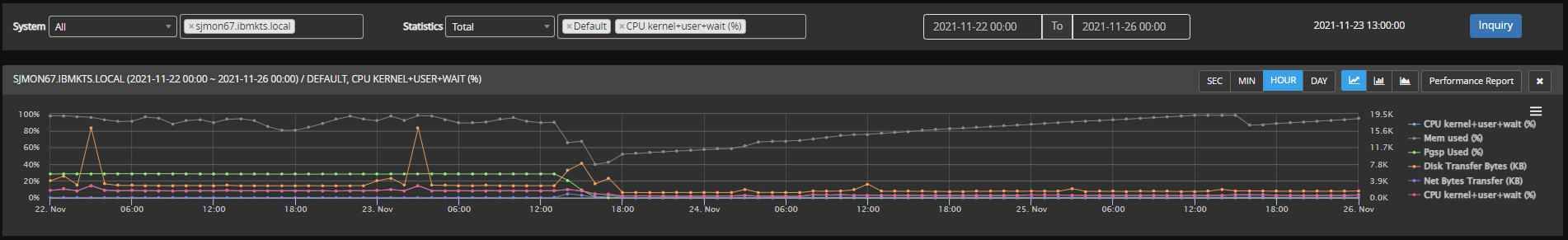

2) Analyzer

Analyzer기능을 통해 기간별로 CLIENT의 과거 데이터 분석이 가능합니다. 원하는 CLIENT와 STATISTICS를 선택하여 확인이 가능합니다.

image-20211201142641841

* 상세 사용 방법

시계열, 구간 분석도구 입니다. 아래와 같은 방법으로 데이터를 조회할 수 있습니다.

image-20211201143236109

STEP 1 : System을 선택합니다.
STEP 2 : STATISTICS를 선택합니다.
STEP 3 : 기간을 선택합니다.
STEP 4 : 차트의 FOCUS에 맞는 시간을 보여줍니다.

image-20211201143528430
STEP 5 : 조회된 차트, STATISTICS 및 CLIENT를 변경하여 조회하면 새로 차트가 만들어지며 비교분석을 할 수 있습니다.
STEP 6 : Chart Menu 입니다.

  • image-20211210154942688 - 차트 데이터를 초, 분, 시간, 일 단위로 조정할 수 있습니다.

  • image-20211210155120765 - 차트 형태를 라인, 바, 스택으로 바꿀 수 있습니다.

  • image-20211210155219221 - 차트를 기준으로 한 상관계수 Report 를 확인할 수 있습니다.

  • image-20211210155319777 - 조회한 차트를 닫습니다.

  • image-20211210155549797 - 차트 데이터를 엑셀 EXPORT, PNG Image 다운로드 할 수 있습니다.

STEP 7 : 화면에 보여지는 모든 차트에서 FOCUS를 같은 시점으로 이동시키면서 비교분석 할 수 있습니다.

※ 해당 그래프에서 원하는 구간을 드래그, CLICK하면 자세한 정보를 확인할 수 있는 POP-UP창이 나타납니다.
※ XLOG 차트에 경우 원하는 구간을 드래그 하면 상세 XLOG 리스트 POP-UP 창이 나타납니다.

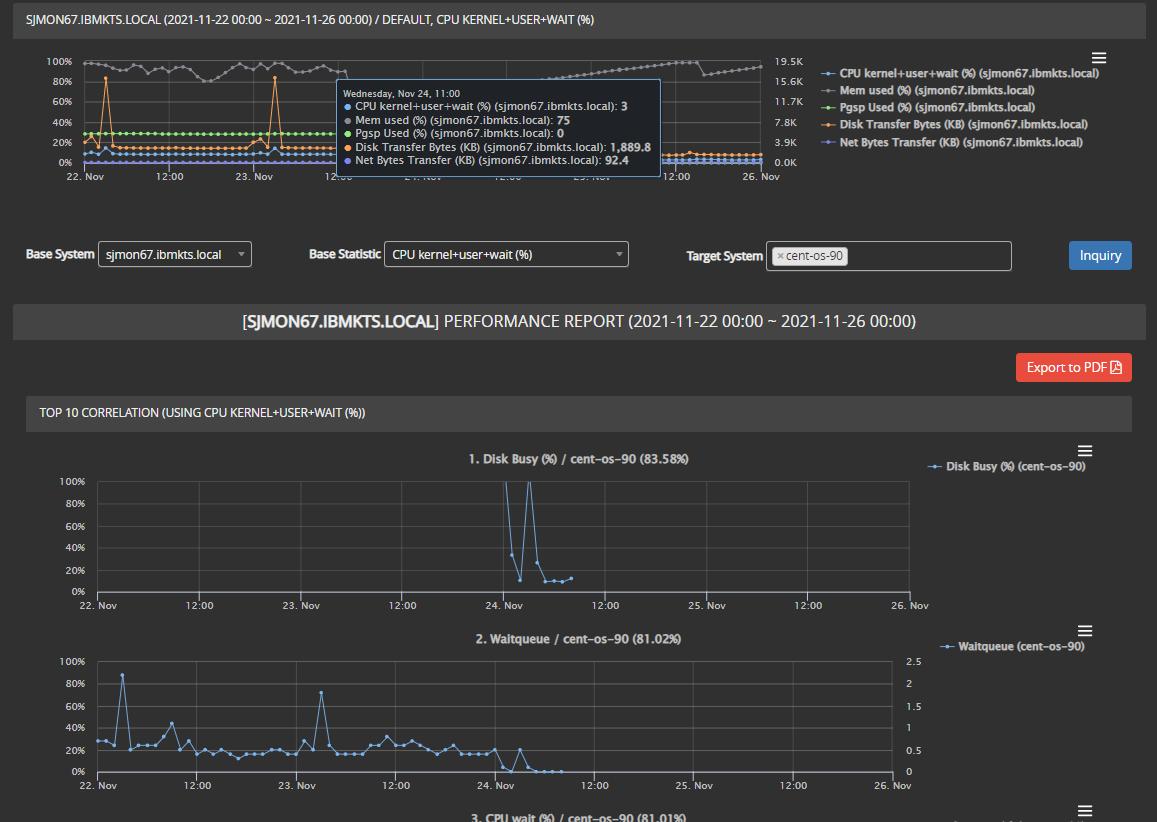

  • Performance Report 버튼을 클릭하여, 해당 차트의 데이터를 기준으로 하여 상관도를 분석해 주는 Report 를 확인할 수 있습니다.

  • 해당 차트의 System 과 Statistics 중 기준으로 사용할 데이터를 선택하고, 상관도를 분석하고자 하는 System 을 원하는 만큼 선택하면, Target System이 가지는 모든 스탯과의 상관도를 분석하여 높은 순으로 10개의 스탯 차트를 확인하고, Report 출력할 수 있습니다.
    image-20211207145842624
    image-20211201144215343


3) Error Log

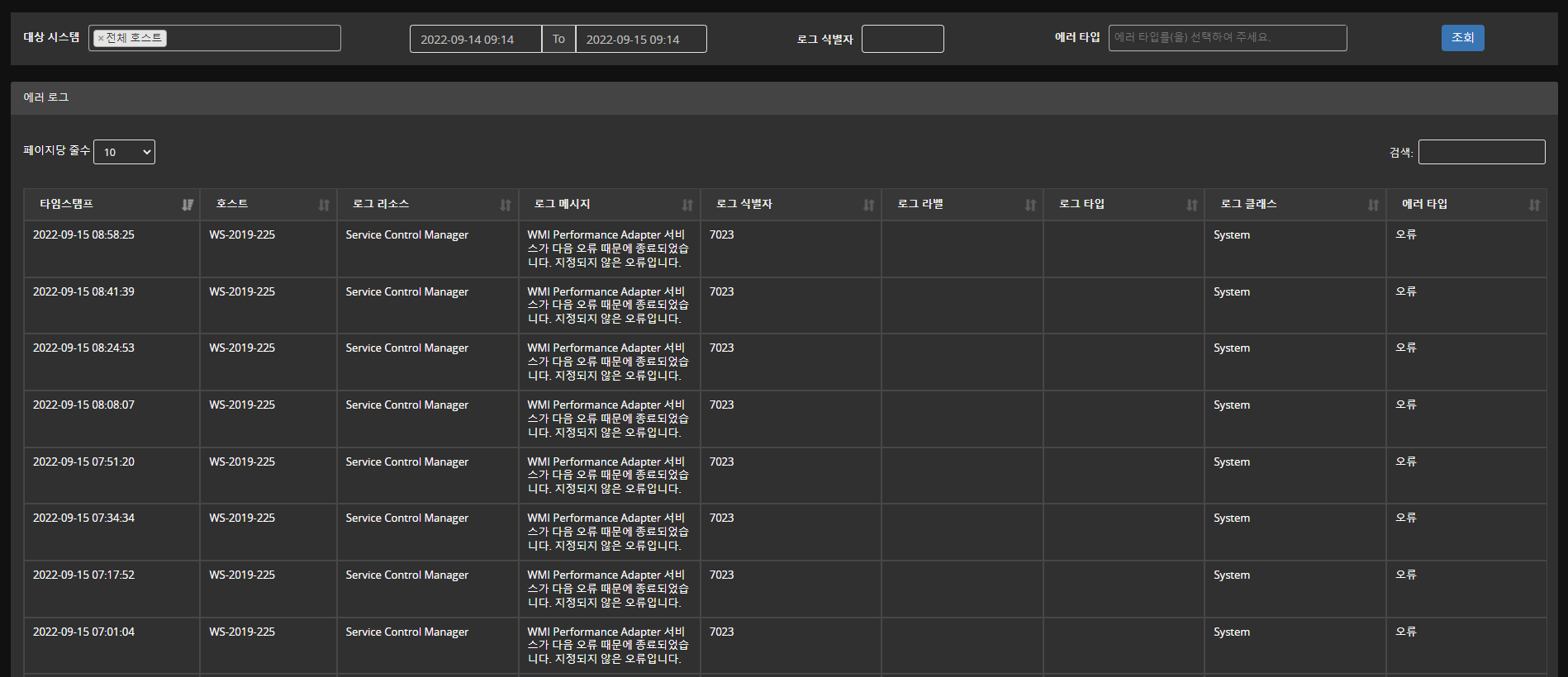

Error Log 조회 및 분석 도구 입니다. 이를 통해 Error Log들의 정보를 한 눈에 확인 할 수 있습니다.
image-20220915091841065

* 상세 사용 방법

image-20220915094036766
STEP 1 : Error Log를 조회 할 대상 CLIENT를 조회합니다.
STEP 2 : 기간을 선택 합니다.
STEP 3 : 로그식별자 값을 조회합니다.(선택하지 않을 경우 전체 조회)
STEP 4 : Error Type을 조회합니다. (선택하지 않을 경우 전체 조회)

image-20220915094408563

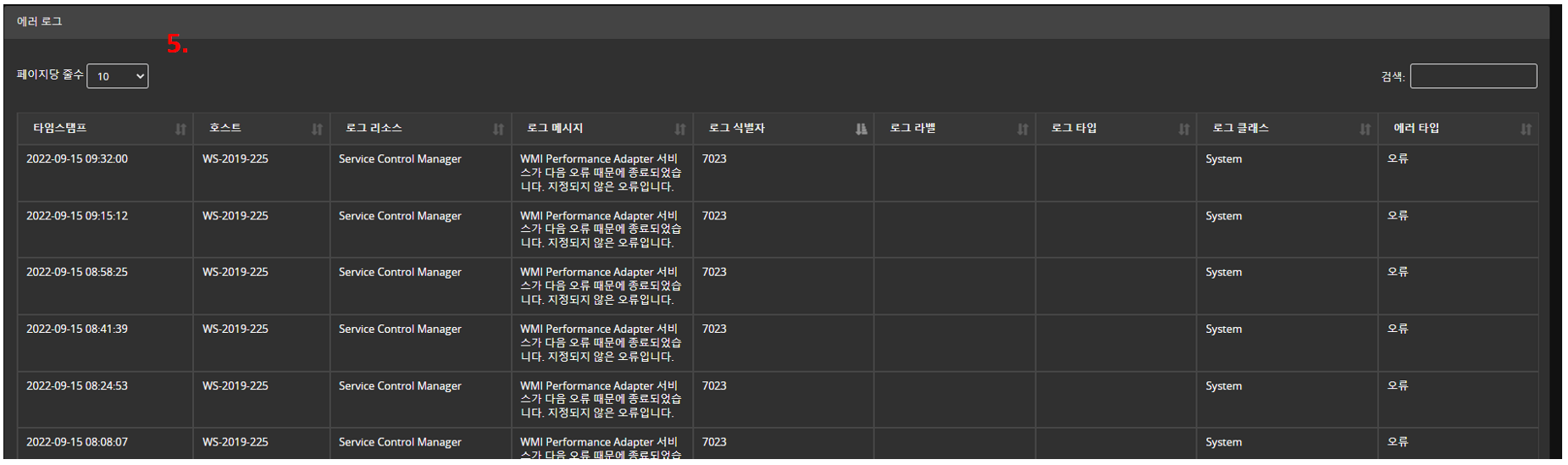

STEP 5 : Error Log LIST 정보를 확인 할 수 있습니다.

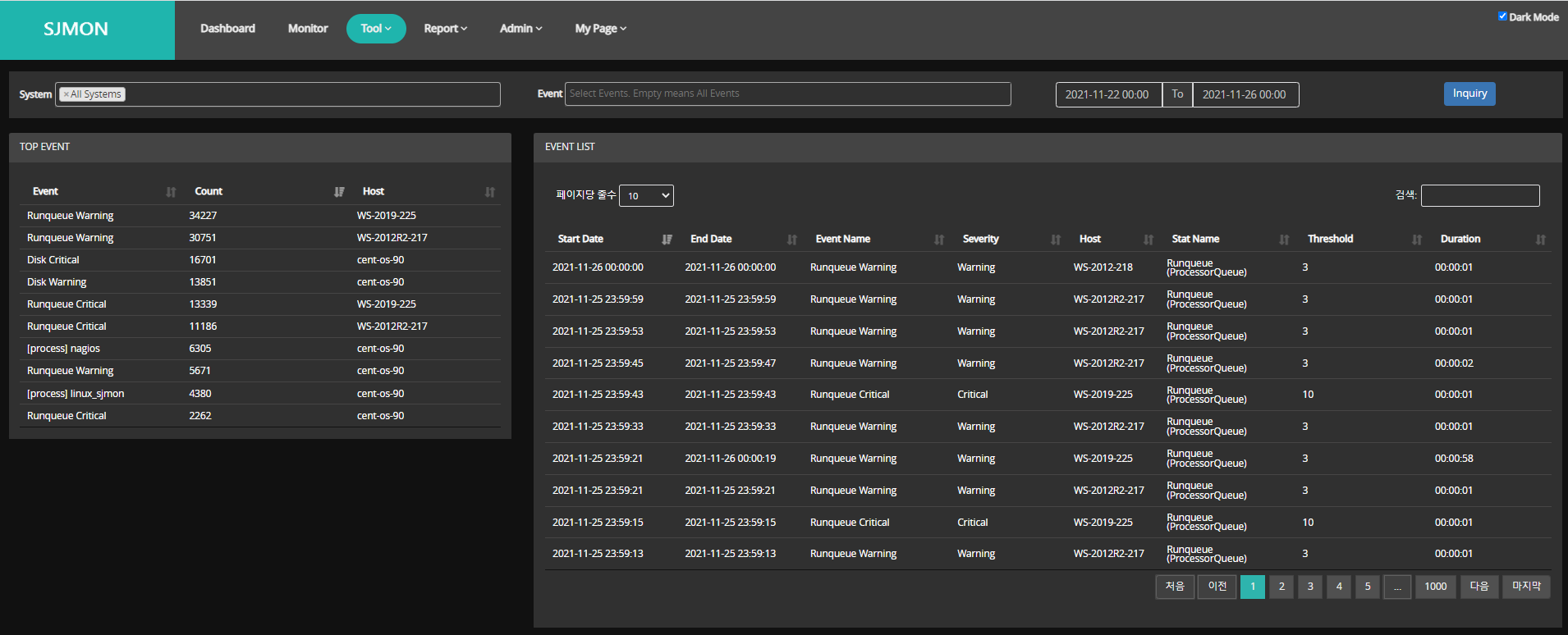

4) Event

이벤트 조회 및 분석 도구 입니다. 이를 통해 EVENT들의 상태를 한 눈에 확인할 수 있습니다.
image-20211202095757802

* 상세 사용 방법

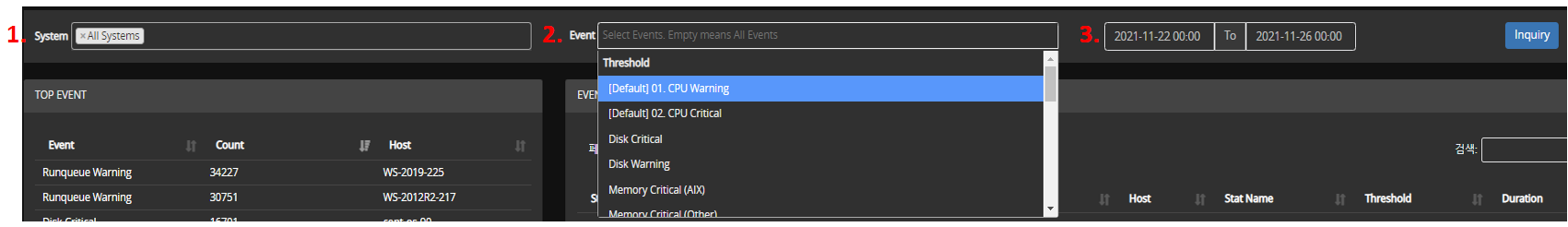

image-20211202100017916
STEP 1 : EVENT를 조회할 대상 CLIENT를 조회합니다.
STEP 2 : EVENT 값을 조회(선택하지 않을 경우 전체 조회)합니다.
STEP 3 : 기간 선택 후 “INQUIRY” 버튼을 누릅니다.

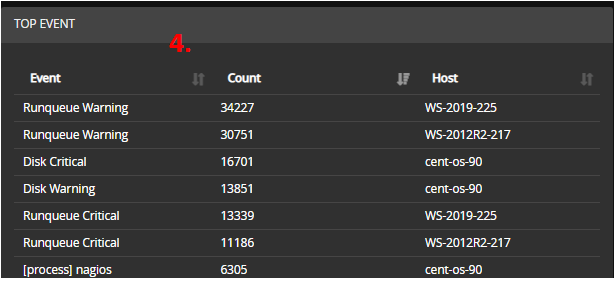

image-20211202100055171
STEP 4 : TOP EVENT 정보를 확인할 수 있습니다.

image-20211202100141005

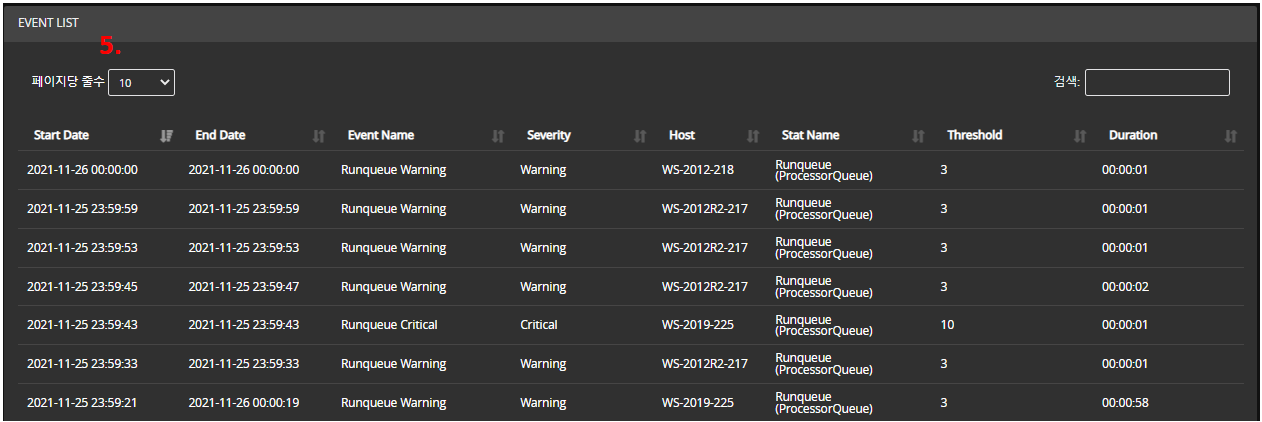

STEP 5 : EVENT LIST정보를 확인할 수 있습니다.


5) Quick Parameter Check

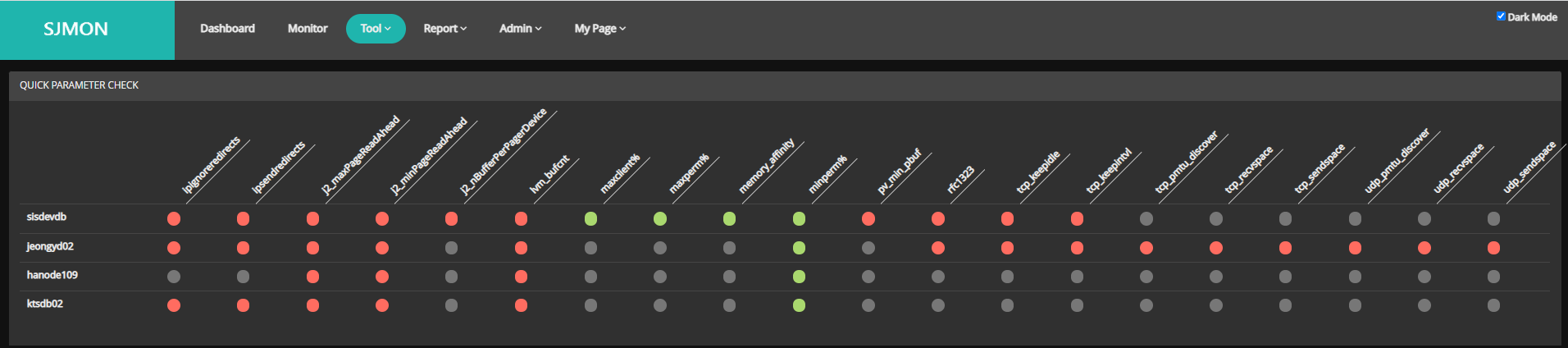

전체 시스템 파라미터 권고 적용 여부를 확인하는 도구 입니다. 이를 통해 현재 서버의 파라미터가 권고 값을 따르고 있는지 한눈에 확인이 가능합니다.
image-20211202100212256

* 상세 사용 방법

image-20211202100332916

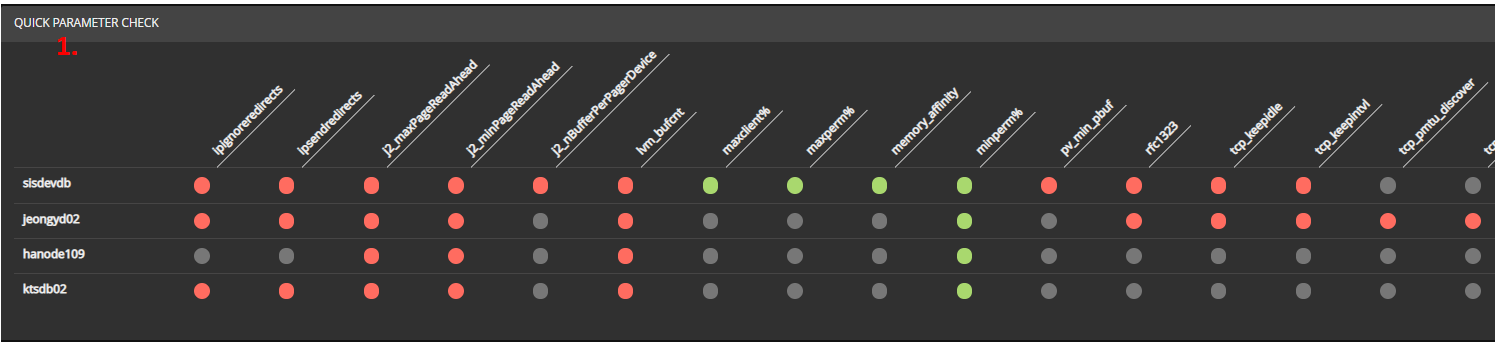

STEP 1 : AIX에서 제공하는 주요 파라미터의 변경여부를 직관적으로 확인이 가능합니다.

  • BLACK : 사용되지 않는 파라미터
  • RED : 권고치에 맞지 않는 파라미터
  • GREEN : 권고치에 해당하는 파라미터

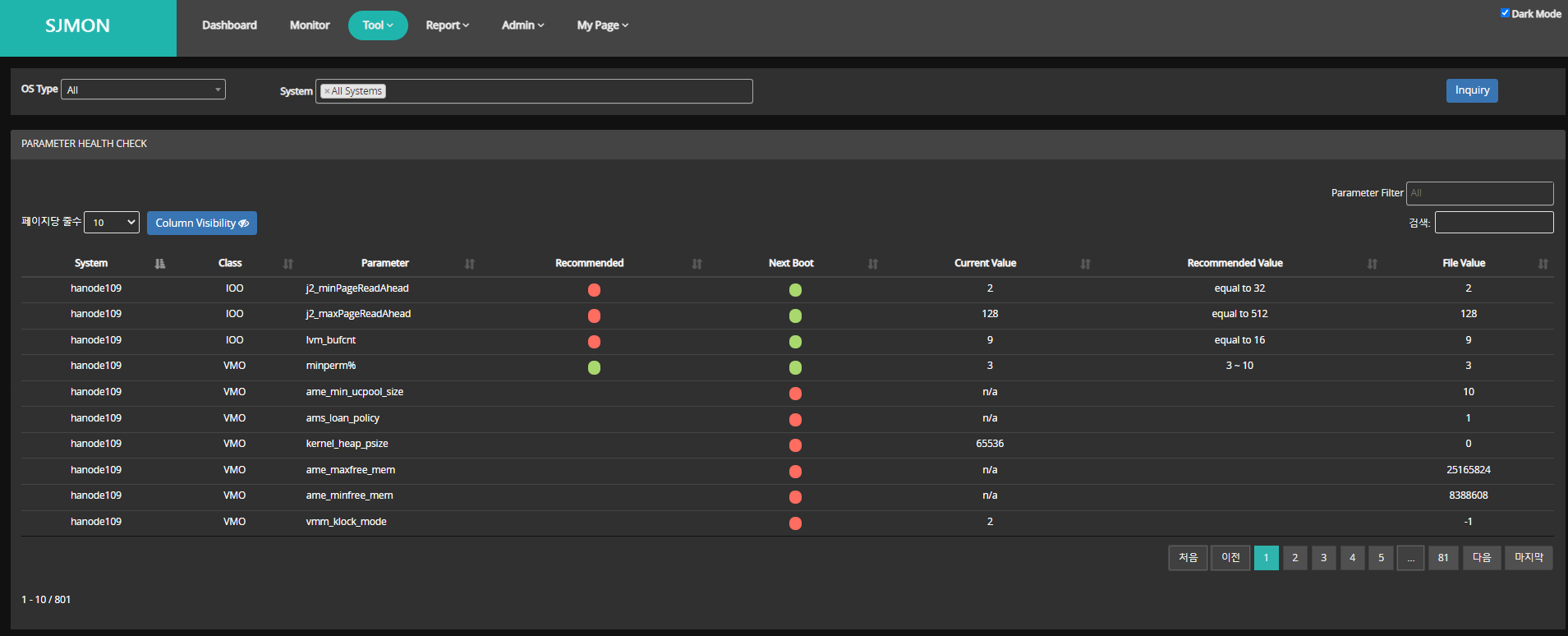

6) Parameter Health Check

파라미터 변경에 따른 권고사항을 확인할 수 있는 분석도구 입니다. 이를 통해 권고 치와 현재 파라미터 상태를 확인할 수 있습니다.
image-20211202100402732

* 상세 사용 방법

image-20211202100448447
STEP 1 : SYSTEM을 선택 후 조회합니다.

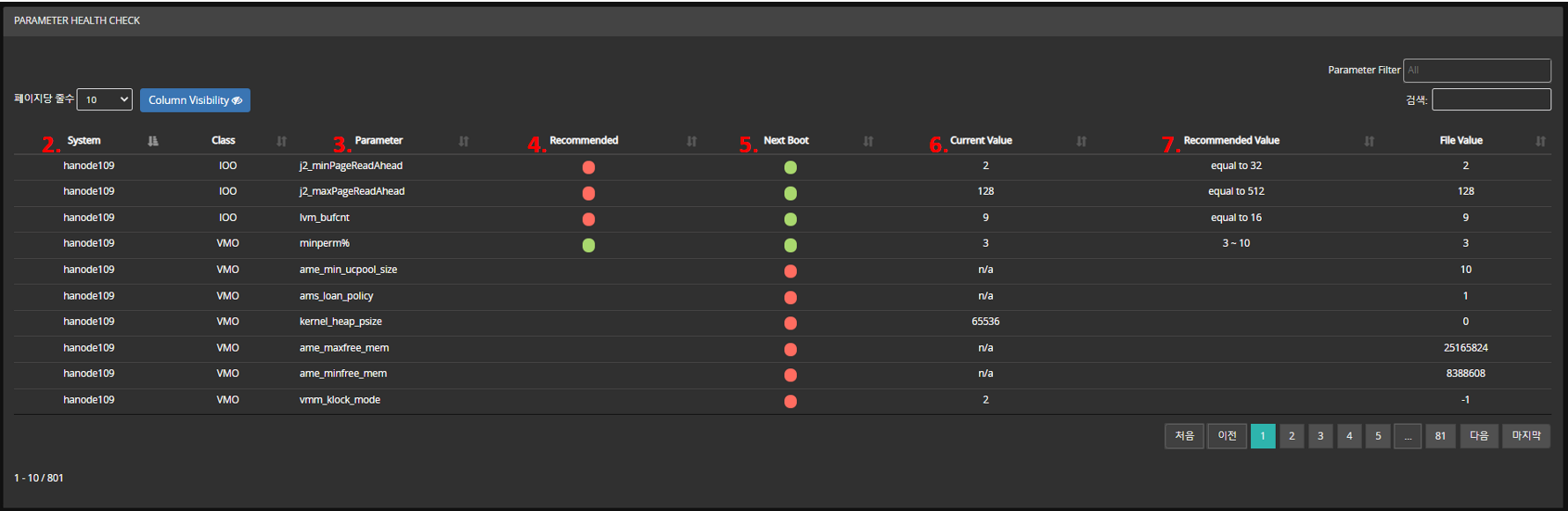

image-20211202100627876
STEP 2 : SYSTEM을 이름을 보여줍니다.
STEP 3 : 설정된 파라미터를 보여줍니다.
STEP 4 : 권고치 파라미터 값을 보여줍니다.
STEP 5 : NEXT BOOT값을 보여줍니다.
STEP 6 : SYSTEM의 현재 파라미터 value를 보여줍니다.
STEP 7 : 권고된 VALUE 값을 보여줍니다.

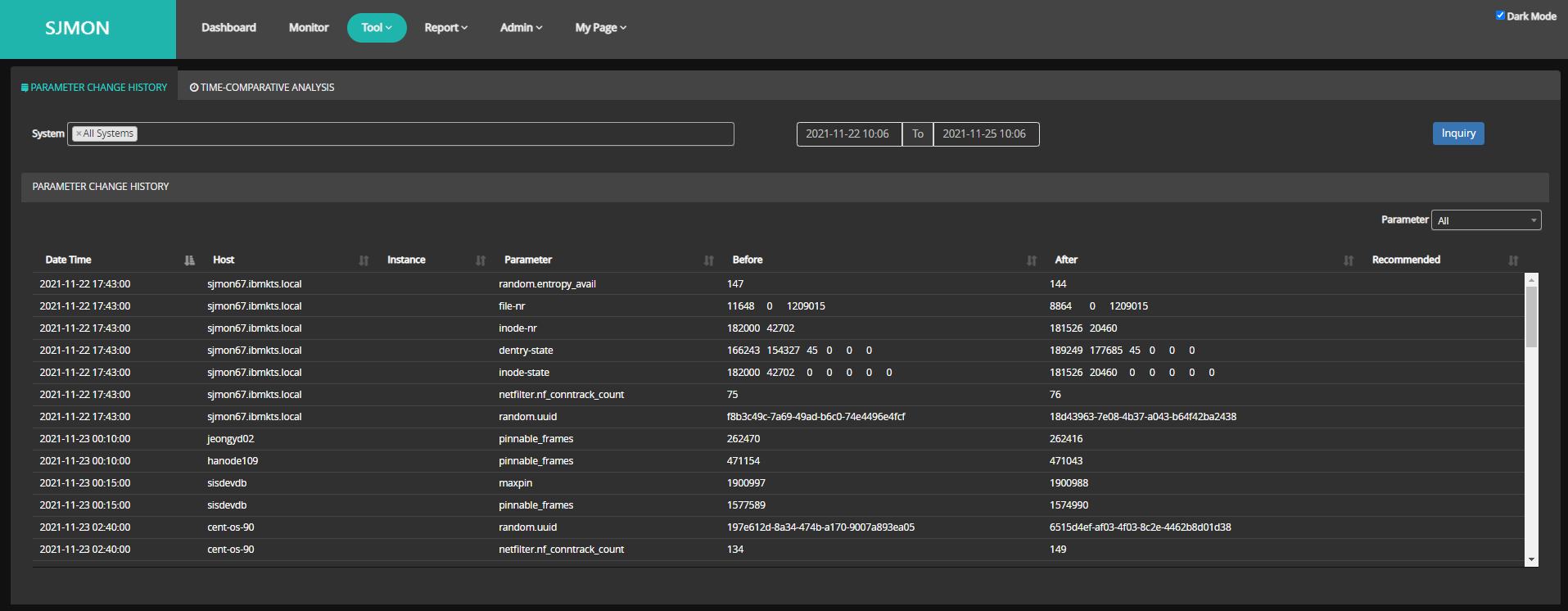

7) Parameter Change History

파라미터 변경에 따른 history를 분석할 수 있는 도구입니다.
image-20211202101317144

* 상세 사용 방법

image-20211202101419945
STEP 1 : 파라미터 변경을 확인 할 HOST를 선택합니다.
STEP 2 : 변경 기간 선택 후 INQUIRY 버튼을 누릅니다.

image-20211202101640486

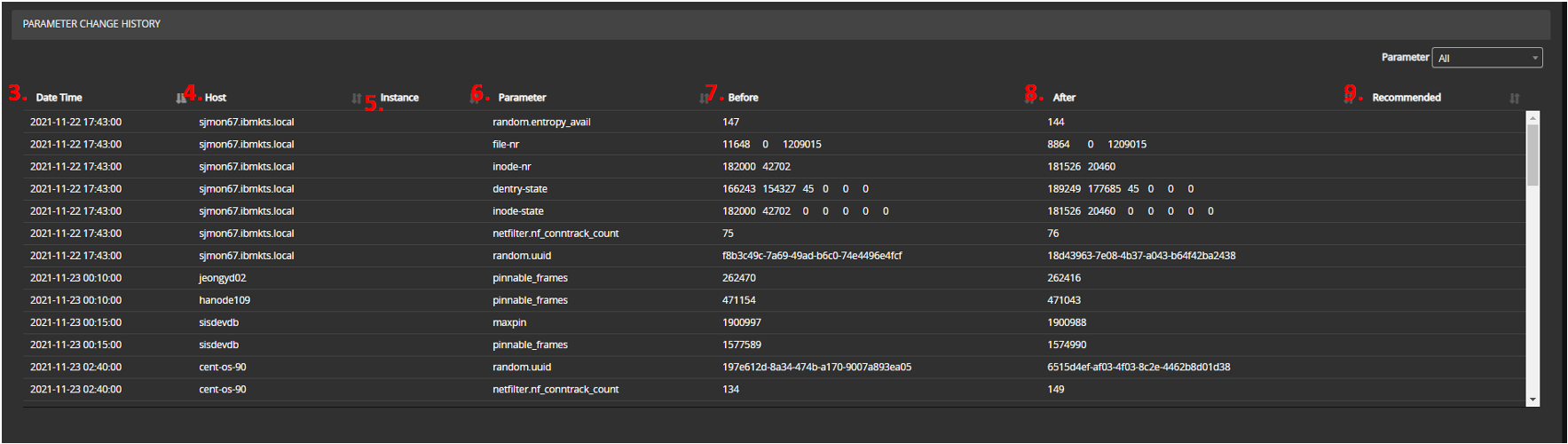

STEP 3 : 변경 시간을 확인합니다.
STEP 4 : 변경이 일어난 CLIENT 를 확인합니다.
STEP 5 : 변경이 일어난 파라미터를 확인합니다.
STEP 6 : 변경되기 전의 값을 확인합니다.
STEP 7 : 변경된 이후의 값을 확인합니다.
STEP 8 : 현재 권고된 값을 확인합니다.

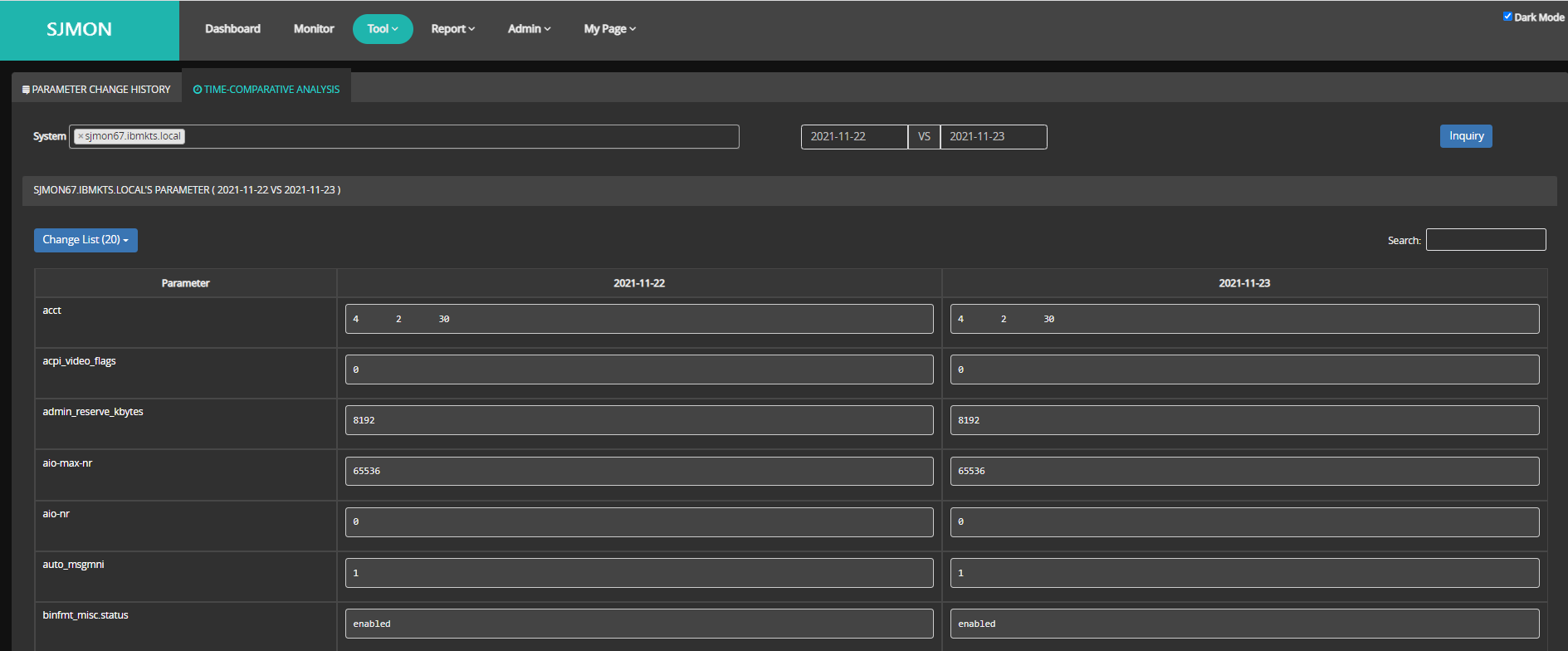

Time-comparative Analysis 탭에서는 두 날짜의 전체 파라미터 값을 비교할 수 있습니다.
image-20210601111233847


8) AIX Virtualization

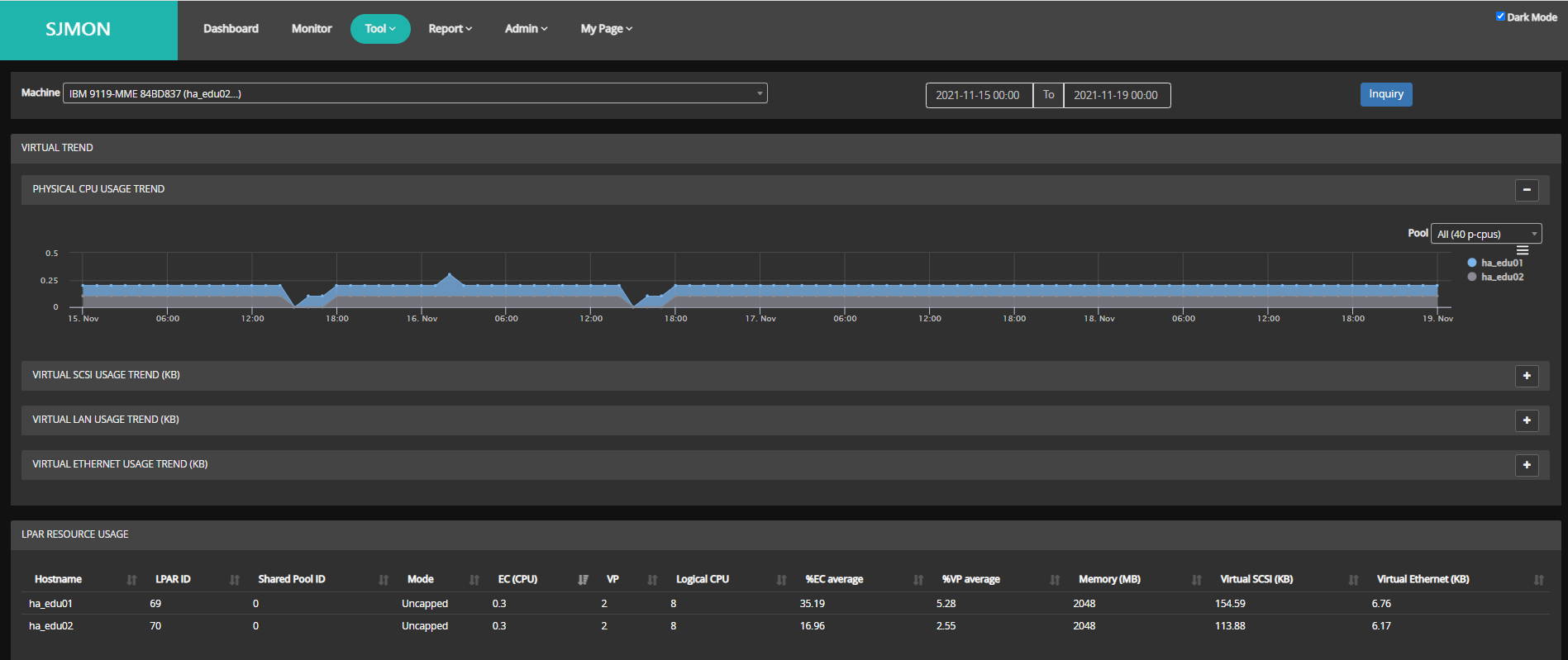

AIX Virtualization 툴이 제공하는 물리적 machine의 자원 사용 현황을 통해 서버 자원 할당 계획에 활용할 수 있습니다.
image-20211202102034626

* 상세 사용 방법

image-20210608112628727
STEP 1 : MACHINE 을 선택합니다.
STEP 2 : 기간 선택 후 INQUIRY 버튼을 누릅니다.

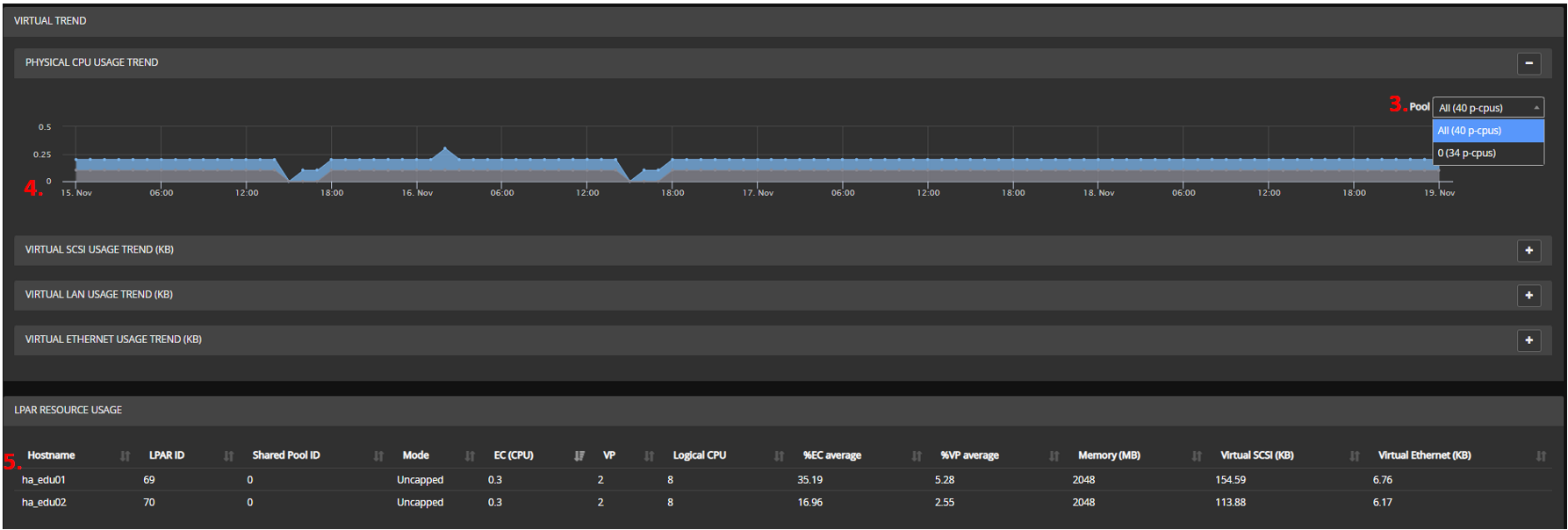

image-20210608112703147

STEP 3 : TREND 차트를 확인 (CORE 별 분석) 합니다.
STEP 4 : PHYSICAL CPU USAGE TREND, SCSI USAGE TREND, LAN USAGE TREND, ETHERNET USAGE TREND 차트를 확인할 수 있습니다.
STEP 5 : LPAR 정보를 확인합니다.



5. Report

1) Quick Resource Trend

Resource Trend툴에서 제공하는 OS자원 활용 패턴을 통해 Leak등의 문제를 감지할 수 있으며, 아키텍처 개선의 아이디어를 얻을 수 있습니다
image-20210601114848162

* 상세 사용 방법

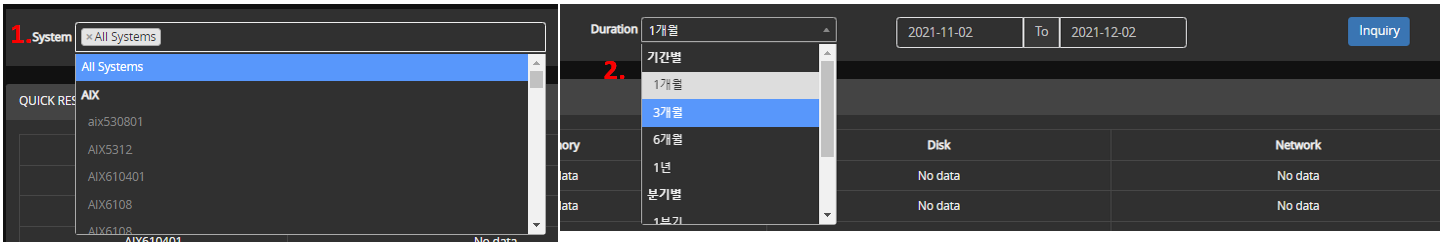

image-20210608112821309
STEP 1 : MACHINE 을 선택합니다.
STEP 2 : 기간 선택 후 INQUIRY 버튼을 누릅니다.

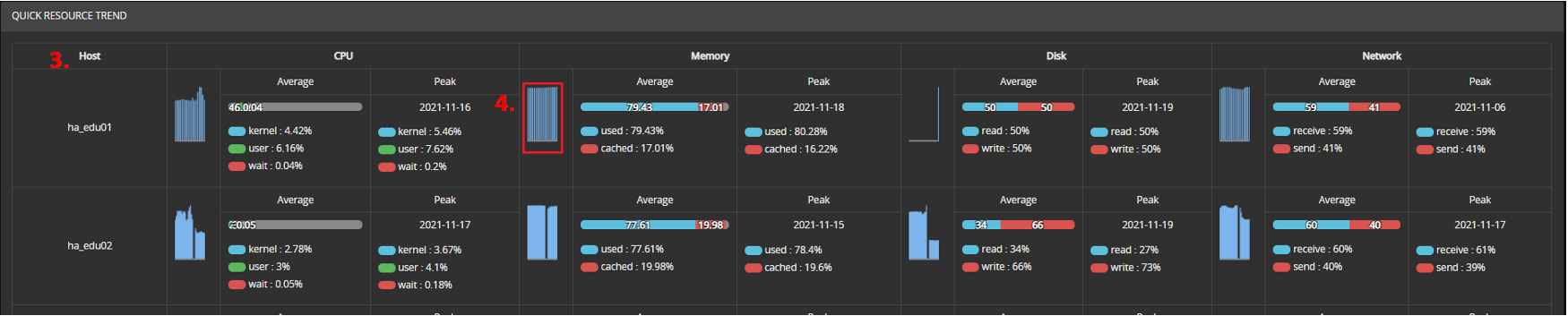

image-20210608130557000
STEP 3 : CLIENT별로 조회 기간 동안의 미니 트렌트 차트와 함께, 평균 사용량, 최대 사용량 정보를 확인합니다.

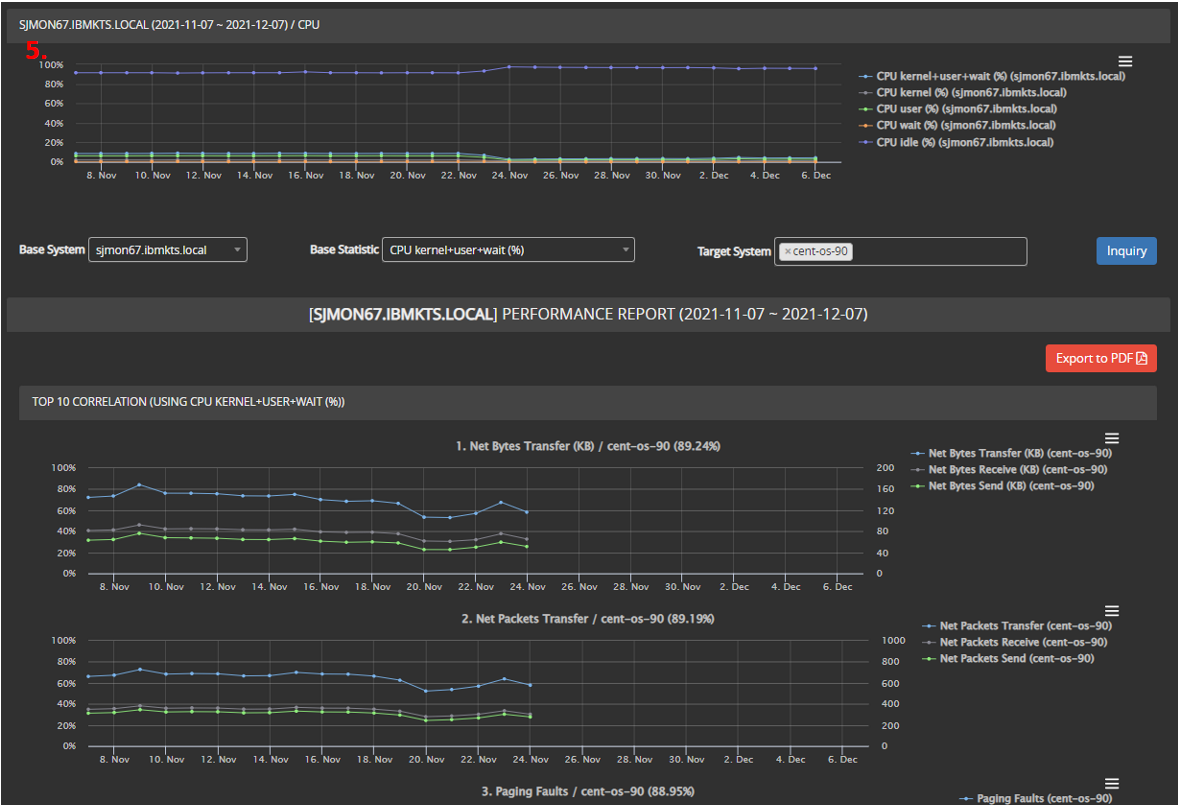

STEP 4 : Performance Chart 를 확인하려면, 기준이 될 STATISITCS 에 해당하는 미니 트렌드 차트를 클릭합니다. (Client 이름을 클릭하면 CPU 기준)

image-20211207154510668
STEP 5 : MACHINE을 선택합니다.


2) Comparative Time Analysis

CLIENT를 2개의 다른 기간으로 동시에 분석 가능합니다.

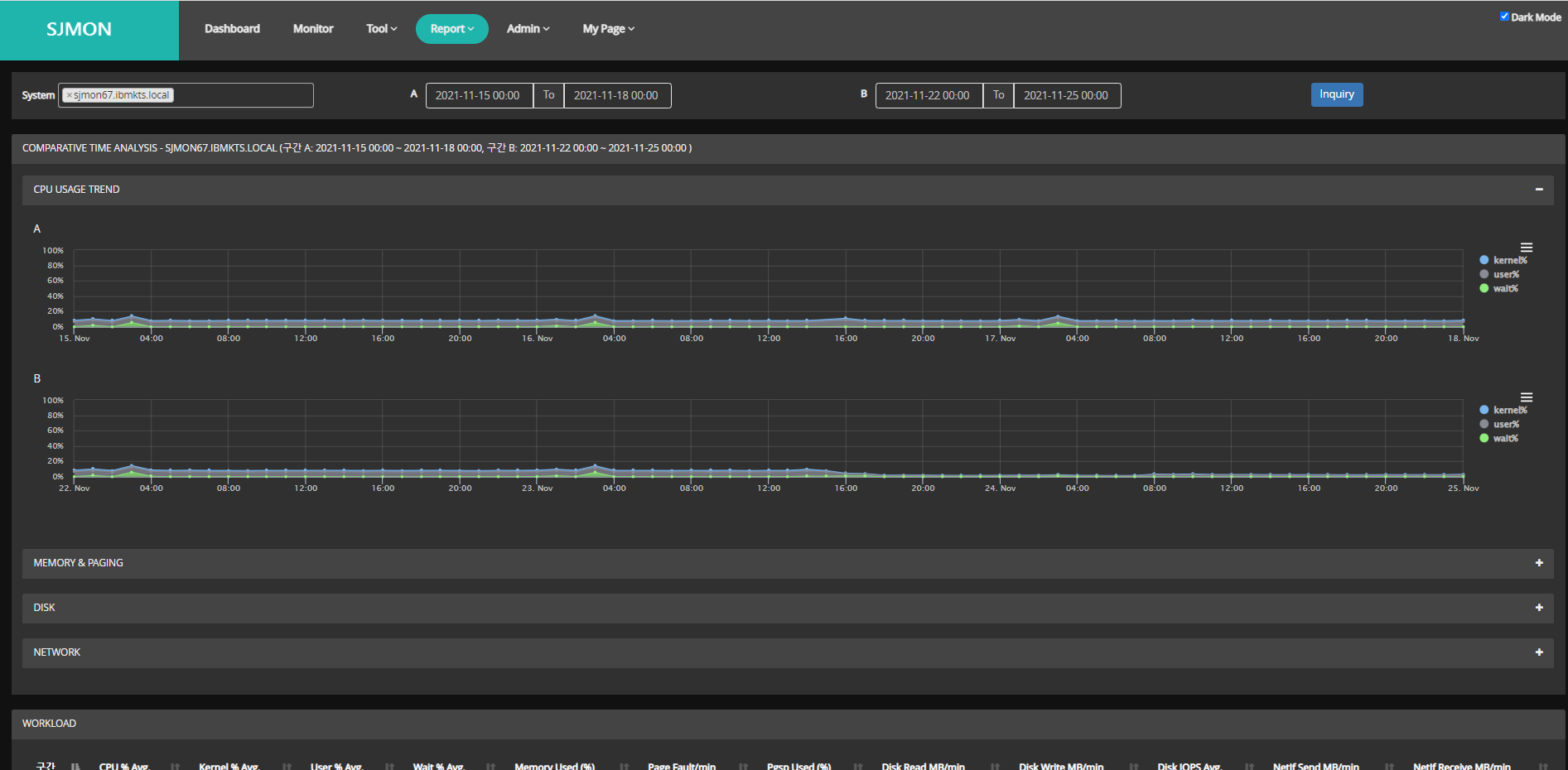

image-20210601151115044
image-20210601151131857

* 상세 사용 방법

image-20210601151908388
STEP 1 : CLIENT를 선택합니다.
STEP 2 : 구간 A를 선택합니다.
STEP 3 : 구간 B를 선택합니다.

image-20210601152133706

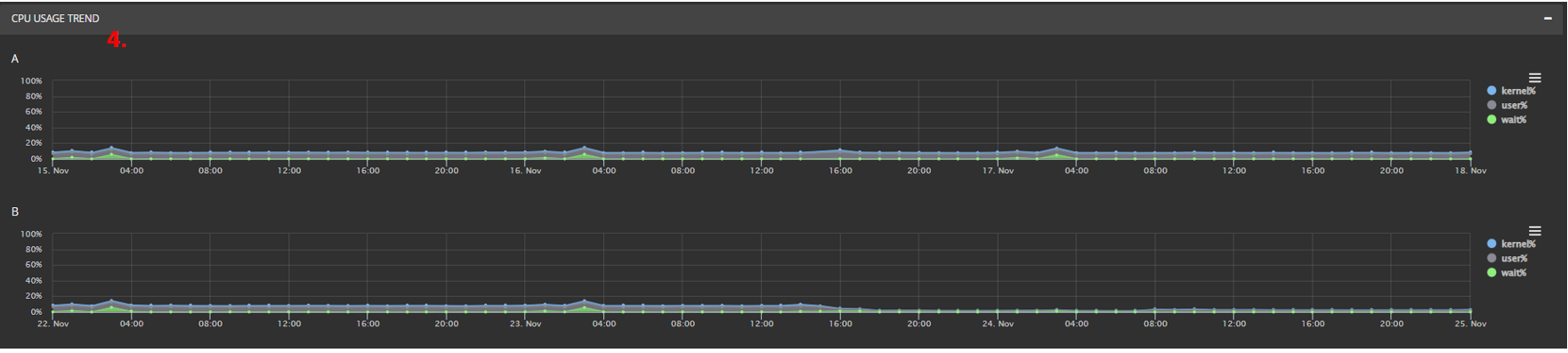

STEP 4 : 선택된 A구간과 B 구간의 비교 분석을 할 수 있습니다. 차트 드래그 시, Ananlyzer 로 이동하여 차트를 상세 확인할 수 있습니다.

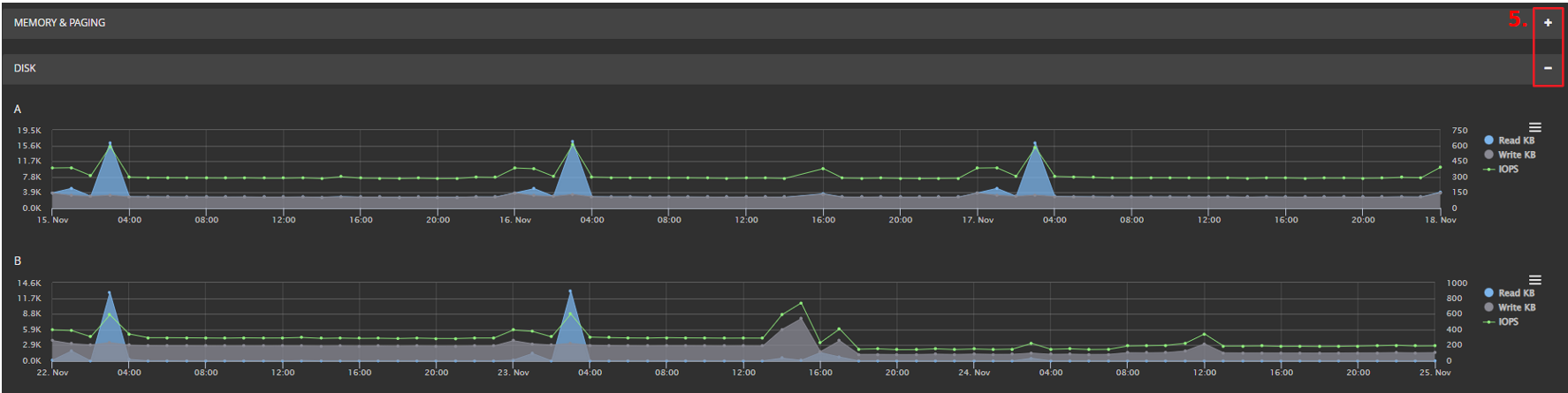

image-20210608130911213
STEP 5 : +, - 버튼으로 Memory, Disk, Network 비교 차트도 볼 수 있습니다.

image-20210601153817085

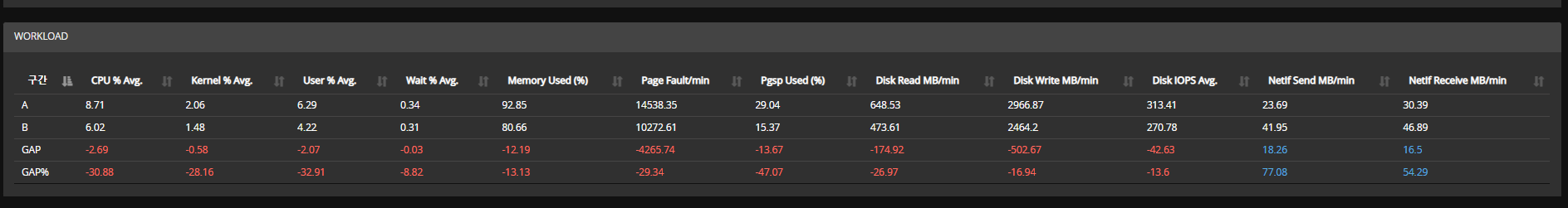

STEP 6 : 선택된 A 구간과 B 구간의 WORKLOAD를 확인 할 수 있으며 GAP을 확인할 수 있습니다.


3) Comparative System Analysis

설정한 기간에 따른 여러 대의 system 의 비교분석을 제공합니다.
image-20211202104429860

* 상세 사용 방법

image-20210601154754455
STEP 1 : 구간을 선택합니다.
STEP 2 : 비교 할 system 선택 후 조회합니다.

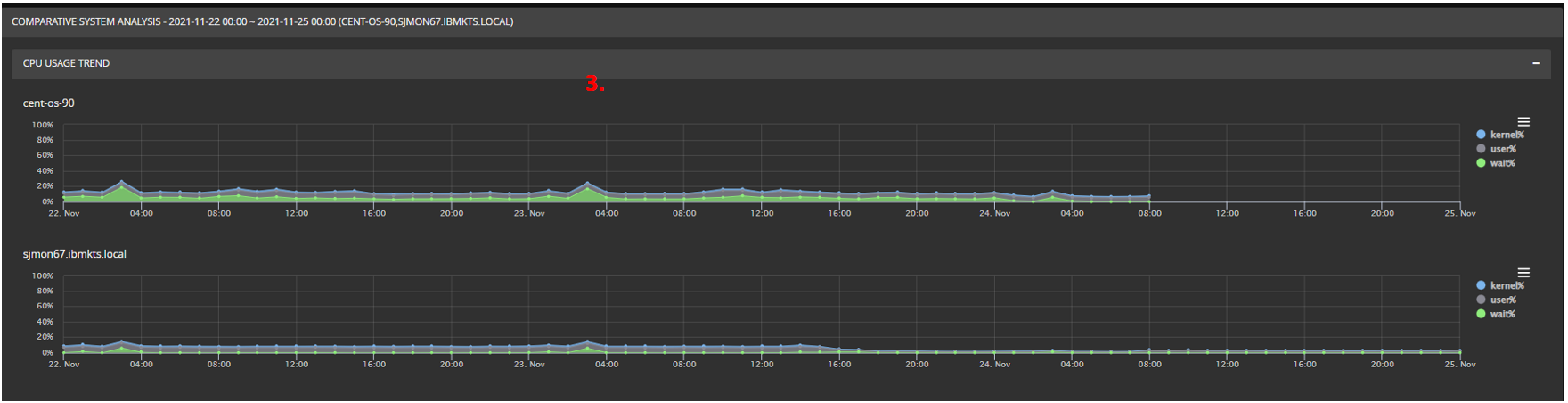

image-20210601160538989
STEP 3 : 조회된 서버들을 비교분석 할 수 있습니다. 차트 드래그 시, Ananlyzer 로 이동하여 차트를 상세 확인할 수 있습니다.

image-20210601160959364

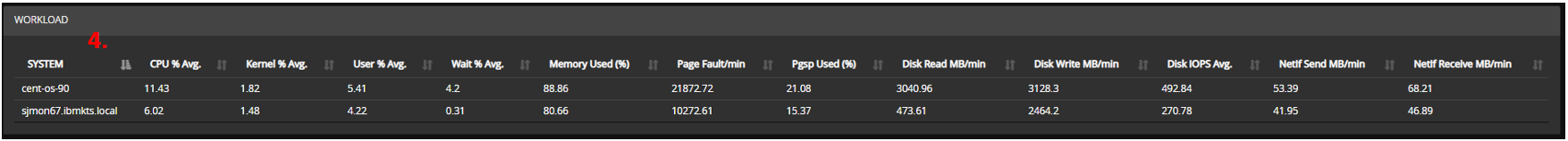

STEP 4 : WORKLOAD를 system별로 확인할 수 있습니다.


4) Preventive Maintenance

PM Script가 수행된 결과를 SJMON Viewer에서 확인 및 관리가 가능합니다.

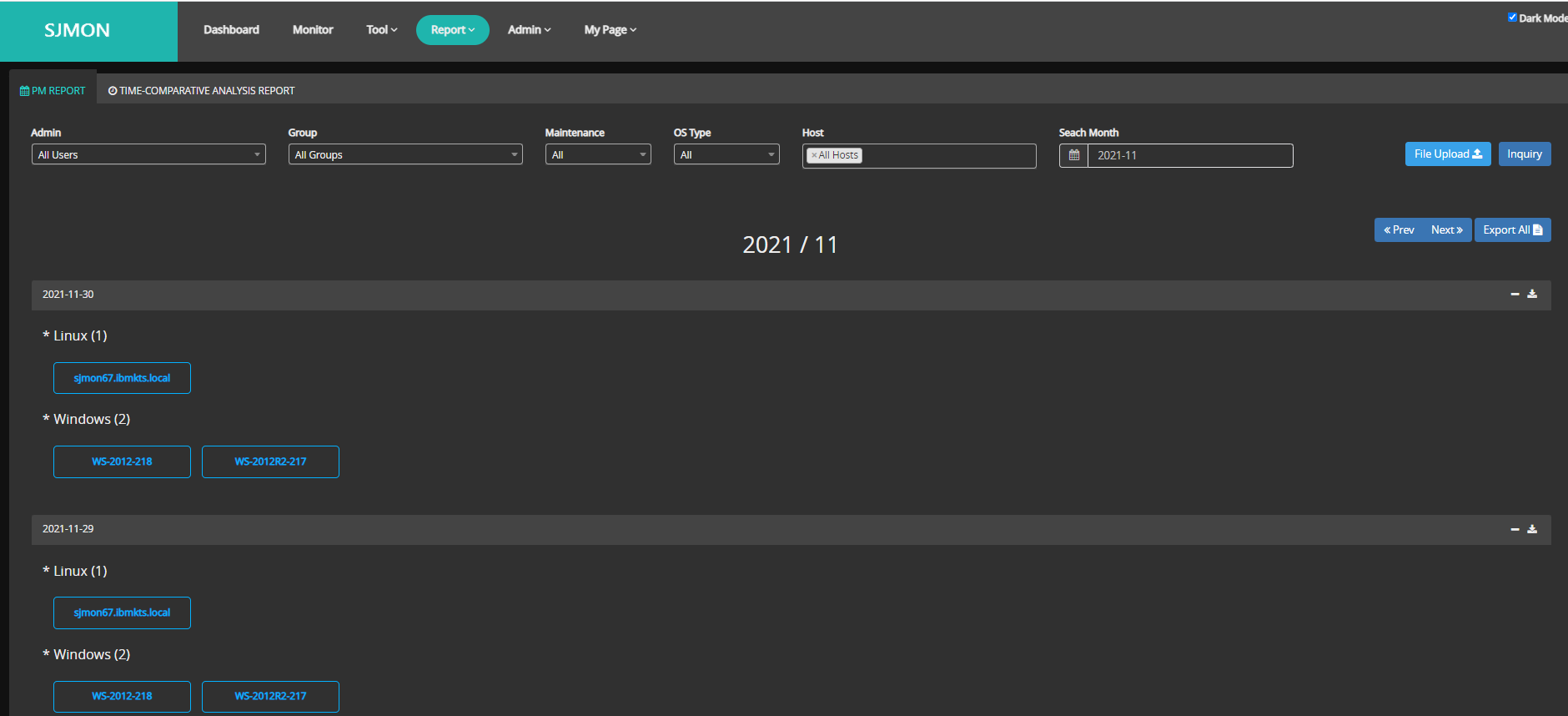

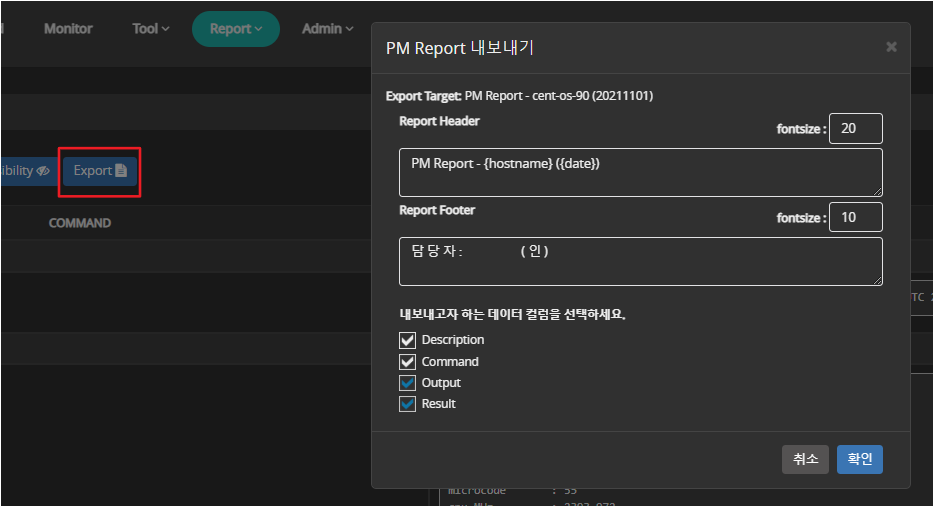

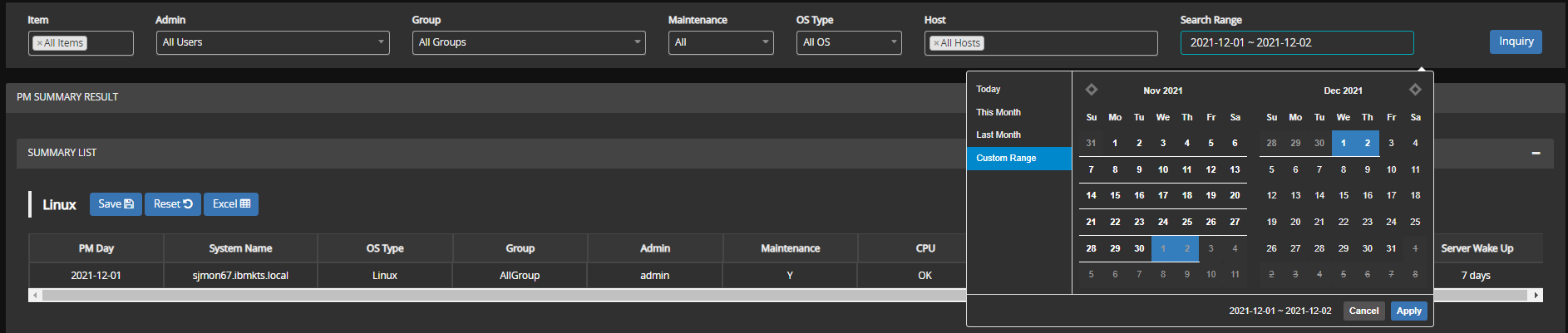

4-1) Pm Report

SJMON Viewer에 접속 -> Report -> Preventive Maintenance -> PM Report 선택
image-20210601161122947

접속하여 원하는 User, Group, Maintenance, OS Type, Host 선택 및 원하는 달의 조회 가능합니다.

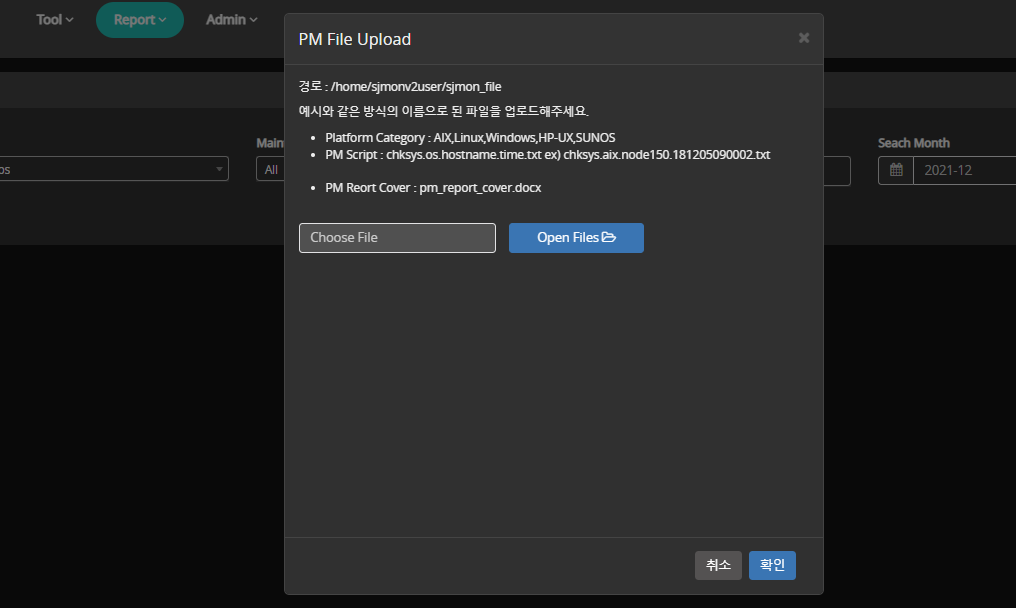

  • File Upload 버튼을 통해 직접 업로드할 PM Script 결과 파일이나 PM Report 를 Export 할 때 사용할 cover 파일 업로드합니다.
    image-20210601161213627

  • PM Script : 업로드 규칙에 맞는 파일명을 가진 txt 파일 업로드합니다.

  • PM Cover : PM Report export시 필요한 cover 파일을 pm_report_cover.docx 로 생성하여 업로드합니다.
    image-20210601161258580

  • 원하는 조건 선택하여 조회 시 해당 달의 PM Report 결과 확인 가능

  • OS Type 별로 총 수집된 Report 수 확인 가능

  • Prev / Next 버튼을 통해 이전달 / 다음달 이동하여 조회 가능
    image-20210601161410171

  • image-20211231140624256 - 이전달, 다음달 조회

  • image-20211231140640219 - 조회된 달의 모든 PM Report 를 export
  • image-20211202111110271 - 날짜별 수집 내역 보여주기 / 숨기기
  • image-20211202111147727 - 원하는 날짜의 모든 PM Report를 export


  • 월별, 일별 export 가능합니다.

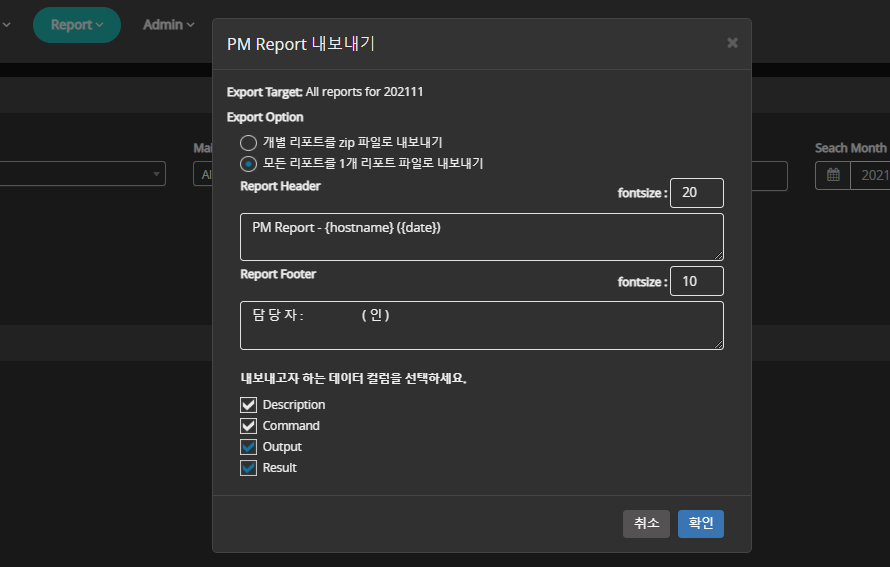

  • 각 PM Report 를 zip 파일로 압축하거나 모든 PM Report를 하나의 word 파일로 내보내는 옵션 선택 가능합니다.
    image-20211202105345311

[모든 리포트를 1개 리포트 파일로 내보내기]
image-20210608131624233

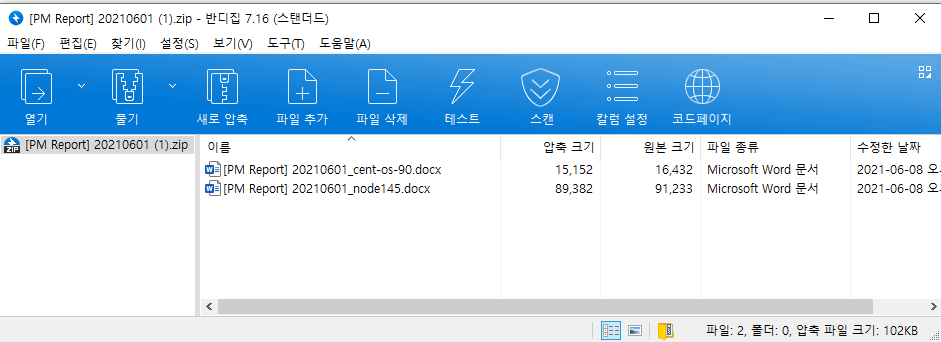

[개별 리포트를 zip 파일로 내보내기]
image-20210608131756088

  • 원하는 날짜의 Host 클릭 시 하단에서 상세 PM Report 확인 가능합니다.

  • PM 결과에 대한 점검 결과 확인 및 작성, 삭제 가능합니다.
    image-20210608132707508

  • image-20211231140842823 - 현재의 점검 결과 및 수동 입력한 내용으로 저장

  • image-20211231140933409 - 입력 및 저장한 내용을 없애고 기본 점검 결과로 초기화

  • image-20211231141014110 - 조회한 PM Report 삭제

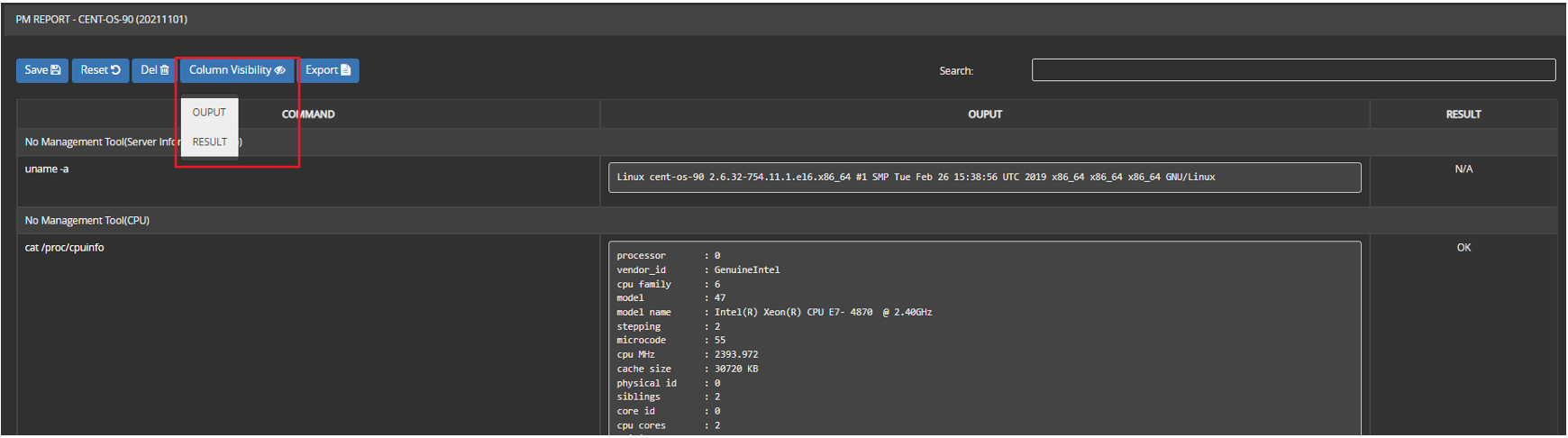

  • Column Visibility 버튼에서 OUTPUT과 RESULT 컬럼 숨김 처리 가능
    image-20210608133409728

  • Export 버튼으로 해당 Report 를 Word 로 export 가능

  • Report table 의 앞에 입력할 Header와 뒤에 입력한 Footer의 내용과 글자 크기 설정 가능

  • 내보내고자 하는 컬럼 선택 가능 (Description 과 Command 는 필수선택)
    image-20210608133556222

  • Time-comparative Analysis Report 에서 두 날짜의 결과값 비교 가능
    image-20210608133852657


4-2) PM Summary

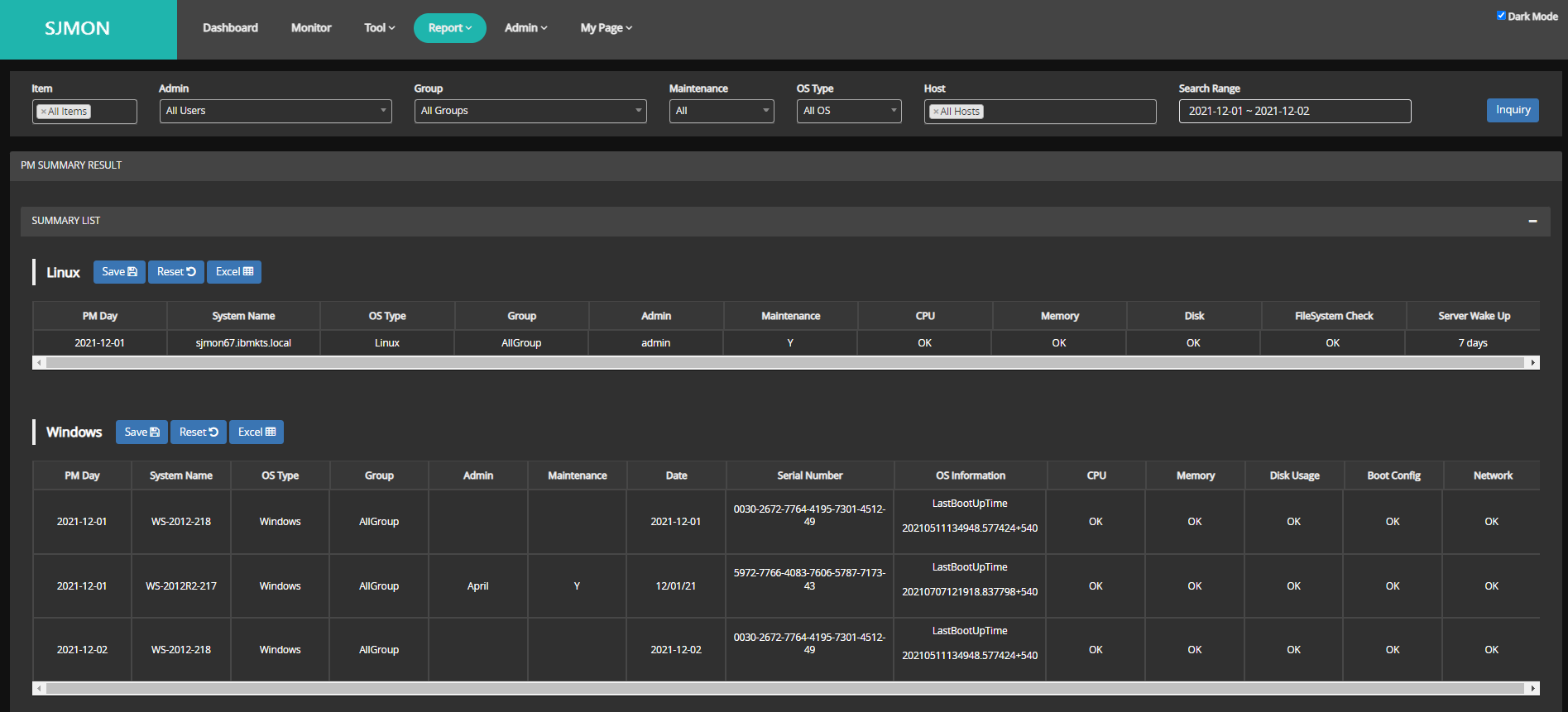

원하는 User, Group, Maintenance, OS Type, Host 선택 및 원하는 기간 조회하여 통합 점검 결과 및 권고사항 확인 가능합니다.
image-20211202110231431
image-20211202110305761

  • Item : Summary List와 Check List 중 원하는 항목 조회 가능

  • Admin : 선택한 User 가 Admin 으로 설정되어 있는 Host 조회 가능

  • Group : 선택한 Group 에 포함된 Host 조회 가능

  • Maintenance : 선택한 유지보수 여부와 일치하는 Host 조회 가능

  • Host : 선택한 Host 조회 가능

  • Search Range : 선택한 기간 동안의 PM Report 조회 가능 (기본값: 당월초~오늘)

    • PM Report가 수집된 날짜: Bold+Underline된 날짜로 확인 가능
    • Today, This Month, Last Month 버튼을 클릭하여 자주 조회하는 기간 선택 가능
    • 원하는 기간 입력하고자 하는 경우, 시작일-종료일을 차례로 클릭하여 Custom Range 설정 가능
    • 하단에서 선택한 날짜를 확인 가능 (Apply를 누르지 않아도 자동으로 Search Range 에 값 적용됨)

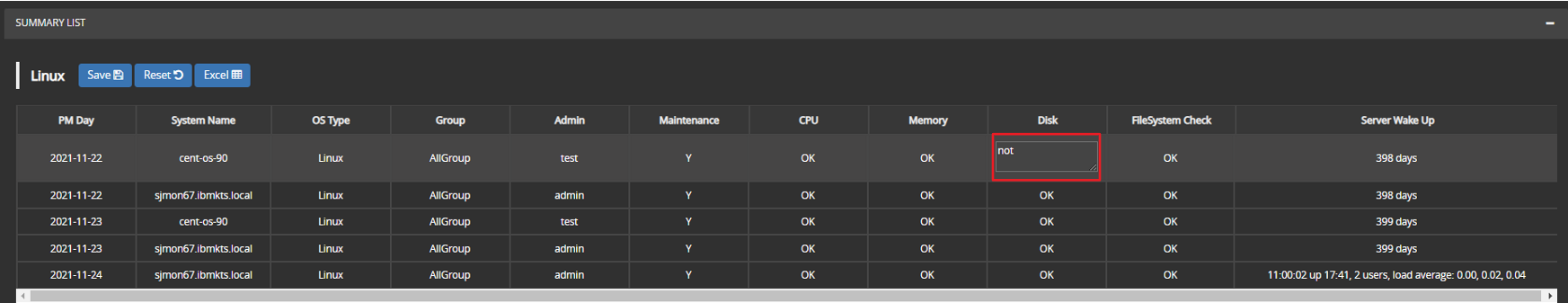

Summary List 에서는 OS Type 별로 점검 결과(OK, Warning, Critical, Recommend)를 한 눈에 확인 가능합니다.

  • 기본 점검값 확인 및 수동 입력하여 저장 가능
    image-20210608134542256

  • image-20211208133443728 - 현재의 점검 결과 및 수동 입력한 내용으로 저장

  • image-20211202110821797 - 입력 및 저장한 내용을 없애고 기본 점검 결과로 초기화

  • image-20211231141456185 - 해당 OS Type의 PM Summary 결과를 엑셀 형식으로 export

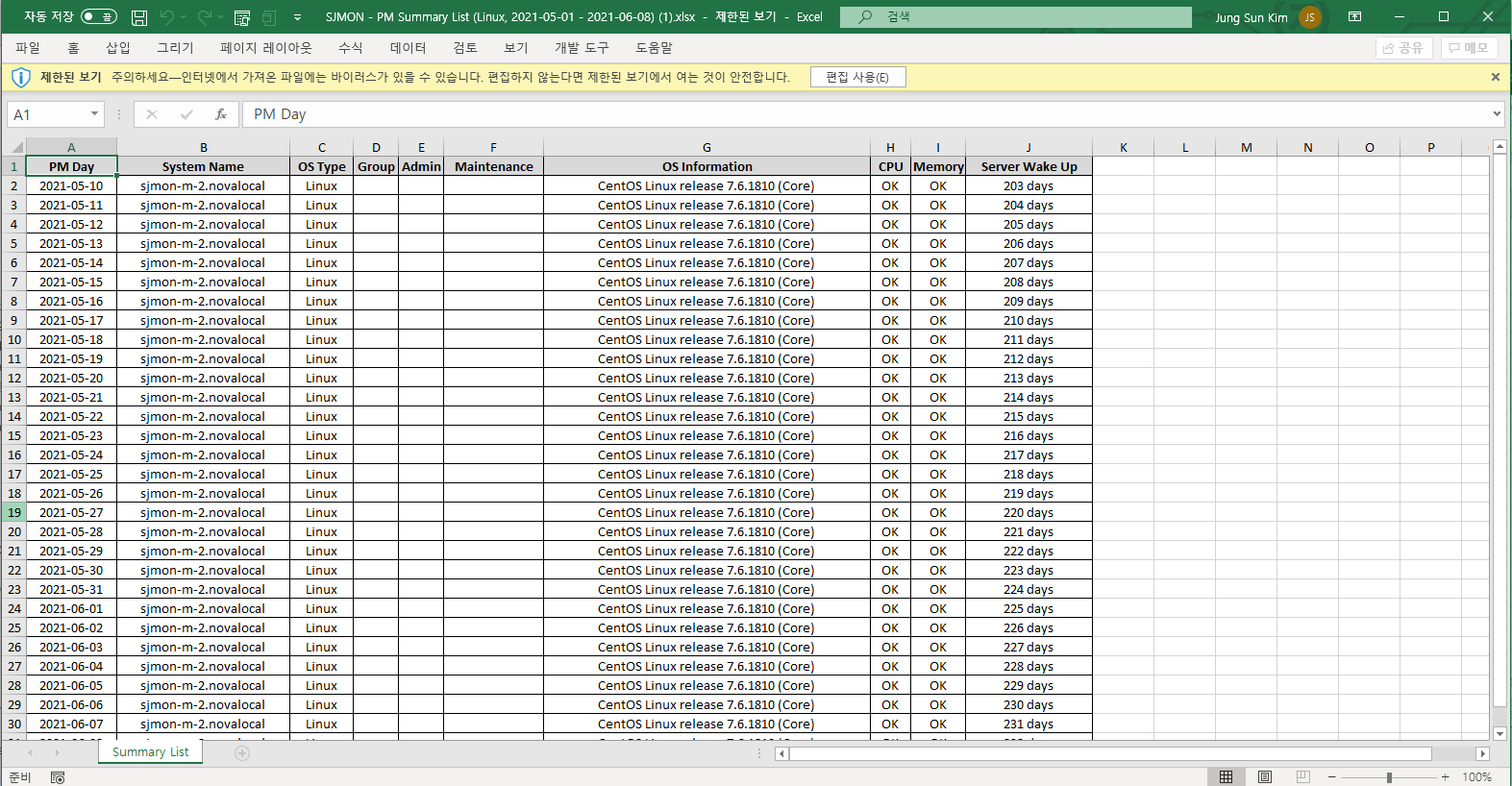

[Excel Export]
image-20210608135337036

Check List에서는 조회한 PM Report 의 점검에 사용된 항목과, 점검 결과 및 권고 사항을 리스트 형태로 확인 가능합니다.
image-20211202110552460

[Excel Export]
image-20210601174158474


4-3) PM Setting

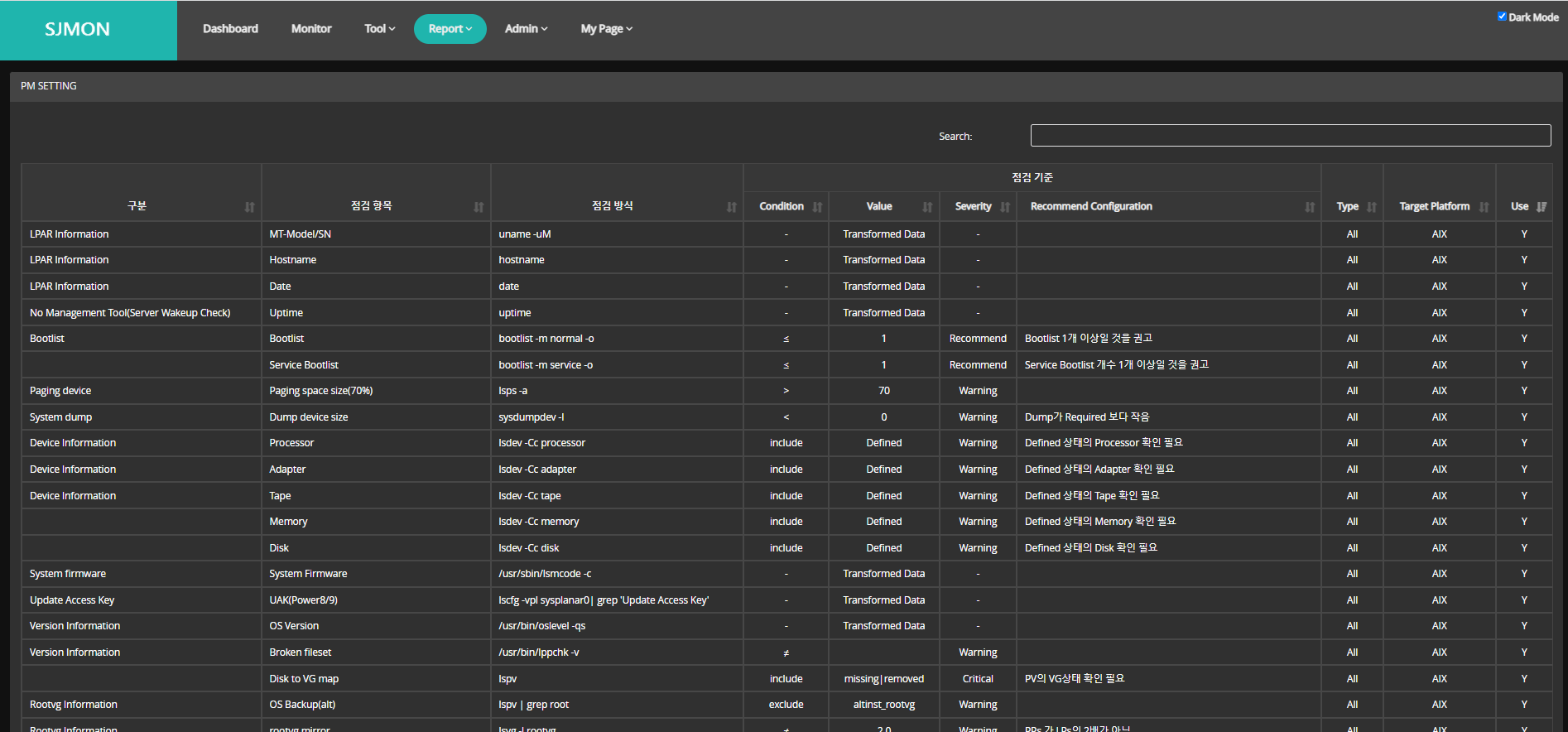

PM Report을 활용한 PM Summary 점검 기준 목록을 확인하는 메뉴를 제공합니다.
image-20211202110637810



6. NAGIOS

NAGIOS에서 수집한 Host, Service의 정보를 쉽게 확인 할 수 있습니다.
※ 해당 메뉴는 NAGIOS와 연동이 되어야 이용 할 수 있는 메뉴입니다.

1) Host Status

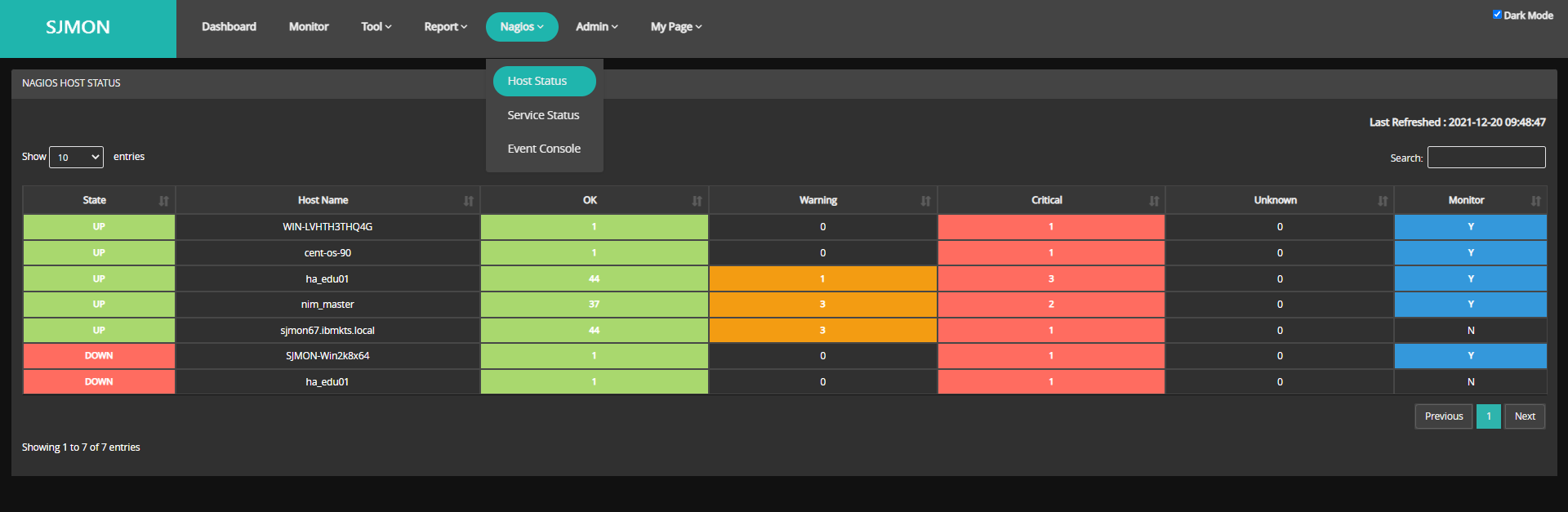

NAGIOS에 등록 된 Host의 상태 및 호스트 별 서비스 상태 현황 및 통계를 확인 할 수 있습니다

SJMON Viewer에 접속 -> Nagios -> Host Status 선택
image-20211220094938522

  • 화면의 데이터가 갱신 된 시간을 표기합니다.
    image-20210602103256280

  • Host 서버의 UP, Down 상태를 표기합니다.
    image-20211220101154950

  • SJMON CLIENT의 실행여부를 표기합니다.

  • 컬럼 값이 'Y’ 일 경우(=실행 상태) 클릭 시 해당 Host의 모니터 화면으로 이동합니다.

  • 컬럼 값이 ‘N' 일 경우(=중지 또는 미 연결 상태 ) 클릭이 불가능합니다.

  • 해당 Host의 모니터 화면으로 이동이 불가합니다
    image-20211220101347957

  • 각 호스트의 서비스 상태 별 합산 정보를 표기합니다.
    (상태에 대한 기준은 NAGIOS Rule Configuration에 의해 산정됩니다.)
    image-20211220101455283

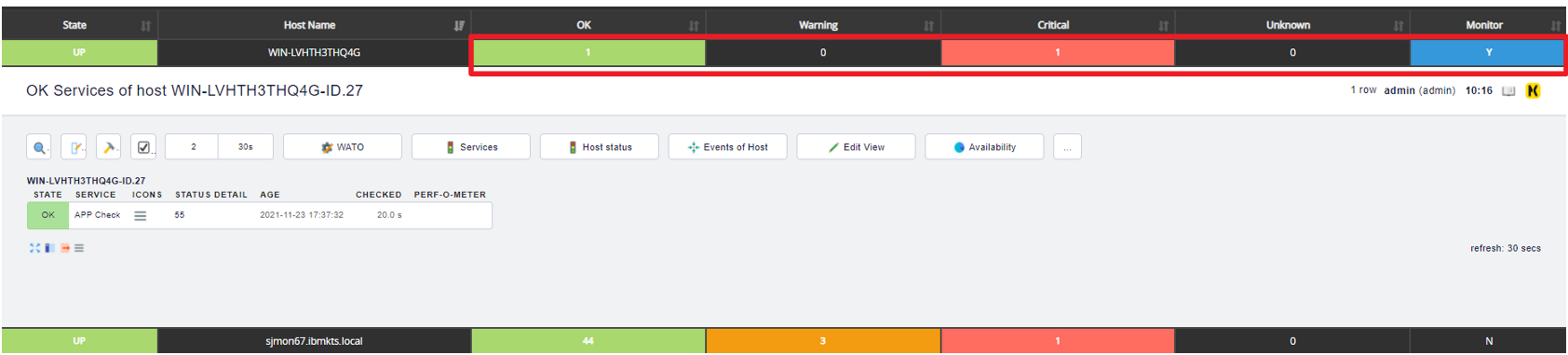

  • 합산 정보에 대한 셀을 클릭 시 클릭 한 상태의 상세 정보를 하단에 출력합니다.
    (추가 클릭 시 상세 화면은 닫힙니다.)
    image-20211220101952931


2) Service Status

NAGIOS에 등록 된 그룹별 Service의 상태 및 서비스 현황을 확인 할 수 있는 메뉴를 제공합니다.
※ 해당 메뉴는 NAGIOS와 연동이 되어야 이용 할 수 있는 메뉴입니다.

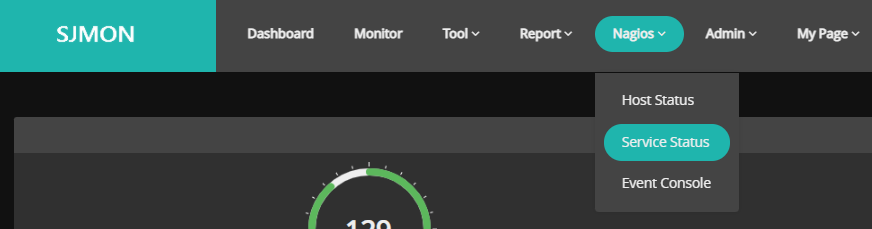

SJMON Viewer에 접속 -> Nagios -> Service Status 선택
image-20211220132511944
image-20211220132605138

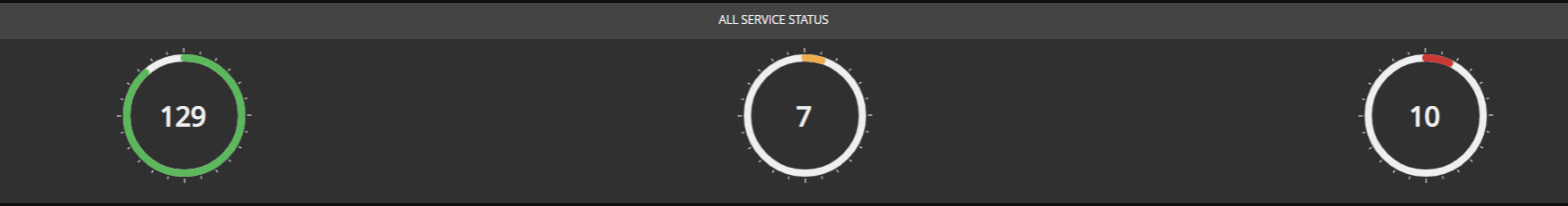

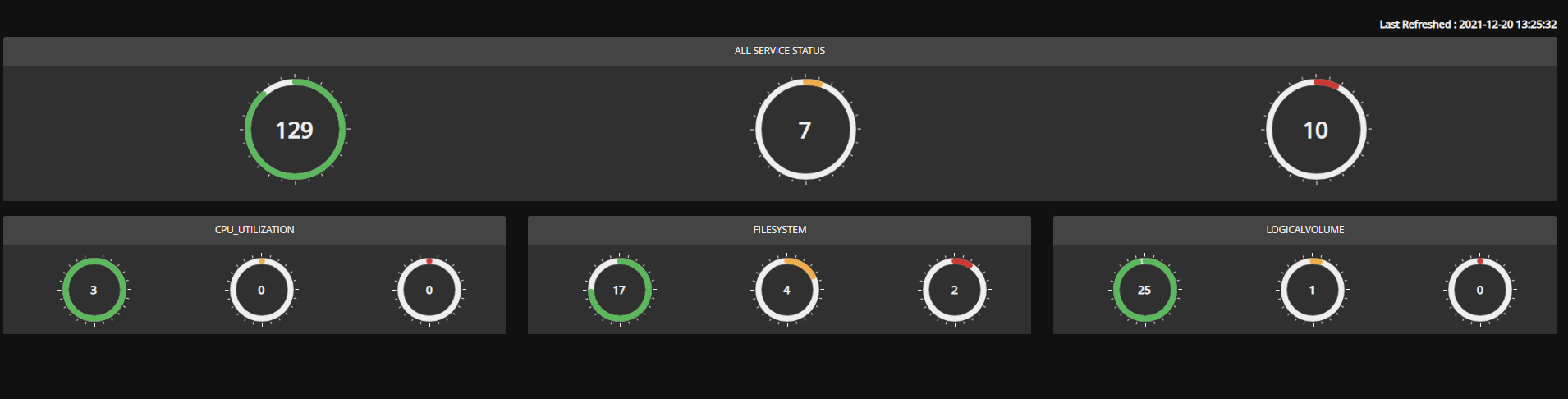

  • ALL SERVICE STATUS 는 전체 서비스에 대한 상태 별 합계를 나타냅니다.
    (상태에 대한 기준은 NAGIOS Rule Configuration에 의해 산정됩니다)
    image-20211220132703380

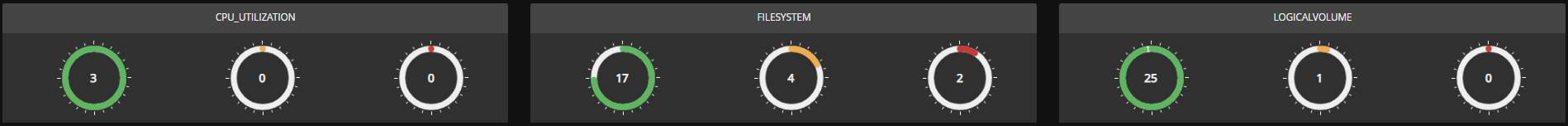

  • 각 서비스 그룹 별 서비스상태 (좌측부터 OK, WARNING, CRITICAL) 및 합계를 나타냅니다.
    image-20211220133037653

  • 상태 도넛 차트를 클릭 시 해당 그룹, 상태에 대한 전체 Service 내역을 팝업으로 확인 할 수 있습니다.


3) Event Console

NAGIOS에 발생한 최근 3일의 모든 이벤트(=HOST, SERVICE 상태 변동 및 NOTIFICATION 발생내역)를 확인 할 수 있습니다.
※ 해당 메뉴는 NAGIOS와 연동이 되어야 이용 할 수 있는 메뉴입니다.

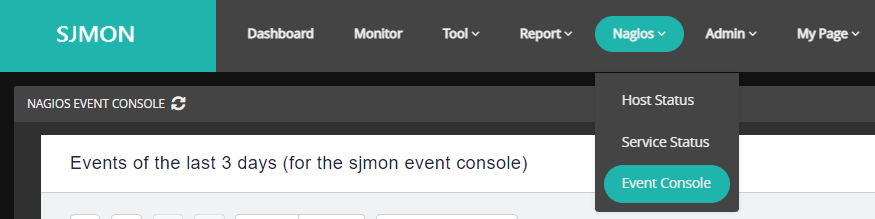

SJMON Viewer에 접속 -> Nagios -> Event Console 선택
image-20211220132936597 image-20210602111241862

  • image-20210602111313016 - 클릭 시 화면을 갱신합니다.

  • Comment 의 SJMON_THRESHOLD로 표기된 내용은 SJMON THRESHOLD로 인하여 발생한 NOTIFICATION 내용입니다.
    image-20210602111503151



7. Admin

1) User

SJMON에 접속 가능한 유저를 관리할 수 있는 메뉴를 제공합니다.
NAGIOS연동 시 NAGIOS USER와 연동이 됩니다.
image-20210602111557693

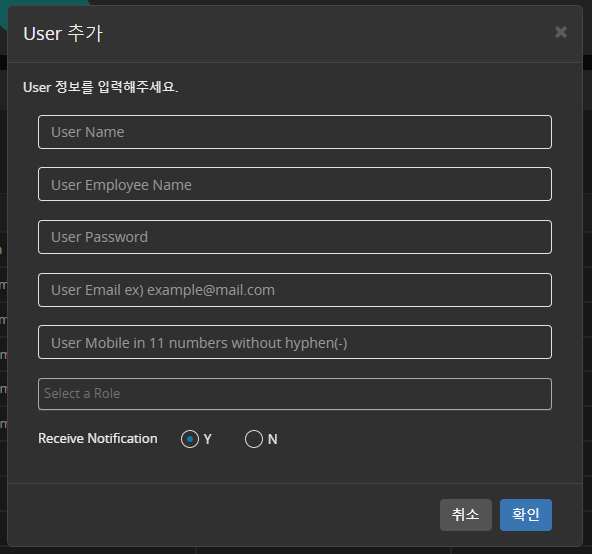

Add 버튼을 눌러 USER를 추가할 수 있습니다.
NAGIOS와 연동 했을 경우 NAGIOS USER도 추가 됩니다.
image-20210602111701704

  • User Name : 원하는 User Name을 입력합니다. (로그인 ID : 중복불가)
  • User EmP Name : 본인의 이름을 입력합니다.
  • User Password : User의 Password를 입력합니다.
  • Select a Role : User와 Admin중에 선택이 가능합니다. Role이 User 인 경우 Admin 메뉴를 접근할 수 없습니다. NAGIOS 연동 되었을 경우 설정 된 Nagios의 ROLE을 연동합니다. (default nagios role명 : Admin, user)
  • Recevie Notification : USER의 NOTIFICATION 수신 여부가 선택 가능합니다. (Nagios Recevie Notification에 대한 설정 )

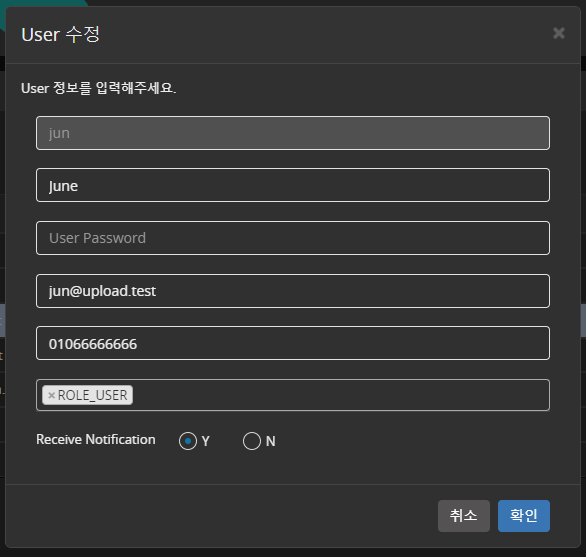

Edit 버튼을 눌러 User의 정보를 변경할 수 있습니다.
NAGIOS 연동 했을 경우 NAGIOS USER도 수정 됩니다. (NAGIOS에 수정 대상 USER가 없을 경우는 자동으로 추가합니다.)
image-20210602111844927

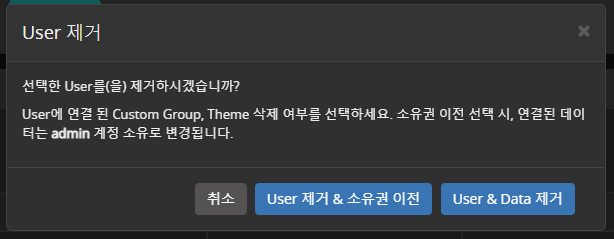

Del버튼을 눌러 USER를 삭제할 수 있습니다.
NAGIOS와 연동 했을 경우 NAGIOS USER도 삭제 됩니다.
image-20210602111953478

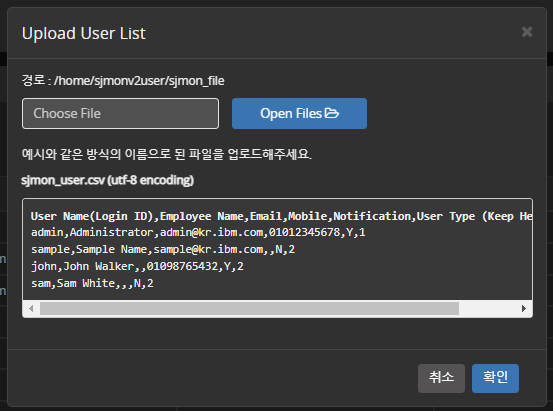

Upload 버튼을 눌러 USER List 를 csv형식으로 한 번에 등록할 수 있습니다.
NAGIOS와 연동 했을 경우 NAGIOS USER도 일괄 등록 됩니다.
image-20211208135136897

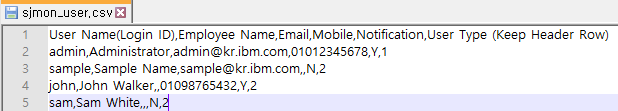

아래와 같은 형식으로 만들어진 파일을 작성하여 업로드하면 일괄 등록 가능합니다.
image-20210602112856491

  • User Type : ROLE_ADMIN 은 1, ROLE_USER는 2 입력

  • Notification : Y, N 입력

  • 일괄 등록 시 초기 비밀번호는 1234 (NAGIOS와 연동했을 경우에도 일괄 등록되는 NAGIOS USER의 패스워드도 1234 입니다.)


2) Inventory

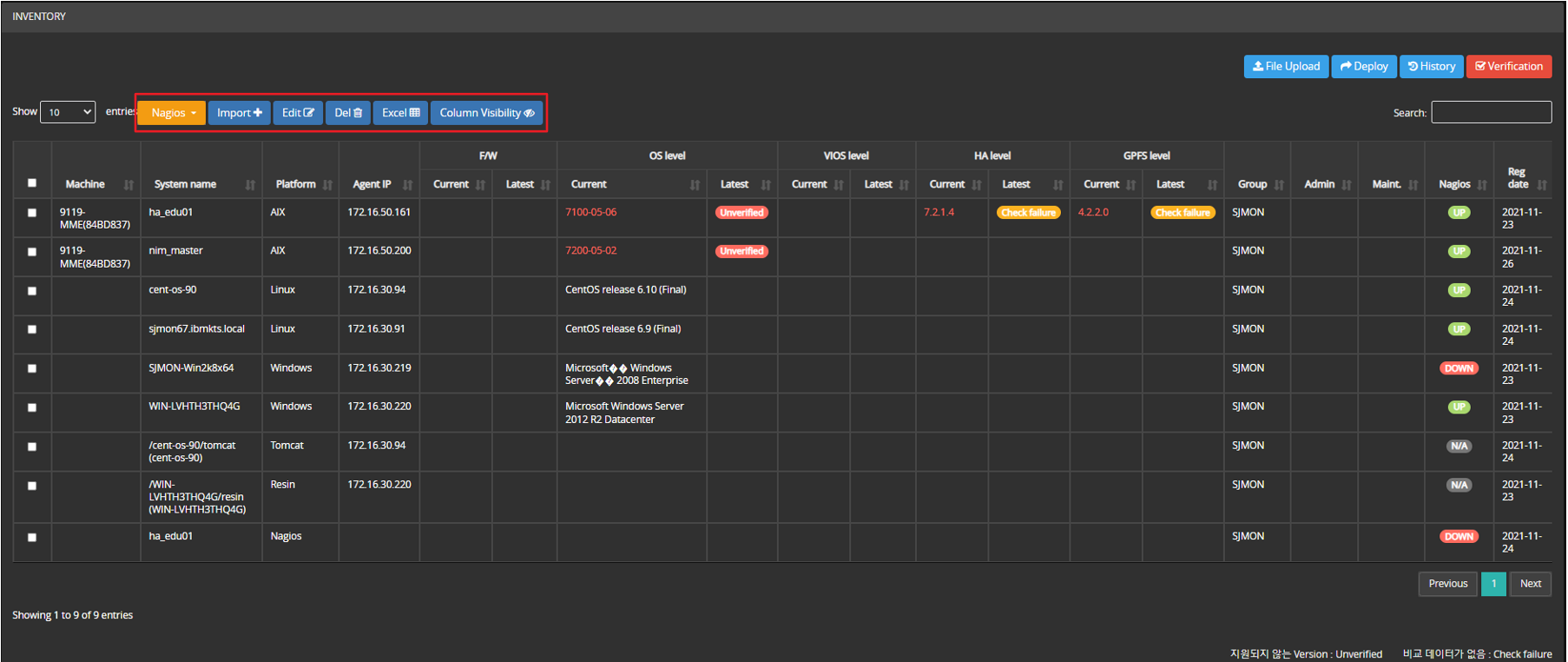

System 메뉴를 통해 현재 Manager에 등록되어 있는 CLIENT들의 정보를 확인 할 수 있고, AIX에 관련된 Hardware/Software (AIX, PowerHA, GPFS, VIOS, F/W)의 정보를 최신 Level과 비교해서 보여줍니다.
뿐만 아니라 CLIENT의 신규설치, 패치, 파일 이동 및 명령어 실행도 할 수 있습니다.
image-20211208135010890

  • admin_inventory_btn_nagios - NAGIOS Host 추가, 수정, 연동 버튼 모음. (※ NAGIOS 연동했을 경우에만 보입니다)
  • admin_inventory_btn - SJMON CLIENT 추가, 수정 삭제
  • image-20211210163116854 - SJMON CLIENT 목록 EXCEL 출력
  • image-20211231142501926 - SJMON CLIENT 목록 컬럼 항목 보여주기 / 숨기기
  • image-20211231142015879 - 패치파일, Verification 파일, Business 정보 업로드
  • image-20211231142038681 - CLIENT의 설치, 명령어 실행, 파일 이동
  • image-20211231142055052 - Deploy 결과 및 패치 내역 조회
  • image-20211231142109964 - Verification 반영


2.1) Inventory 정보 IMPORT 기능

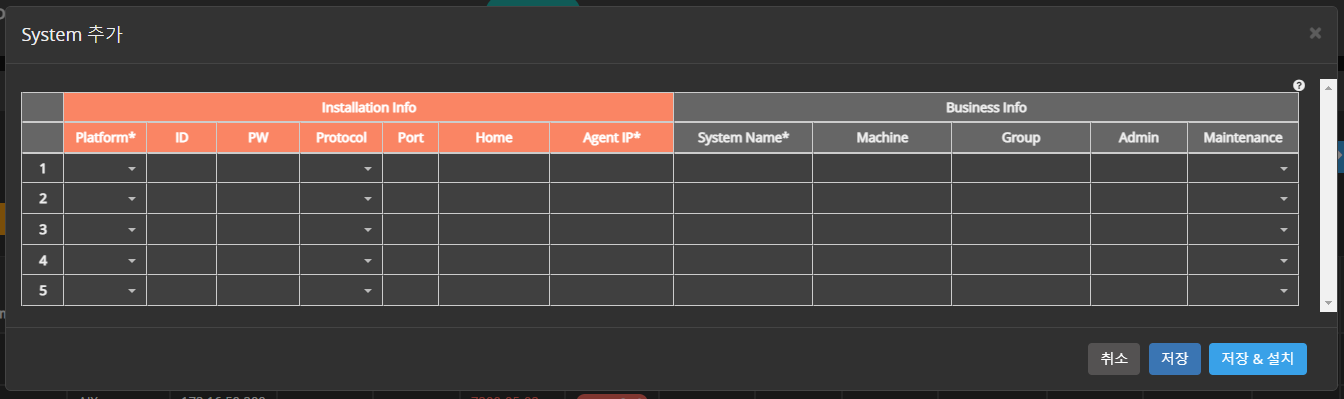

Import 버튼을 통해 신규 CLIENT를 등록 할 수 있습니다.

image-20210602114408481

* Installation Info : 설치 시 필요한 정보

  • Platform : SJMON PLATFORM명 (필수값)

  • ID : 접속 계정 ID

  • PW : 접속 계정 패스워드

  • Protocol : 접속 및 파일 다운로드를 사용을 위한 프로토콜 (Telent/FTP, SSH/SFTP 중 택일)

  • Port : 접속을 위한 포트(빈 값일 경우 선택한 Protocol의 디폴트 포트)

  • HOME : 실행을 위한 client 실행 위치

  • Agent IP : 접속IP (ipv4) (필수값)

* Business Info : Business 관리에 필요한 정보
  • System Name : 설정 할 System의 이름 (필수값)
  • Machine : Machine 그룹
  • Group : Business 그룹
  • Admin : 관리자명
  • Maintenance : 유지보수여부

※ 필수값은 저장 후 수정이 불가능합니다 .

엑셀을 이용하여 복사 및 붙여넣기가 가능합니다.

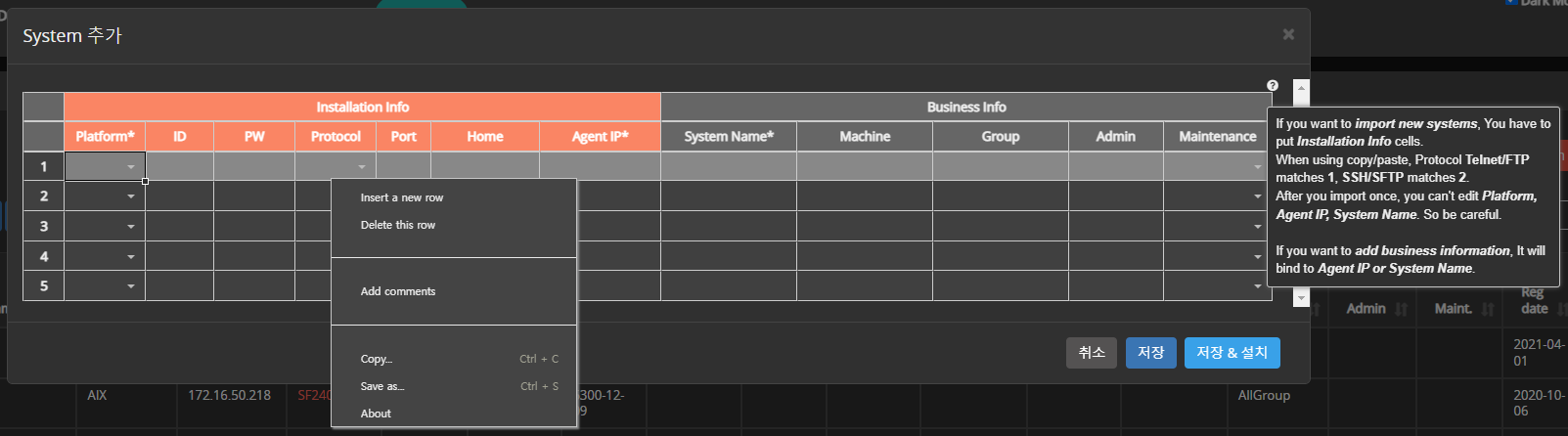

셀 우 클릭 시 import 작성의 편리한 기능을 사용 할 수 있습니다.
image-20210602115242619

  • image-20211231144645681 - 초기 설치 안내 툴팁입니다. (아이콘에 마우스를 올려놓았을 때 확인 가능합니다)
  • row 추가, 삭제, 셀 복사 및 저장(=save as) 기능을 제공합니다. (셀에 마우스 우 클릭 시 발생)
    image-20210602115357868


2.2) Inventory 정보 Edit 기능

Edit 버튼을 통해 CLIENT의 일부 정보를 수정할 수 있습니다.
※ Platform, Agent IP, System Name에 대해서는 수정이 불가합니다.

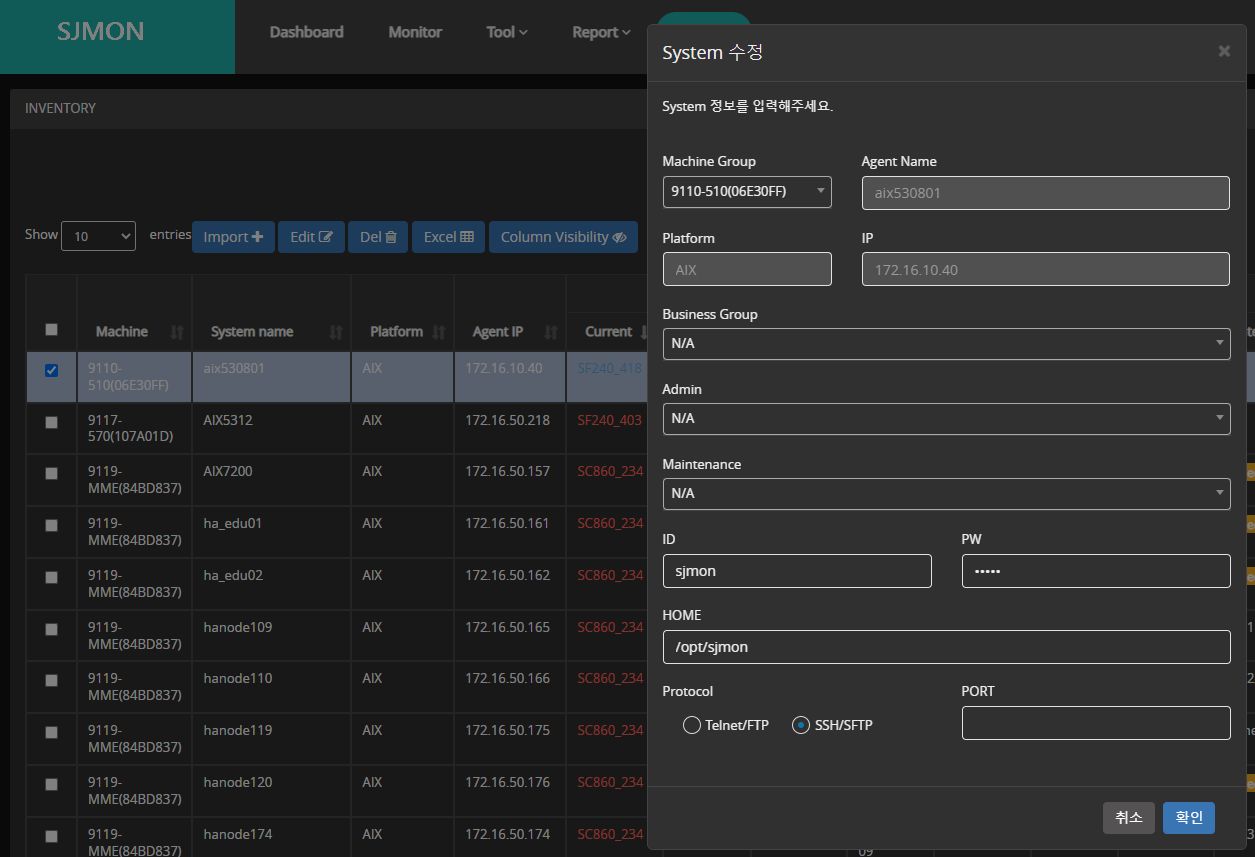

[단일 CLIENT 수정 화면]
image-20210602115500796

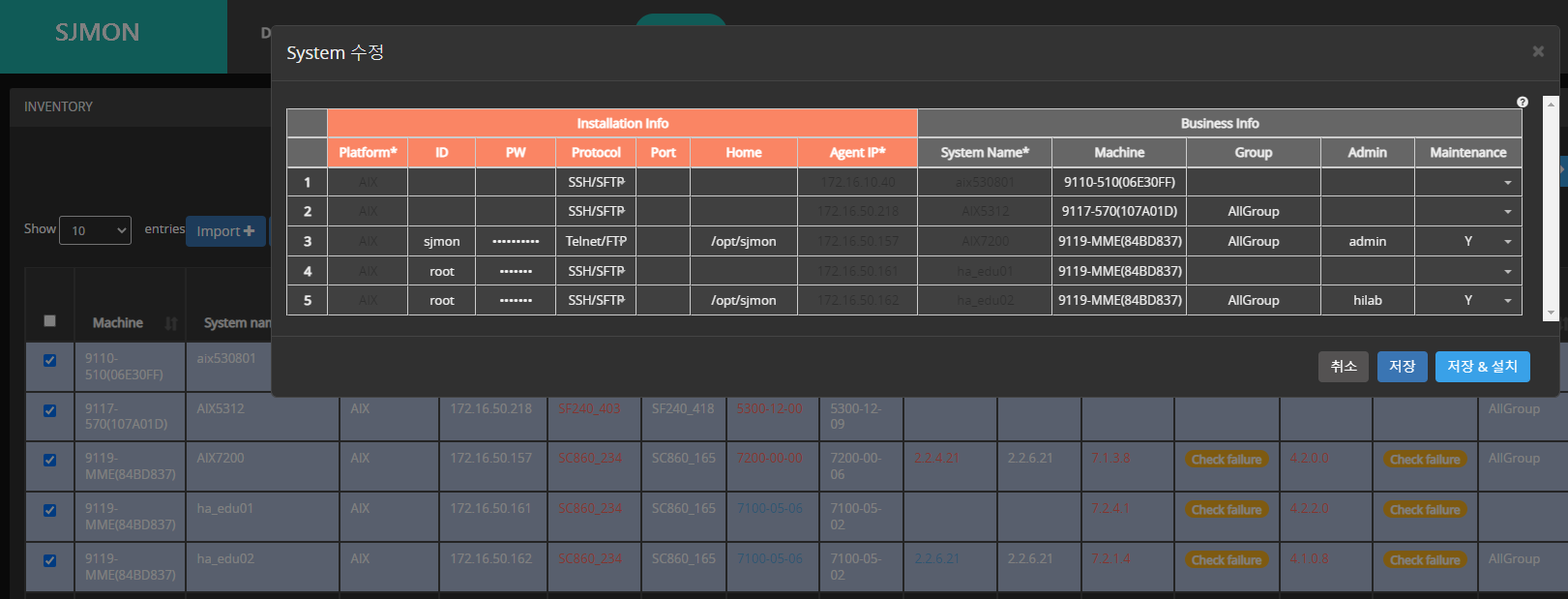

[2개 이상 CLIENT 수정 화면]
image-20210602115524667

* Installation Info : 설치 시 필요한 정보
  • Platform : SJMON PLATFORM명 (수정 불가)
  • ID : 접속 계정 ID
  • PW : 접속 계정 패스워드
  • Protocol : 접속 및 파일 다운로드를 사용을 위한 프로토콜 (Telent/FTP, SSH/SFTP 중 택일)
  • Port : 접속을 위한 포트(빈 값일 경우 선택한 Protocol의 디폴트 포트)
  • HOME : 실행을 위한 client 실행 위치
  • Agent IP : 접속IP (ipv4) (수정 불가)
* Business Info : Business 관리에 필요한 정보
  • System Name : 설정 할 System의 이름 (수정 불가)
  • Machine : Machine 그룹
  • Group : Business 그룹
  • Admin : 관리자명
  • Maintenance : 관리대상여부


2.3) Inventory 정보 Delete기능

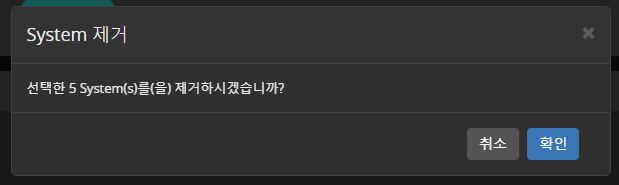

Del 버튼을 통해 더 이상 사용하지 않는 CLIENT를 삭제할 수 있습니다.
image-20210602131327478


2.4) File Upload 기능

패치파일, Verification 파일과 그 외 원하는 파일을 매니저 서버에 업로드 할 수 있습니다.
Tar 확장자 파일의 경우에는, 자동 untar 작업 수행 여부를 선택할 수 있습니다.

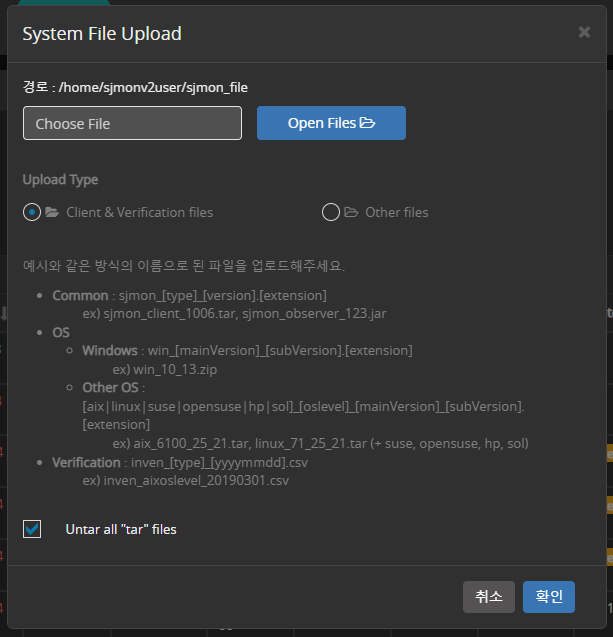

패치파일과 Verification 파일은, 업로드 규칙에 맞는 이름으로 업로드하면 서버에 저장됩니다.
image-20210602131542388

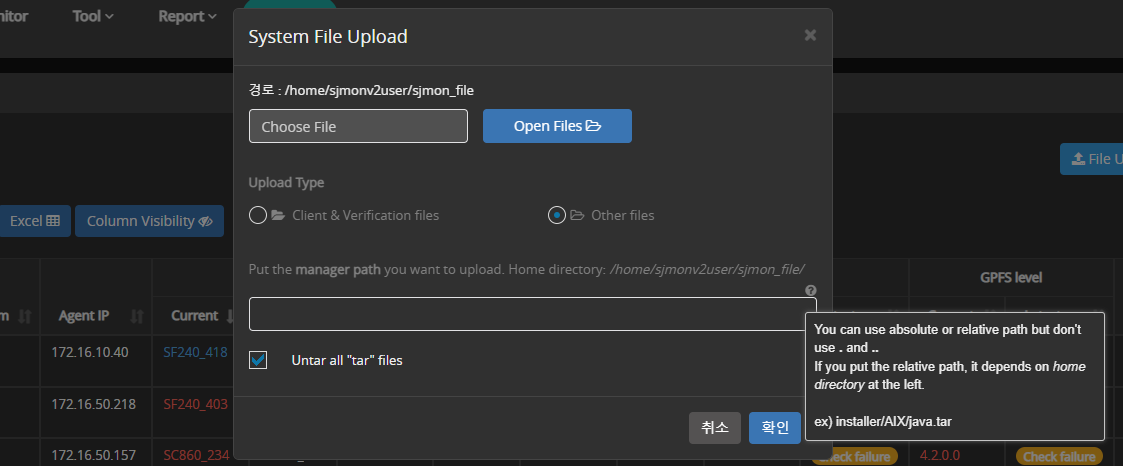

그 외 원하는 파일을 업로드하고자 하는 경우, 원하는 위치를 작성하여 업로드하면 해당 위치에 저장됩니다.
image-20210602131709841


2.5) System Deploy 기능

신규 CLIENT의 AGENT 설치, 기존 CLIENT의 AGENT 패치, 명령어 실행, 파일 전송을 할 수 있게 합니다.
(※ Platform 이 OS 또는 NAGIOS로 되어있는 CLIENT만 가능합니다.)

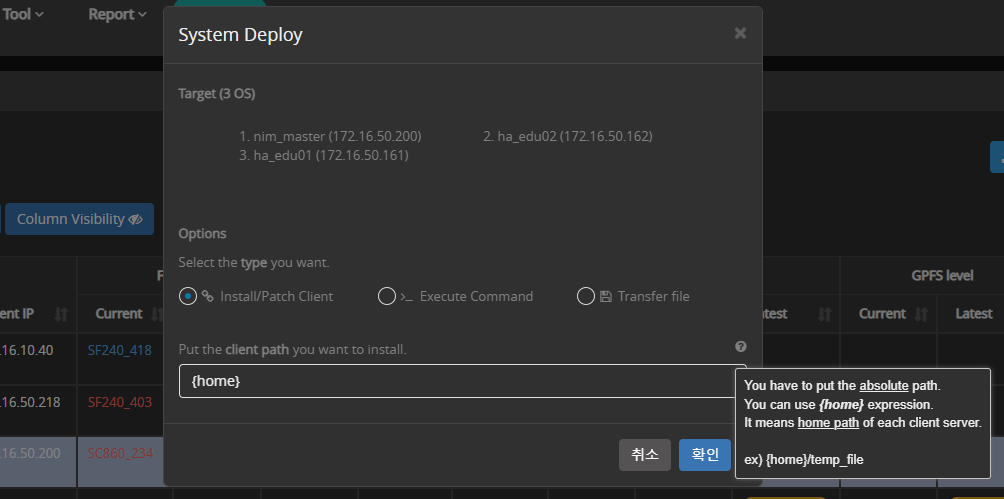

  • Install/Patch Client
    선택한 Agent에 대해서 설치, 패치를 할 수 있습니다.
    * {home} - Inventory 에 저장된 Client 각자의 HOME 값
    (저장 값 없으면 sjmon.properties 의 sjmon.home 값 (기본 /opt/sjmon 참조))
    image-20210602132012473

  • image-20211231144617863 - CLENT 경로 안내입니다. (아이콘에 마우스를 올려놓았을 떄 확인 가능합니다)

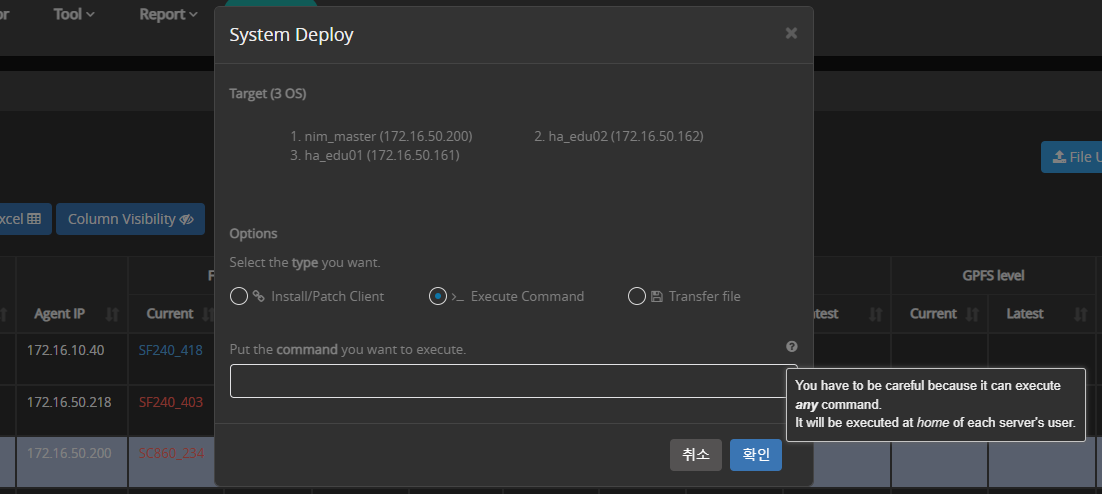

  • Execute Command
    선택한 Agent에 대해서 입력한 명령어를 실행 할 수 있습니다.
    image-20210602132240048 image-20210602133304642 - 명령어 실행 안내 (아이콘에 마우스를 올려놓았을 때 확인 가능합니다.)

  • Transfer file
    MANAGER 또는 LOCAL에서 지정한 파일을 선택한 Agent에 파일을 일괄적으로 업로드 할 수 있습니다.

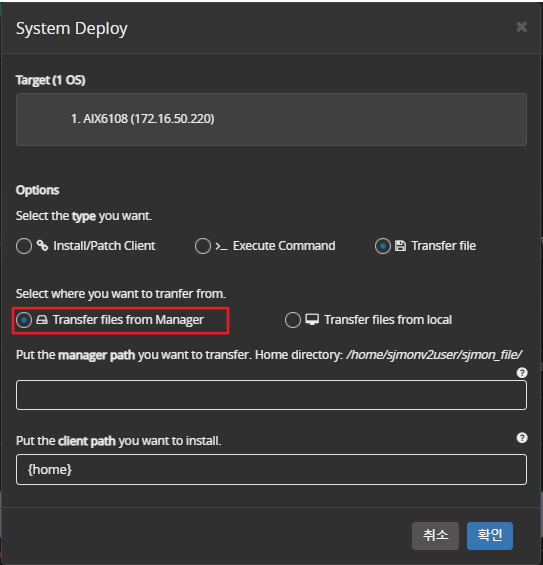

​ [MANAGER -> CLIENT]
image-20211208140229805

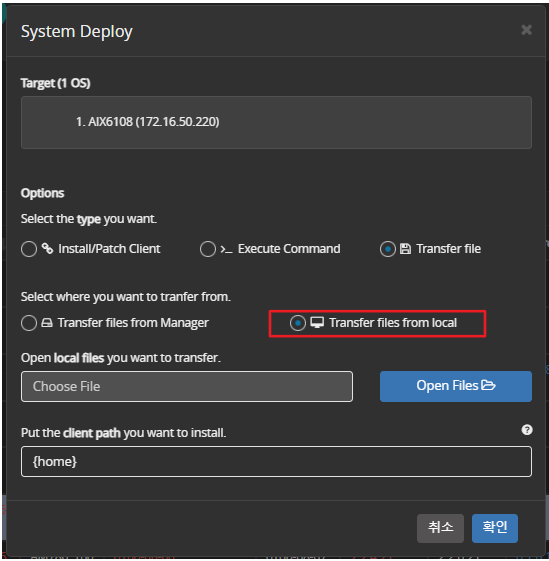

​ [LOCAL(=PC) -> CLIENT]
image-20211208140330779
admin_inventory_qna - MANAGER, CLIENT 경로 안내 (아이콘에 마우스를 올려놓았을 떄 확인 가능합니다)

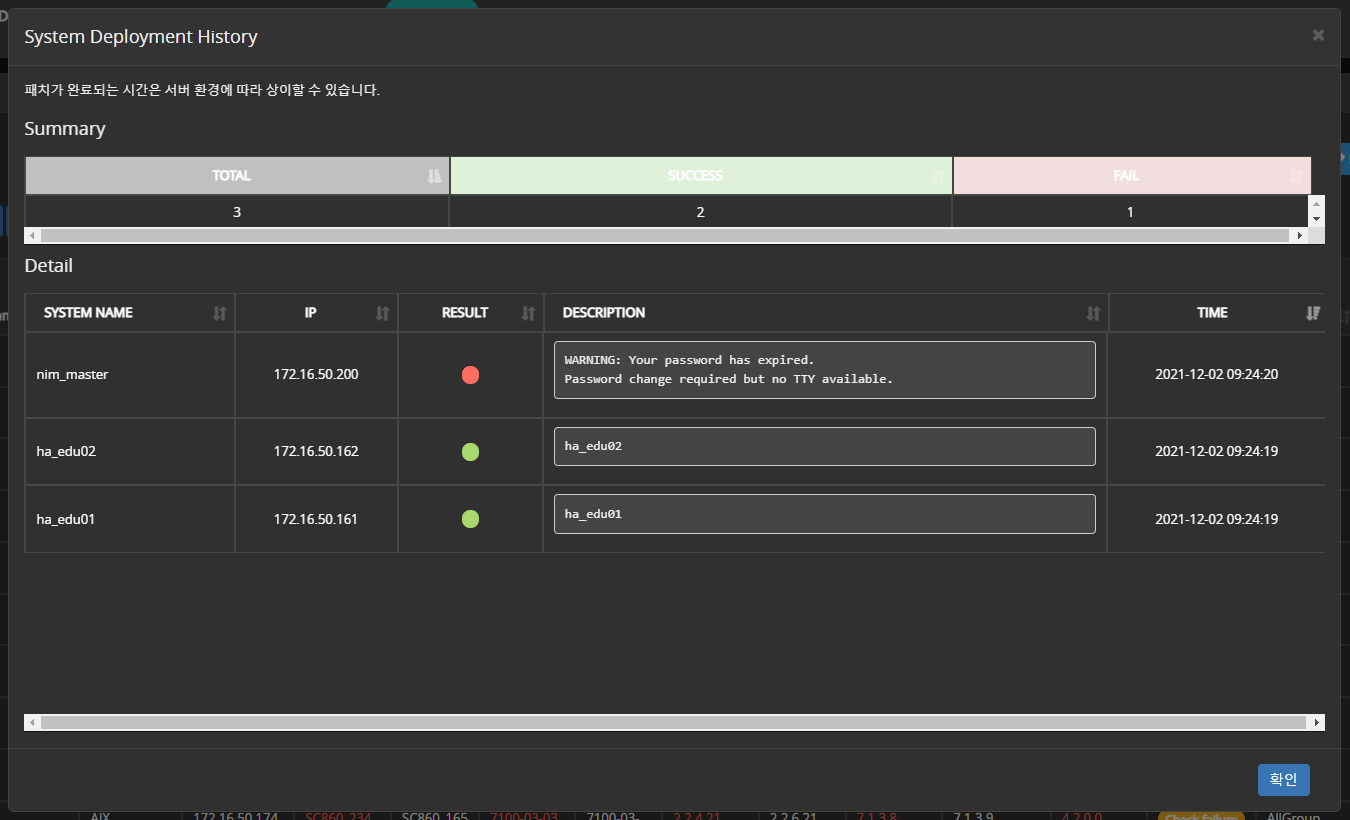

모든 실행 결과는 History 버튼을 통해 CLIENT 최근 패치 실행 내역을 확인 할 수 있습니다.
image-20210602134243457


2.6) Version Check 기능

IBM Hardware/Software에 대한 최신 버전 및 호환성 여부를 IBM 공식 site의 정보를 기준으로 자동 체크합니다.

  • Version Check 참조 Site
OS 설명
 AIX OS Version  System to AIX maps
 PowerHA Version     Fix Central Cross-product relationship information
 GPFS Version  Fix Central Cross-product relationship information
 VIOS Version  System to VIOS maps
 F/W Version  Fix Central Cross-product relationship information

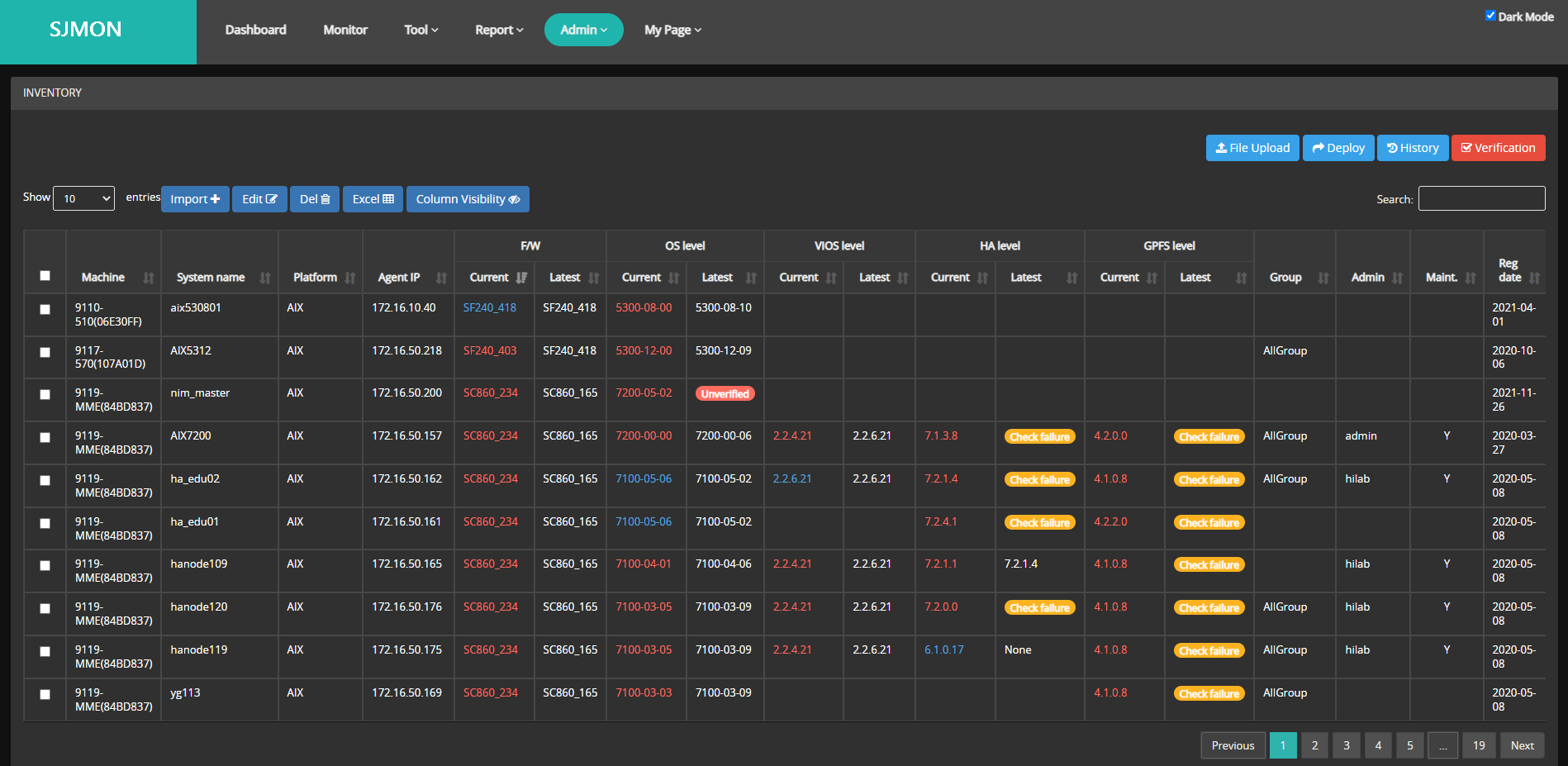

SJMON Viewer에서 확인합니다.

SJMON -> Admin -> Inventory menu에서 확인
image-20210602135453566

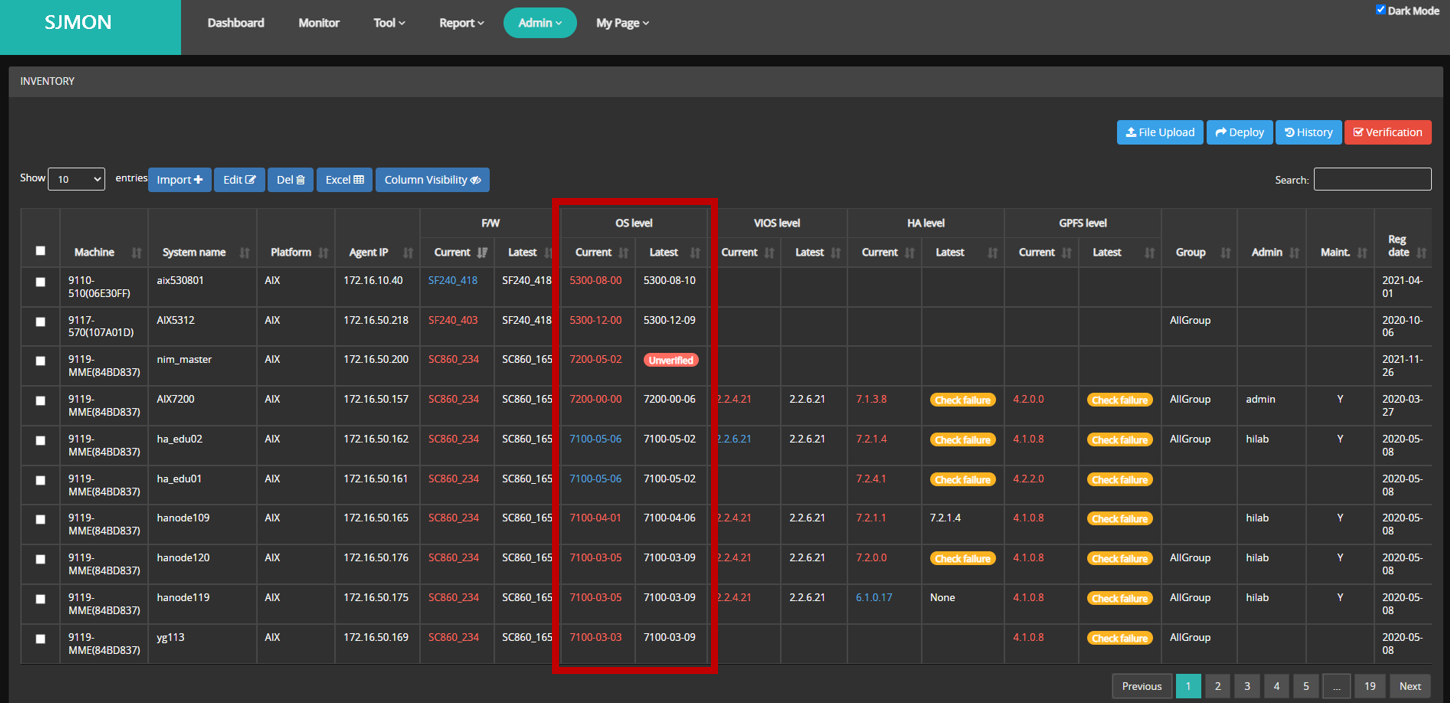

* AIX OS Version
image-20210602135829566

  • AIX 버전의 TL을 기준으로 IBM System to AIX maps site 에서 제공하는 해당 버전의 Latest SP까지 비교하여 버전이 낮으면 붉은색 동일하면 파란색으로 표시

* PowerHA Version
image-20210602140021701

  • PowerHA의 Release 버전을 기준으로 IBM Fix central site에서 제공하는 해당 버전의 Latest SP까지 비교하여 버전이 낮으면 붉은색, 동일하면 파란색으로 표시
  • 현재 AIX 버전에서 현재 설치되어 있는 PowerHA버전이 지원이 안되는 경우 Unverified로 표시
  • 비교 대상이 존재하지 않는 경우 Check failure로 표시

* GPFS Version Check
image-20210602142536407

  • GPFS의 Release 버전을 기준으로 IBM Fix central site에서 제공하는 해당 버전의 Latest SP까지 비교하여 버전이 낮으면 붉은색, 동일하면 파란색으로 표시

  • 현재 AIX 버전에서 현재 설치되어 있는 GPFS버전이 지원이 안되는 경우 Unverified로 표시

  • 비교 대상이 존재하지 않는 경우 Check failure로 표시

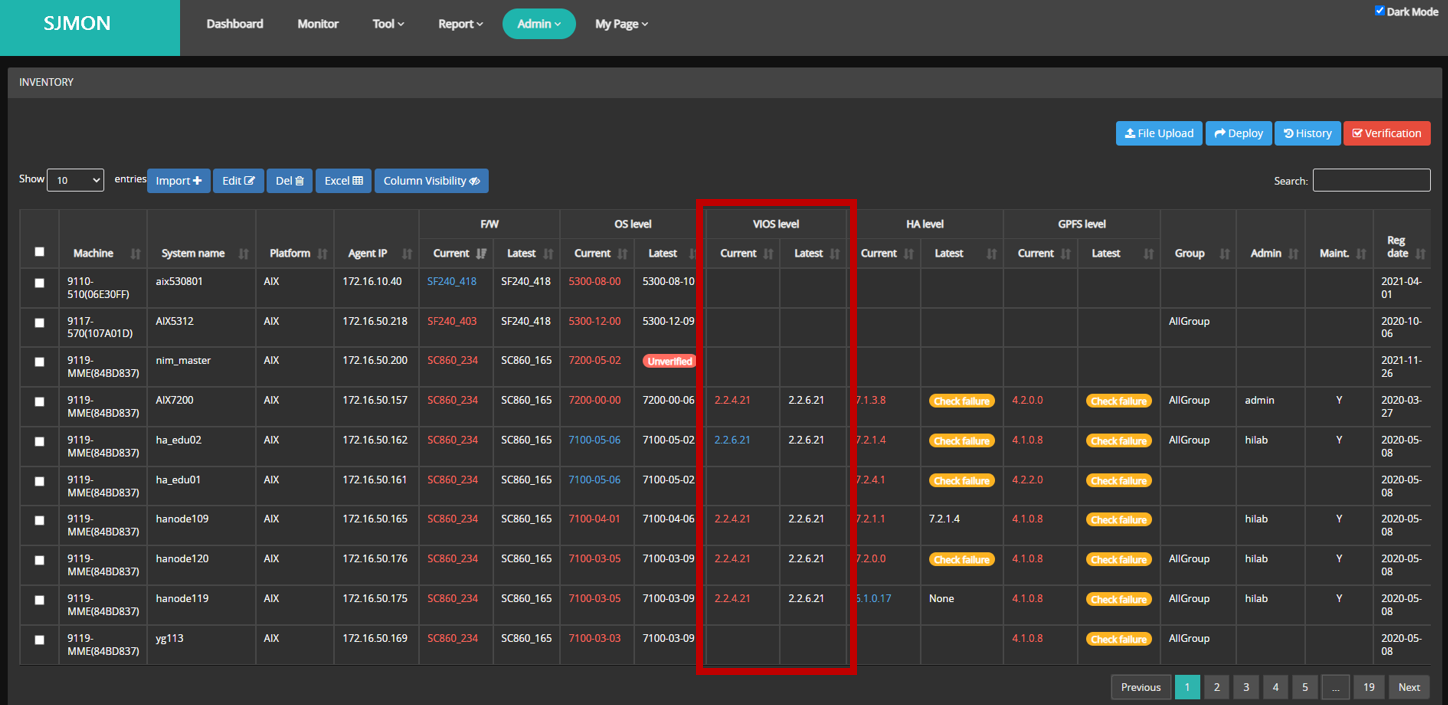

* VIOS Version Check
image-20210602142625040

  • VIOS의 버전을 기준으로 IBM System to VIOS maps site에서 제공하는 해당 버전의 Recommend 버전과 비교하여 버전이 낮으면 붉은색, 동일하면 파란색으로 표시

  • 해당 장비에서 현재 설치되어 있는 VIOS버전이 지원이 안되는 경우 Unverified로 표시

* F/W Version Check
image-20210602142930141

  • F/W 버전을 기준으로 IBM Fix central site에서 제공하는 해당 장비의 최신 F/W를 비교하여 버전이 낮으면 붉은색, 동일하면 파란색으로 표시

  • 현재 장비에서 지원이 안되는 경우 Unverified로 표시

주기적으로 배포되는 csv파일을 SJMON Viewer에 등록하면 최신 Version에 대한 데이터를 최신으로 유지할 수 있습니다.

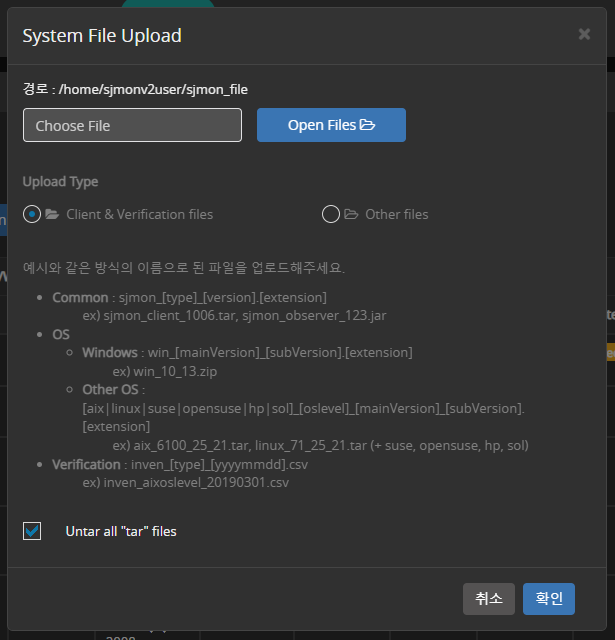

File Upload버튼 클릭합니다.
image-20210602143146017

Open Files를 열어 최신 파일을 선택하고 확인버튼을 누르면 최신 데이터가 upload됩니다.

OS 파일 파일명
 AIX 파일  invent_aixoslevel_[date].csv
 PowerHA 파일     invent_halevel_[date].csv
 GPFS 파일  invent_gpfslevel_[date].csv
 VIOS 파일  invent_vioslevel_[date].csv
 F/W 파일  invent_fw_[date].csv

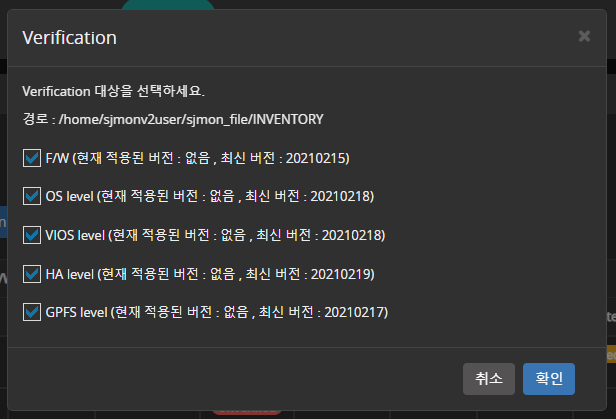

Upload한 최신 데이터로 갱신을 하려면 Verification 버튼을 누릅니다.
image-20210602143512384

Upload한 파일에 해당하는 내용을 Check하고 확인을 누르면 최신 데이터로 Viewer 내용이 update됩니다.


2.7) NAGIOS Host 등록, 수정, 연동

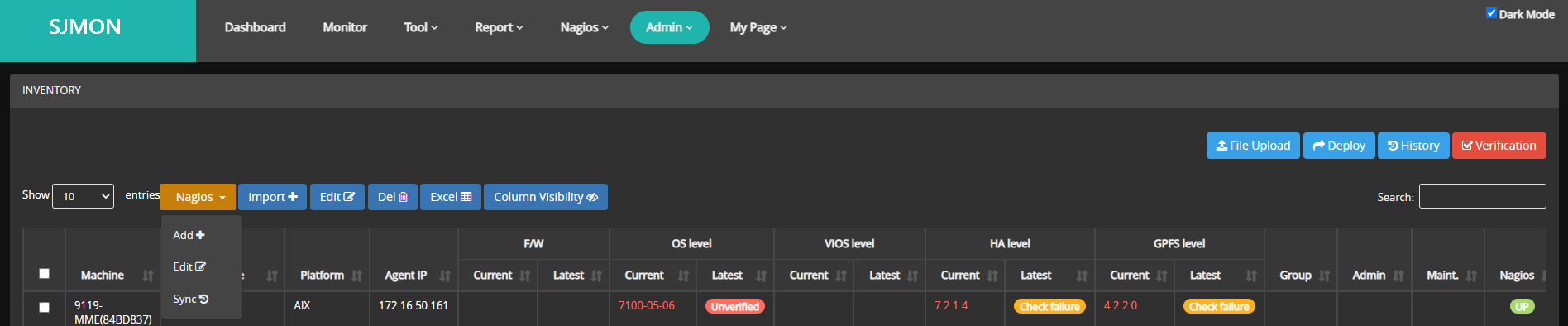

Inventory 정보에서 NAGIOS의 Host를 등록, 수정 및 SJMON으로 연동이 가능합니다.
image-20210602143724622

  • image-20211210155951693 - NAGIOS 호스트 등록 할 수 있는 팝업창을 보여줍니다.
  • image-20211210160006705 - NAGIOS 호스트 수정 하는 팝업을 발생시킵니다.
    -PLATFORM이 OS계열, NAGIOS인 경우에만 발생합니다.
    -단일 선택에 대해서만 팝업 발생합니다.
  • image-20211210160025919 - NAGIOS에 등록 된 호스트와 SJMON의 등록 된 System을 비교하여 SJMON에 없는 HOST를 SJMON System으로 등록합니다.
* 상세 등록 정보

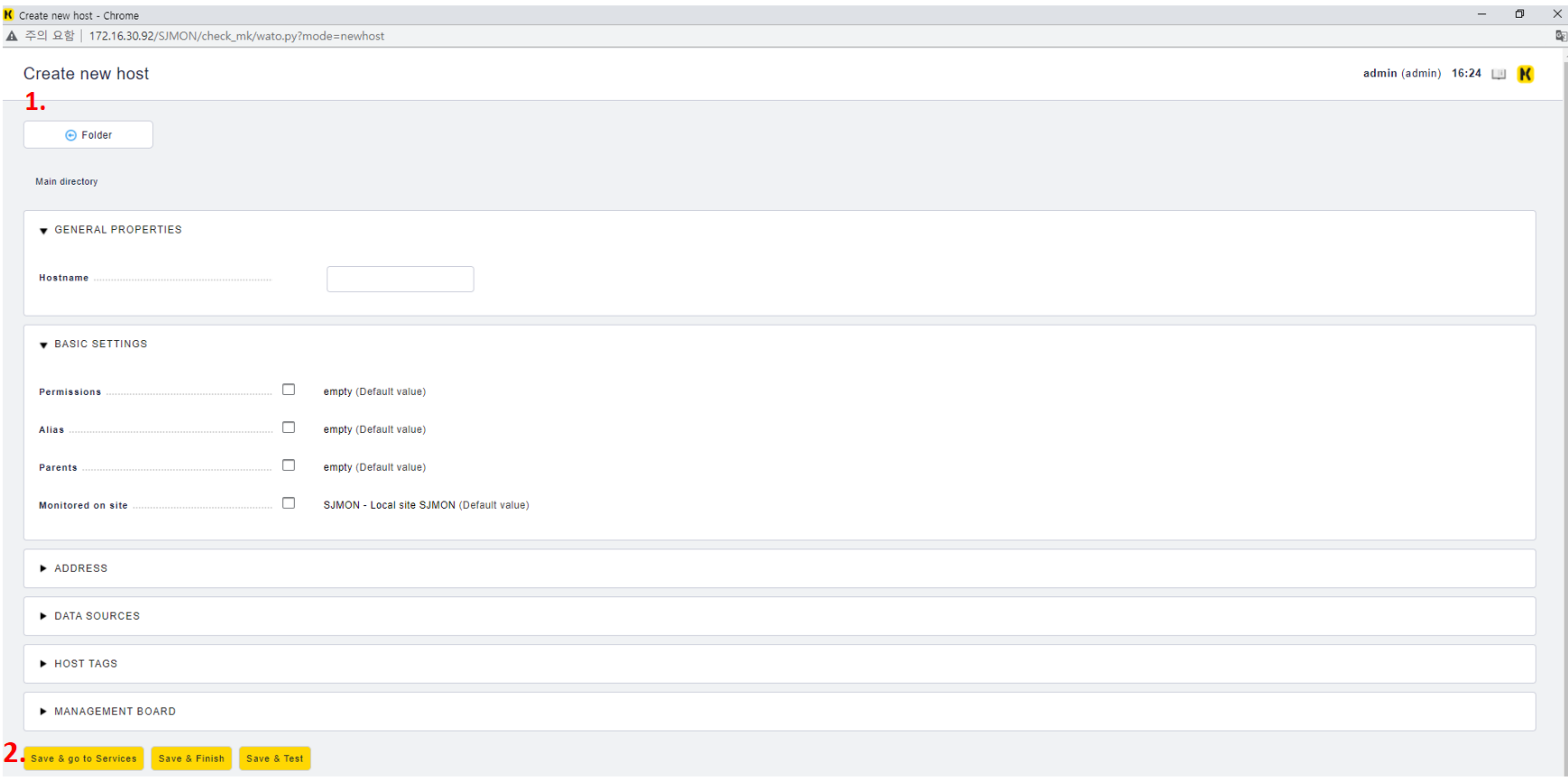

[Nagios Host 등록]

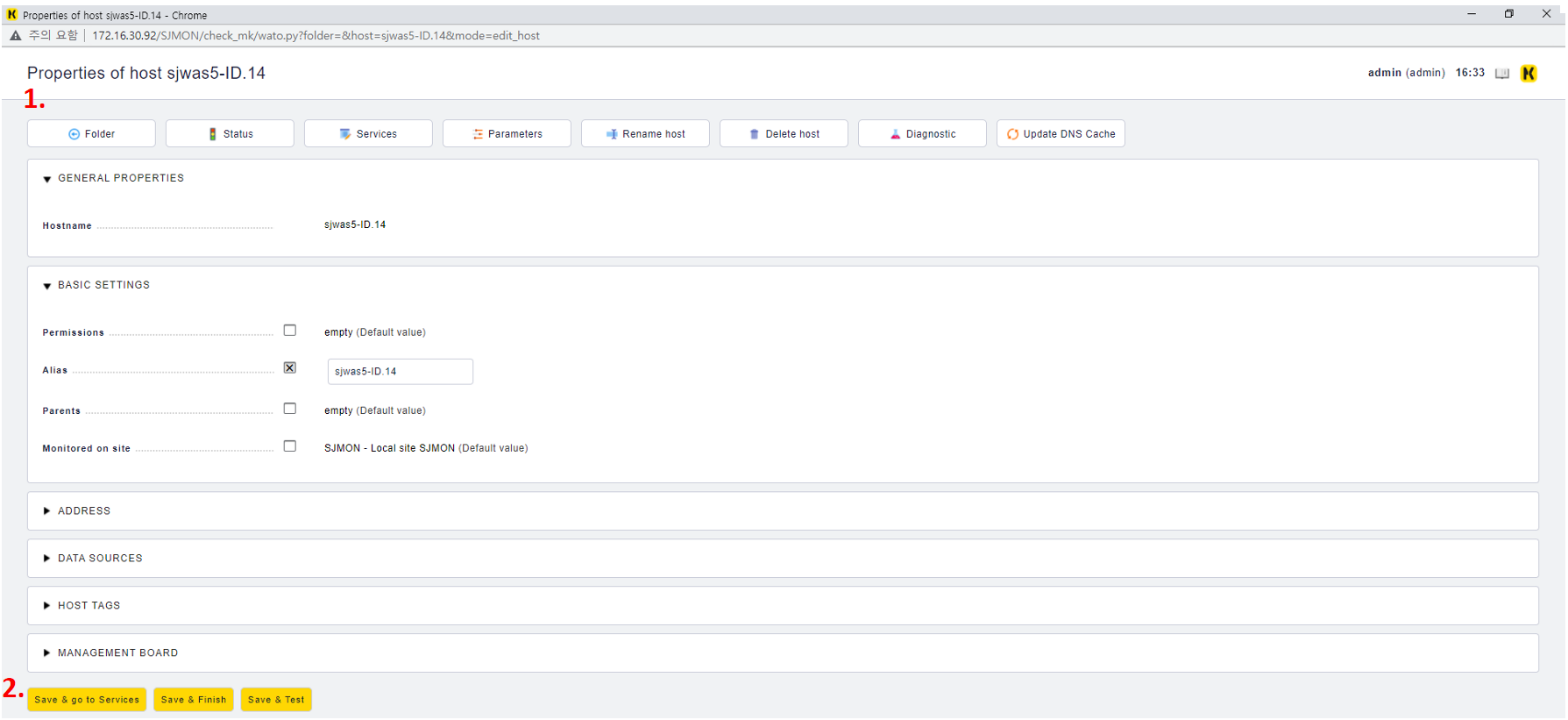

image-20210603162716827
STEP 1 : HOST의 정보를 입력합니다.
STEP 2 : Save & Finish를 클릭합니다.

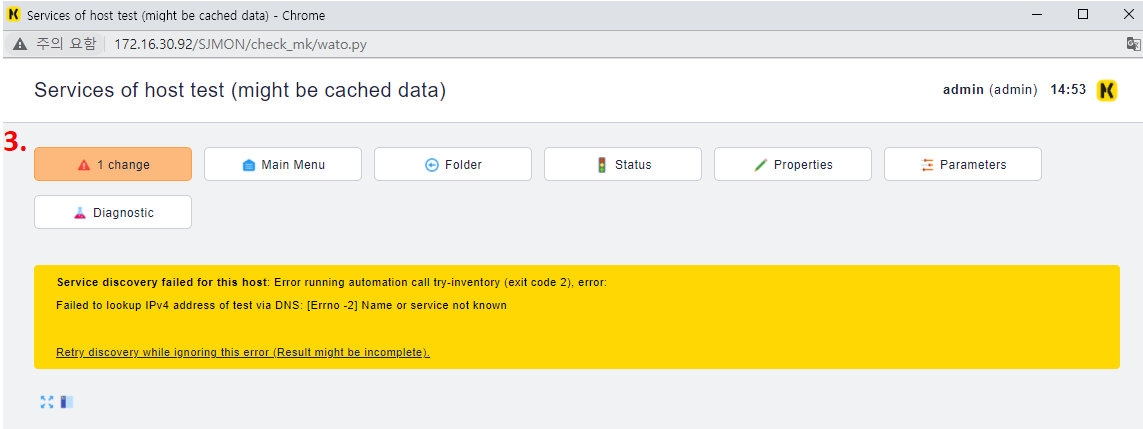

image-20210610145355178
STEP 3 : 상단에 표기 된 1 Change 를 클릭 합니다.

image-20210603163742694

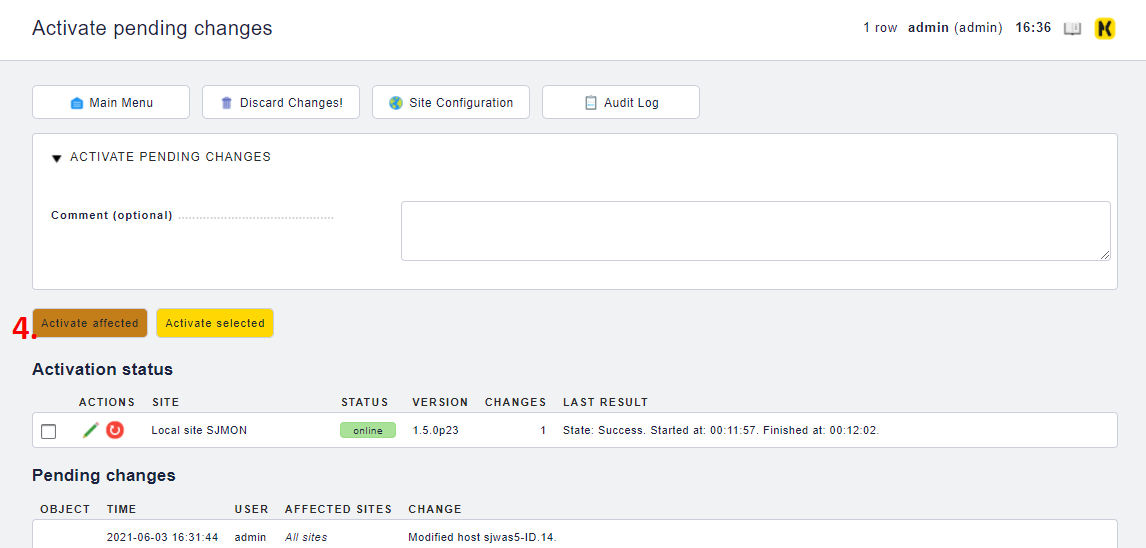

STEP 4 : Activate affected 를 클릭 합니다.

[Nagios Host 수정]

image-20210603163538528
STEP 1 : HOST의 수정 할 정보를 입력합니다.
STEP 2 : Save & Finish를 클릭합니다.

image-20210603163712973

image-20210603163742694

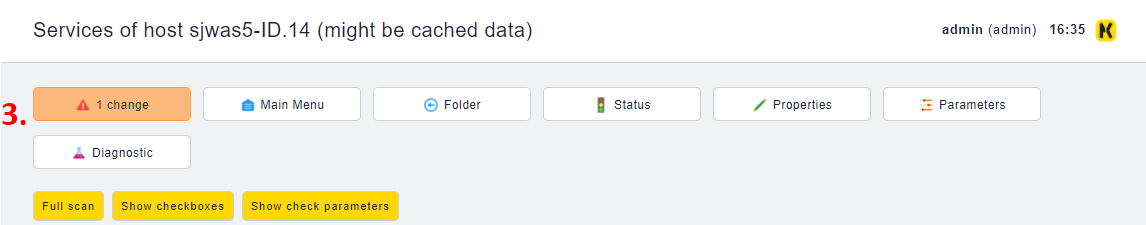

STEP 3 : 상단에 표기 된 1 Change 를 클릭 합니다.
STEP 4 : Activate affected 를 클릭 합니다.

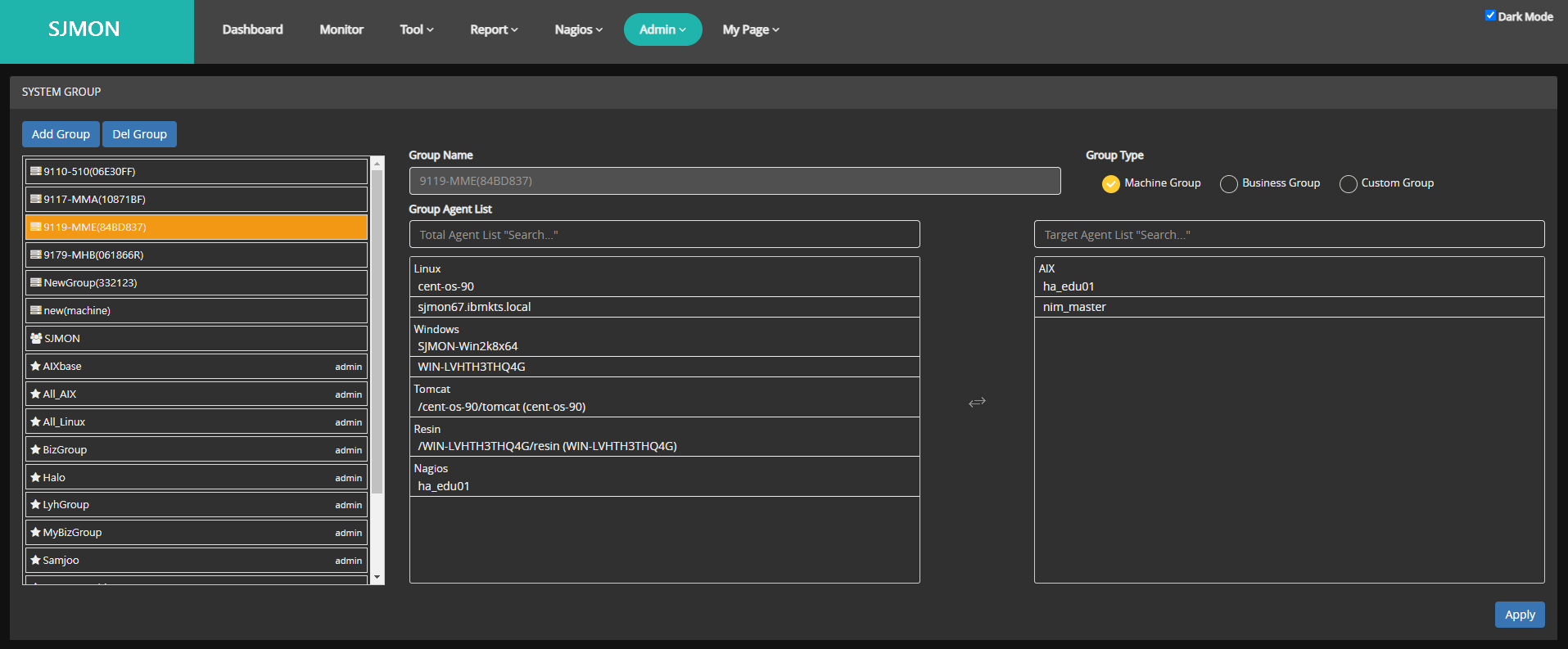

3) System Group

CLIENT들의 GROUP을 관리할 수 있습니다. 다양한 메뉴에서 사용됩니다.
NAGIOS 연동 시 SJMON의 모든 그룹은 NAGIOS의 HostGroup으로 관리 됩니다.

  • MACHINE GROUP : MANAGER가 자동으로 등록하는 MACHINE TYPE 과, 사용자가 Machine 의 성격으로 분류하는 경우 설정하는 GROUP.

  • BUSINESS GROUP : Inventory 에서 관리하는 Client 의 고객사 GROUP.

  • CUSTOM GROUP : 사용자가 용도에 맞게 직접 설정하는 GROUP.

image-20210607144208695


4) Threshold

자원 별 임계치 설정을 통해 특정 임계치를 초과하는 경우 Dashboard, Monitor, Top Menu화면에 표시합니다. 이를 통해 EVENT를 빠르게 찾아서 조치할 수 있도록 도와줍니다.
Nagios 연동 시 Nagios의 자원 별 임계치를 설정하는 Nagios Host & Service Parameter 그리고 Notification 기능을 관리 사용 가능합니다.

4.1) SJMON THRESHOLD 기능

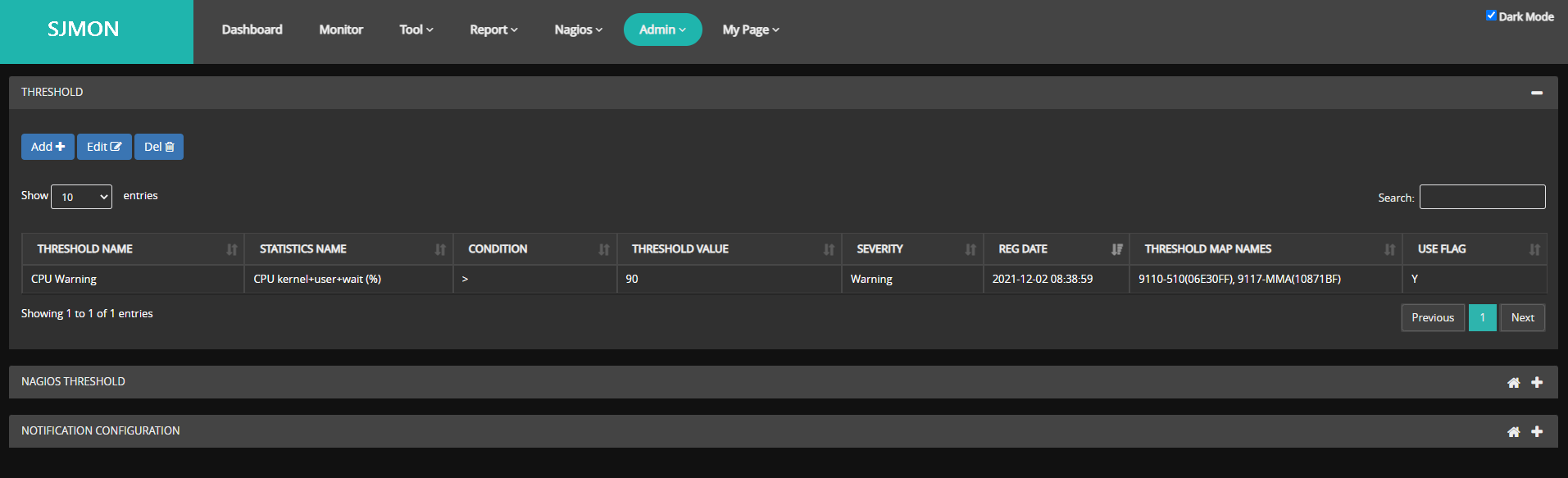

image-20210607164057449

  • image-20211210160304129 - SJMON System에 대하여 실시간 THRESHOLD를 설정하는 화면입니다.

  • image-20211210161512197 - NAGIOS의 RULE, PARAMETER를 설정하는 화면입니다.

  • image-20211210161550003 - NAGIOS의 NOTIFICATION을 설정하는 화면입니다.

  • image-20211210161704016 - 화면 보여주기 / 숨기기

  • image-20211210161753538 - 등록, 수정, 삭제 버튼

  • image-20211210161834150 - 초기화면으로 이동

NAGIOS THRESHOLD, NOTIFICATION CONFIGRUAION 설정 화면은 NAGIOS 로그인이 안 되었을 경우 화면에 보이지 않습니다.
Add 버튼을 통해 자원 별로 원하는 임계치를 설정할 수 있습니다.

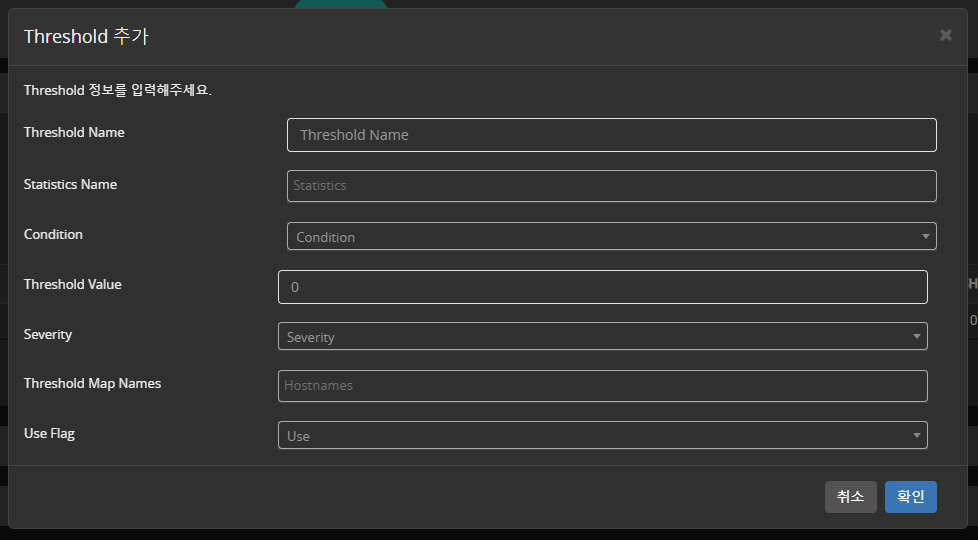

image-20210607171033672

  • Threshold Name : 사용자가 인식할 수 있는 Threshold 이름을 입력합니다.

  • Statistics Name : 원하는 성능 정보를 선택합니다. (CPU, Memory etc.)

  • Condition : 원하는 성능 정보의 임계치를 크거나, 같거나 작은 값으로 설정합니다.

  • Threshold Value : 원하는 성능 정보의 임계치를 설정합니다.

  • Severity : Critical과 Warning중에 원하는 값을 선택합니다. (Threshold의 중요도 선택)

  • Threshold Map Names : 해당 임계치로 Monitoring할 대상 Group 또는 Host를 선택합니다.

  • Use Flag : 사용 여부를 설정합니다.

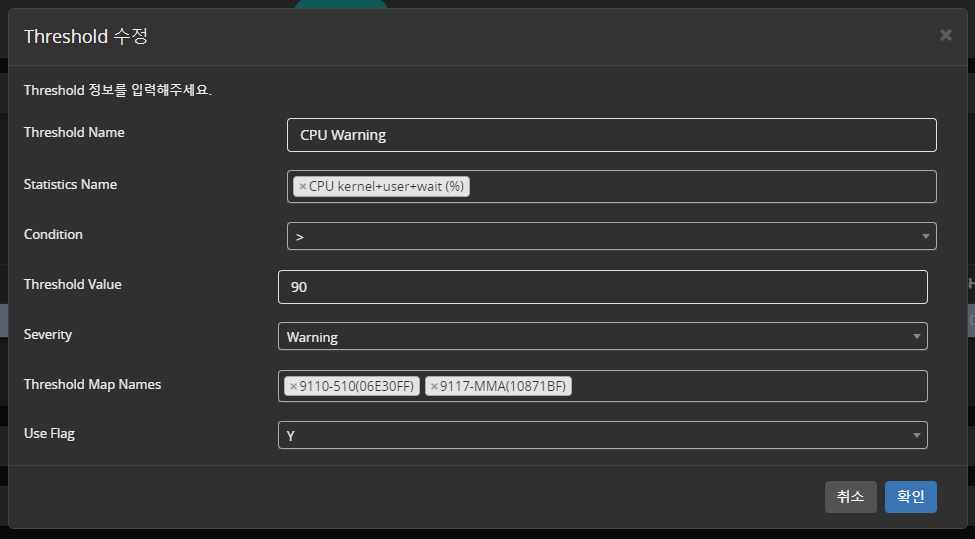

Edit버튼을 통해 이미 설정된 임계치 값을 변경할 수 있습니다.

  • 수정하기 원하는 Threshold name을 선택하고 Edit 버튼을 누릅니다.
    image-20210607171149218


4.2) NAGIOS THRESHOLD 기능

Nagios Threshold는 NAGIOS의 Nagios Host & Service Parameter를 통하여 임계치 지정이 가능합니다.
NAGIOS로그인 연동 시 화면에 출력 됩니다.

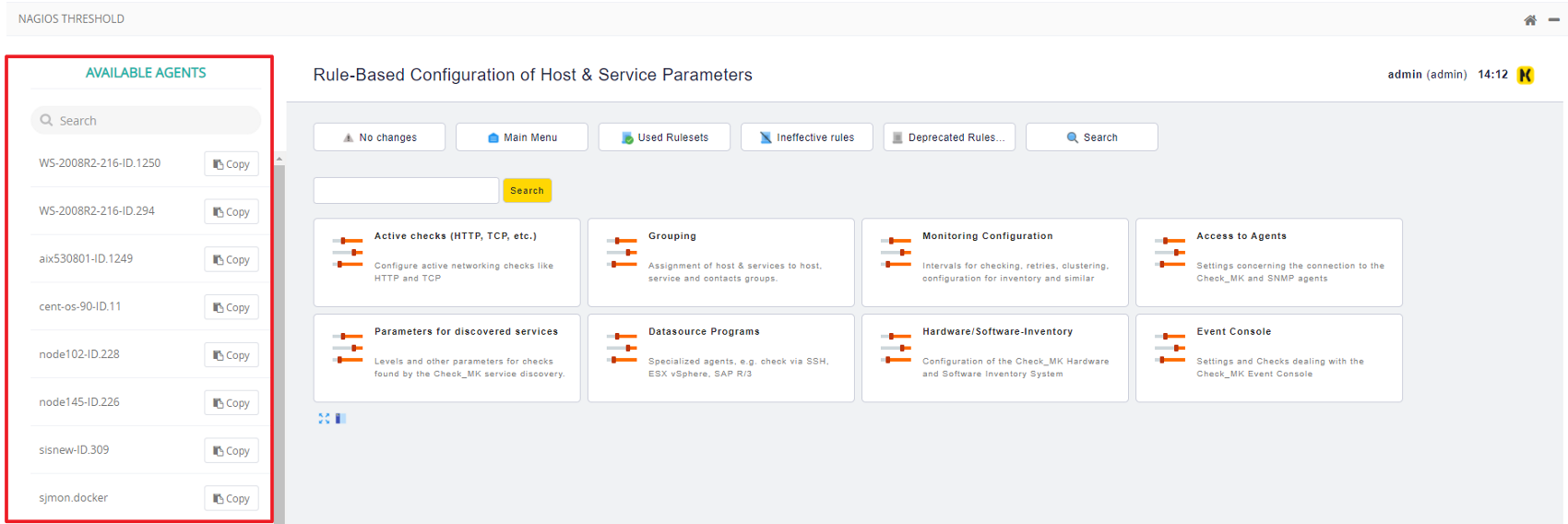

image-20210610141749026

image-20210610141819206 - NAGIOS에 등록이 가능한 Host를 보여줍니다.

image-20210610141837721 - 해당 Host명 클립보드에 저장합니다. (=Copy)

* 상세 등록 정보

image-20210610142117248

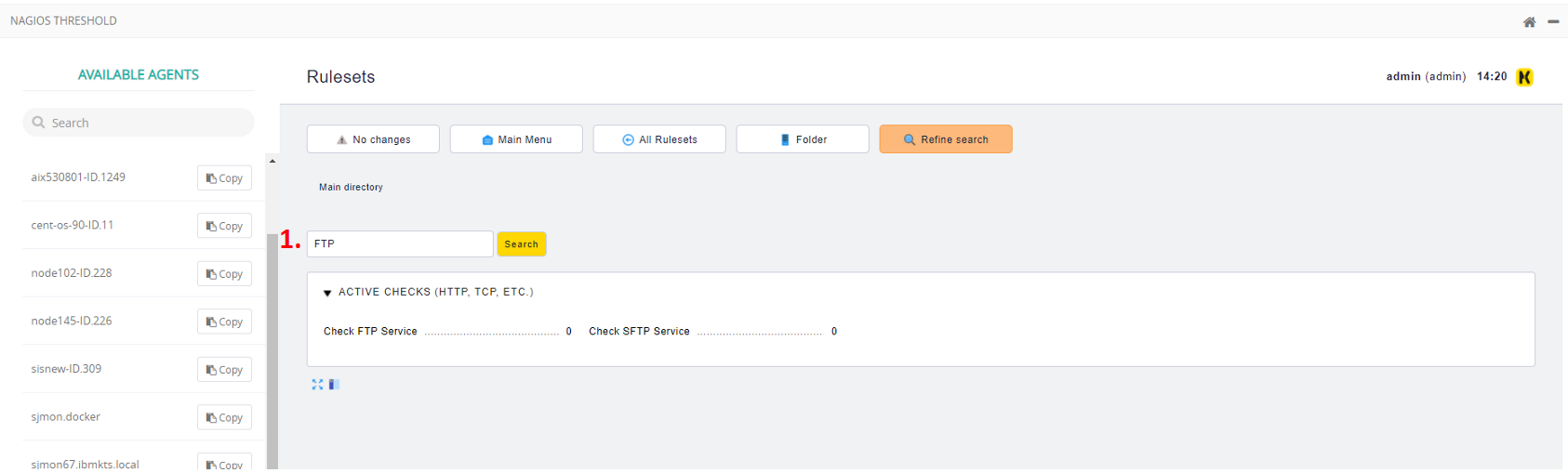

STEP 1 : 설정 할 서비스를 조회합니다.

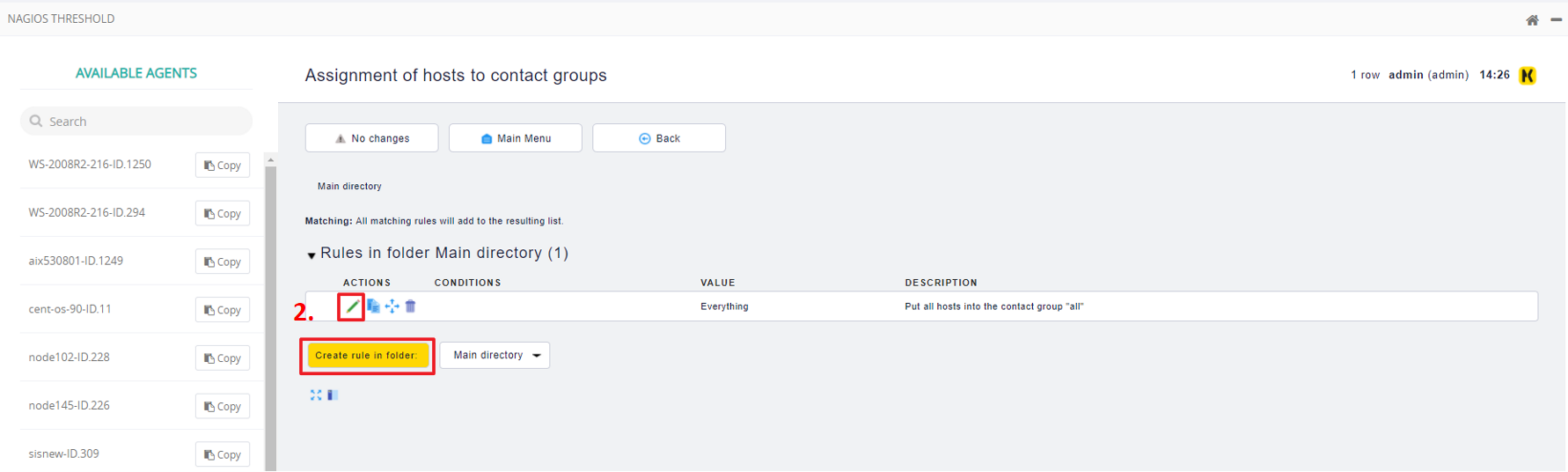

image-20210610142708318
STEP 2 : Create rule in folder또는 Edit를 클릭합니다.

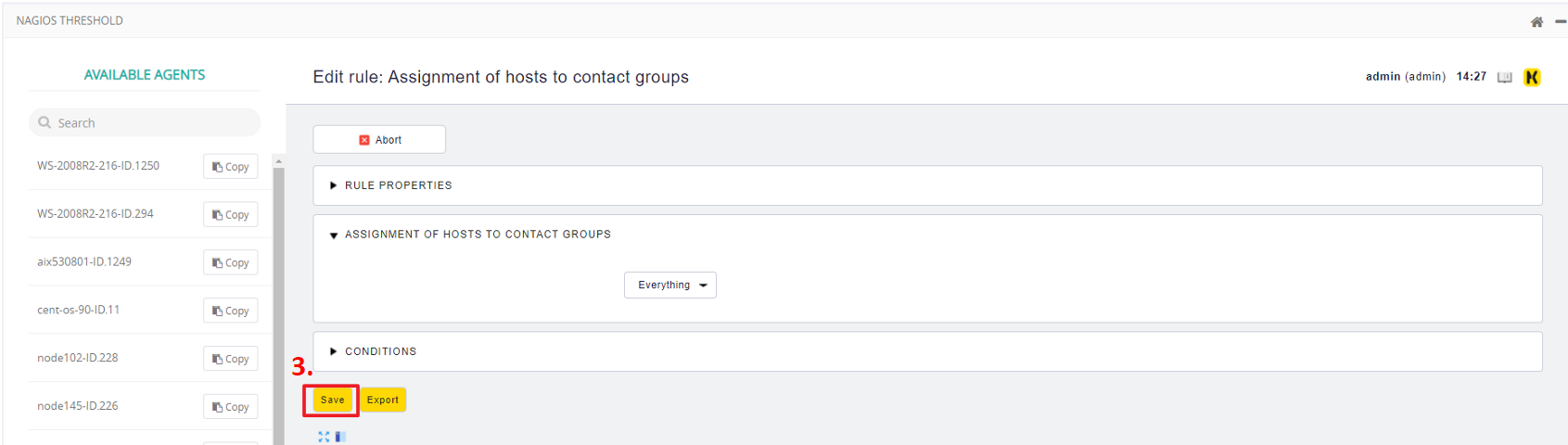

image-20210610142856960
STEP 3 : 내용 입력 후 Save를 눌러 저장 합니다.

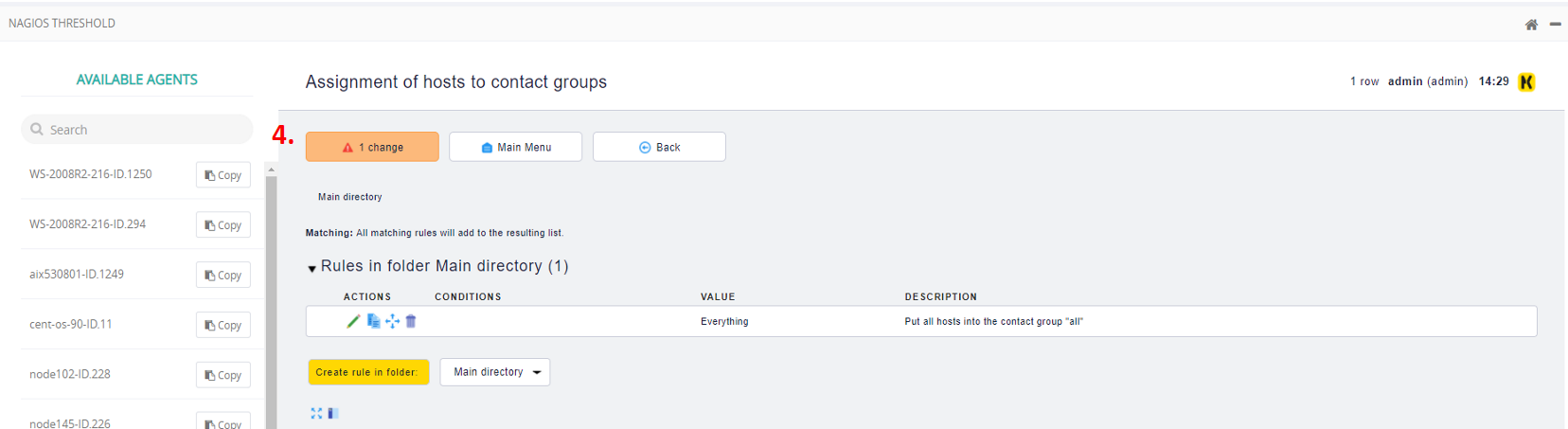

image-20210610143009208
STEP 4 : 상단에 표기 된 1 Change 를 클릭 합니다.

image-20210610143123217

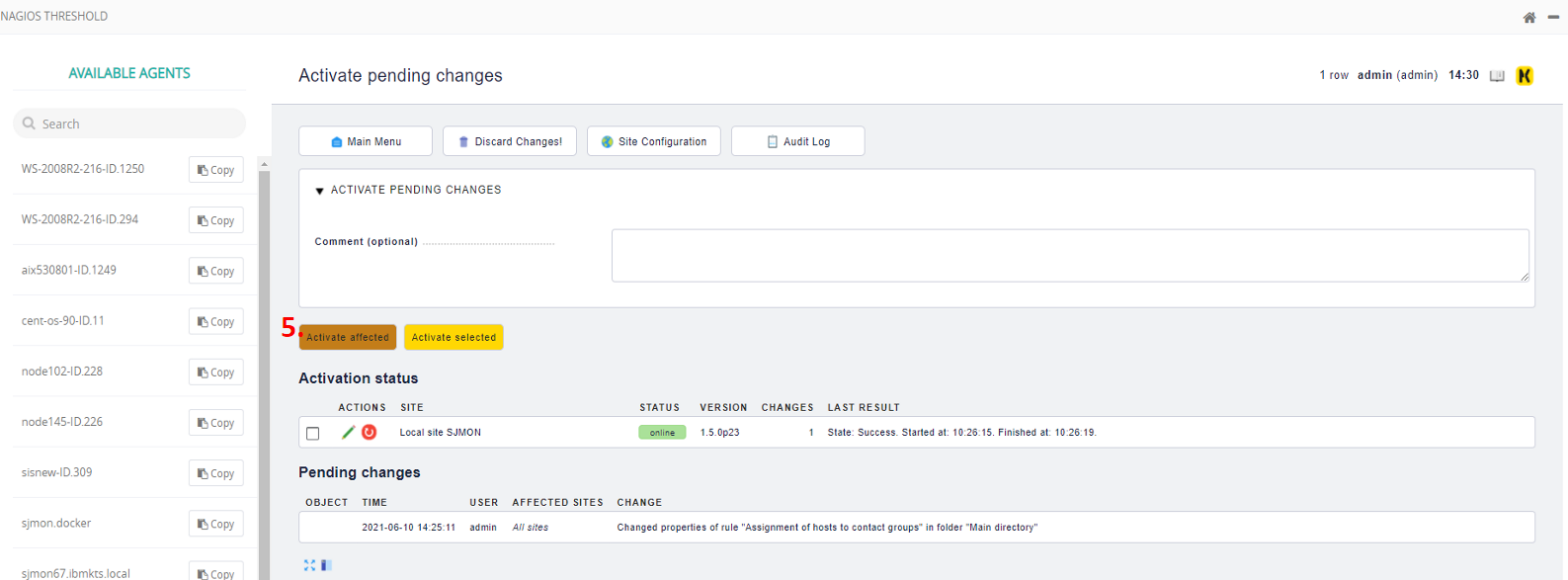

STEP 5 : Activate affected를 클릭 합니다.


4.3) NOTIFICATION CONFIGURATION

Notification Configuration은 SJMON THRESHOLD, NAGIOS THRESHOLD에서 설정된 임계치에 대하여 ALERT 지정이 가능합니다.
(※ Nagios 연동 시 사용 가능)

image-20210610143235602

image-20210610141819206- NAGIOS에 등록이 가능한 Host를 보여줍니다.

image-20210610141837721 - 해당 Host명 클립보드에 저장합니다. (=Copy)

* 상세 등록 정보

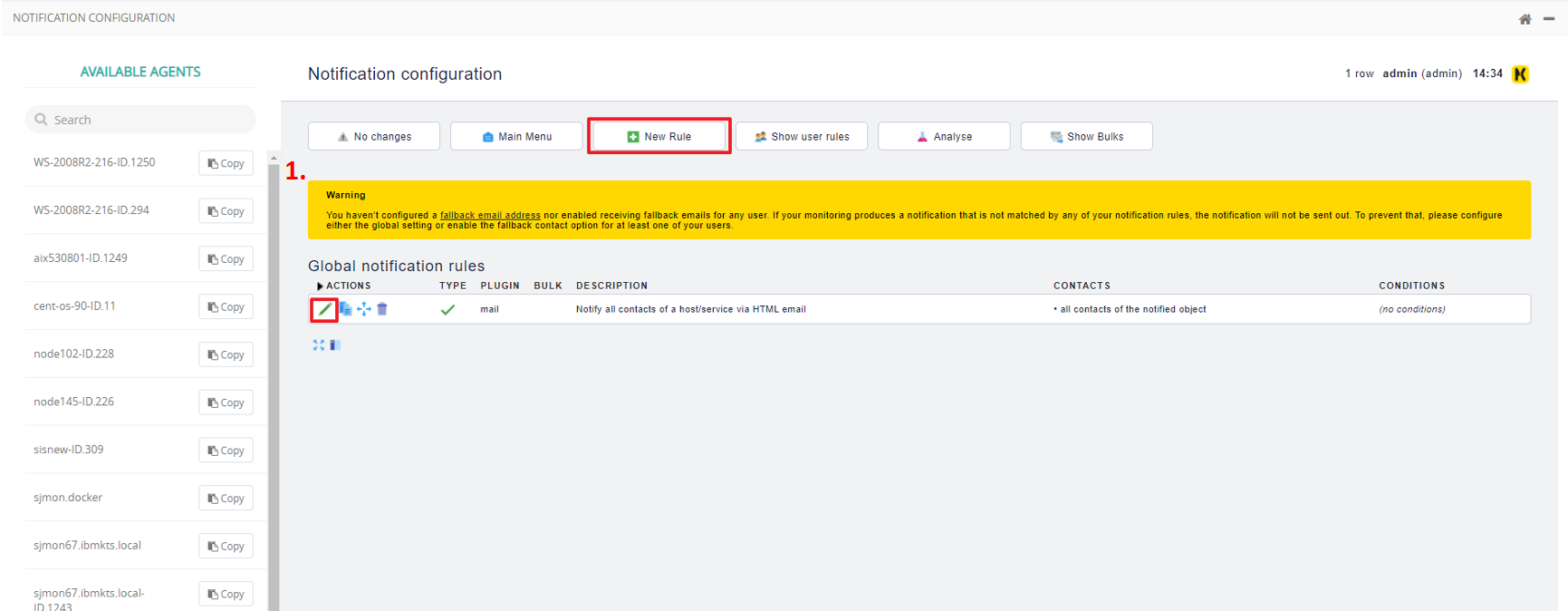

image-20210610143531596
STEP 1 : New Rule또는 Edit를 클릭합니다.

image-20210610143710568
STEP 2 : 내용 입력 후 Save를 눌러 저장 합니다.

[NOTIFICATION METHOD]
image-20210610144120242

  • NOTIFICATION METHOD는 각종 NAGIOS EVENT 발생 시 수신 받을 방법에 대한 설정입니다.
  • (SJMON)의 항목은 SJMON THRESHOLD NOTIFICATION 수신 받을 수 있게 하는 항목입니다. (NAGIOS EVENT 수신 포함)
  • Slack(SJMON)을 설정시 하단 Call with the following parameters 입력란에 webhook URL을 입력하여 주시기 바랍니다.
  • SMS(usging database)(SJMON) 설정 시 연동 설치 시 설정한 dbconfig.json을 수정하여주시기 바랍니다.

[CONTACT SELECTION]

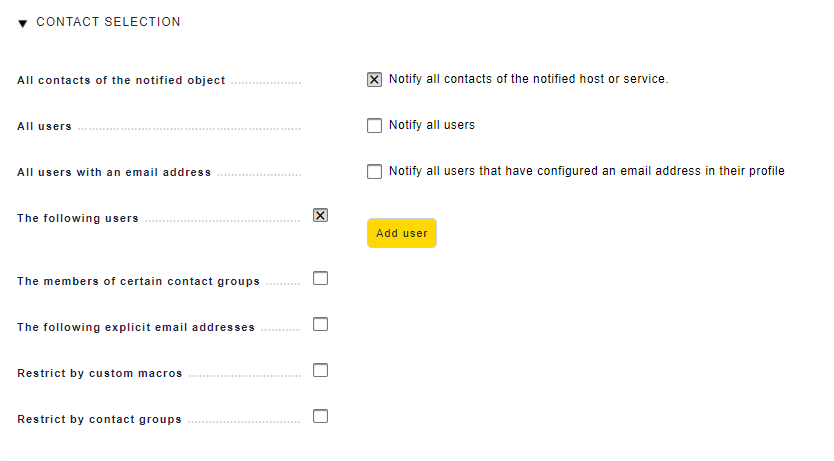

image-20210610144509542

  • CONTACT SELECTION은 NOTIFICATION을 수신 할 USER를 선택합니다.
  • 옵션 선택에 따라 한 명에서 여러 명까지 선택이 가능합니다. (반드시 한 명 이상을 선택하여야 합니다.)
  • Slack(SJMON) 선택 시 USER는 대표자 한 명만 지정합니다.
    (※ 여러 명 선택 시 채널에 알림이 선택 한 USER 수 만큼 전송됩니다.)

[CONDITIONS]

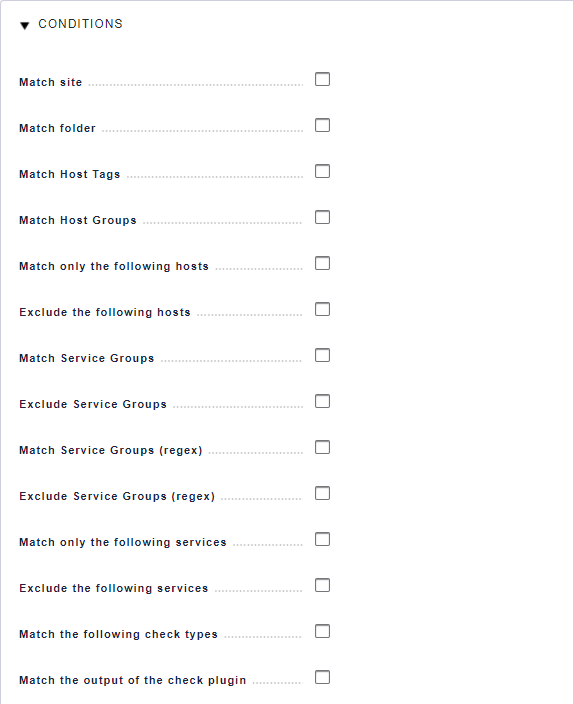

image-20210610144616728

  • CONDITIONS 은 발생되는 NAGIOS EVENT에 속성을 조건으로 NOTIFICATION 발생 여부를 결정합니다.

  • CONDITION → Match notification comment : SJMON_THRESHOLD 입력 시 SJMON에서 발생한 THRESHOLD만 수신됩니다.

  • ※ 해당 옵션은 반드시 NOTIFICATION METHOD에 (SJMON) 이 포함된 항목을 선택해야 합니다.

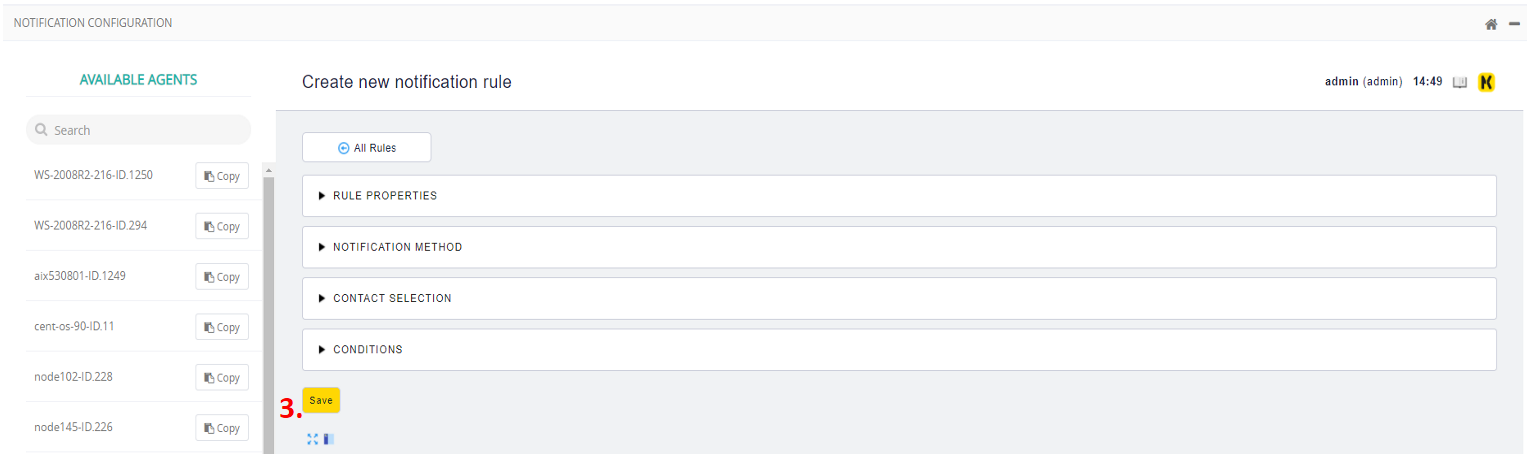

image-20210610145049154
STEP 3 : 내용 입력 후 Save를 눌러 저장 합니다.

image-20210610144817249
STEP 4 : 상단에 표기 된 1 Change 를 클릭 합니다.

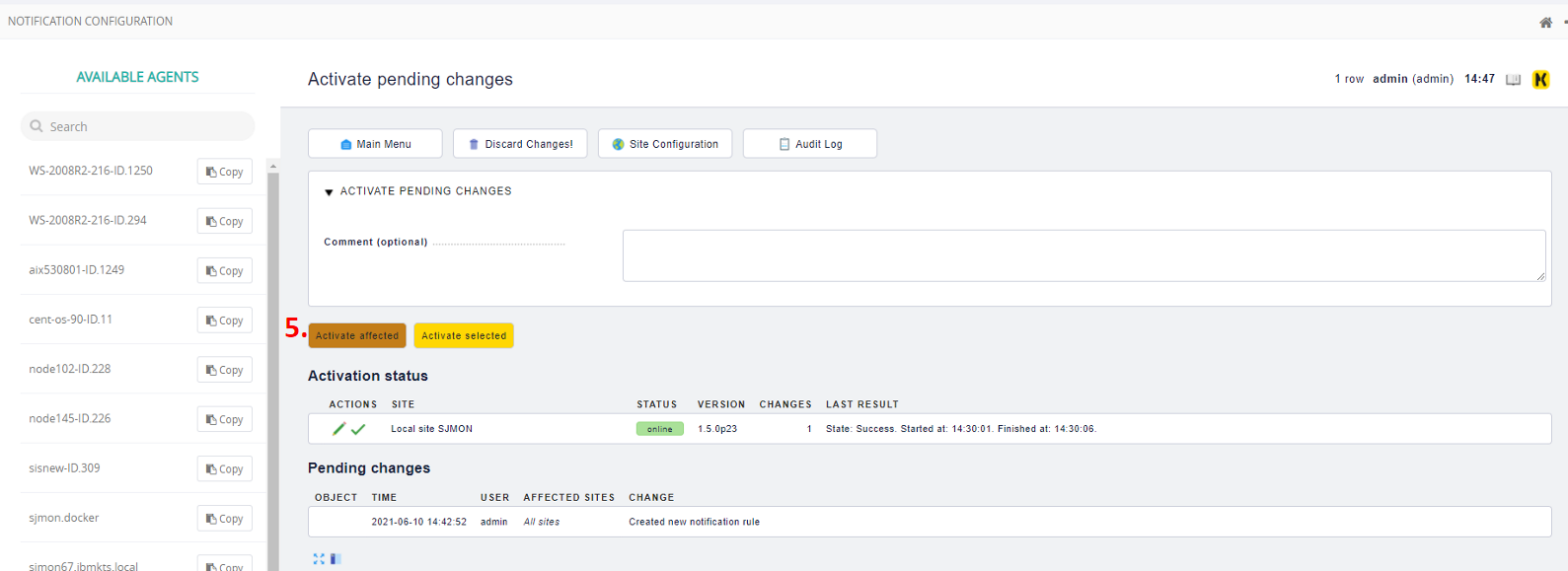

image-20210610144936108
STEP 5 : Activate affected를 클릭 합니다.


5) Threshold Monitoring

임계치가 설정된 host는 임계치가 초과하면 Dashboard와 Monitor에서 해당 내용을 직관적으로 확인할 수 있습니다.

image-20210603161158767

  • Top Menu의 Threshold 에 임계치를 초과한 숫자가 표시됩니다.

  • 노란색은 Warning, 빨간색은 Critical Event 입니다.

image-20210608150347991

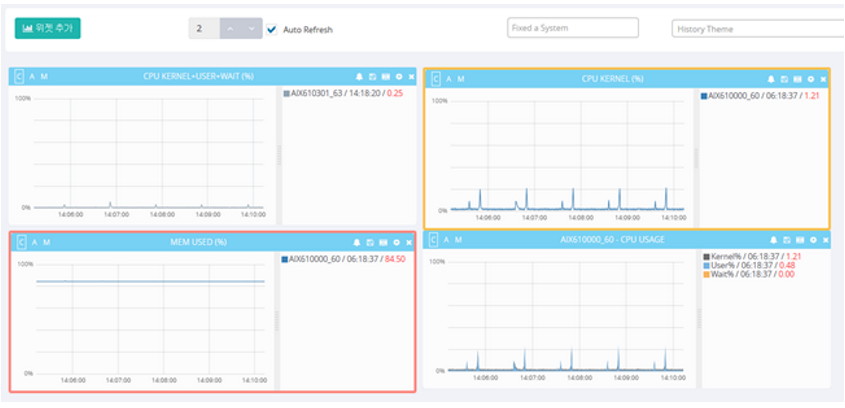

  • Monitor화면에서 설정된 임계치를 초과하는 Statistics는 Warning은 노란색, Critical은 빨간색 테두리로 blink되며 직관적으로 임계치가 초과되었음을 사용자에게 알려줍니다.

  • Blink는 임계치가 초과되고 있는 동안 지속되며 임계치 이하로 다시 떨어지면 멈추게 됩니다. 사용자가 임계치가 초과되고 있는 동안 임의로 blink를 멈추고 싶으면 벨모양의 버턴을 누르면 됩니다.

Nagios와 연동 및 Notification이 설정 되어있는 경우 지정된 사용자에게 설정된 방법으로 전달합니다.


6) Admin Setting

Process, Network Switch Device, Error Log, Parameter, 성능데이터를 효과적으로 모니터링 하기 위해서 수집 조건 및 필터를 설정할 수 있습니다.

6-1) 프로세스 모니터링 설정

이 메뉴에서 설정한 조건에 맞는 프로세스는 Target Process Monitoring 위젯에서 모니터링 가능합니다.

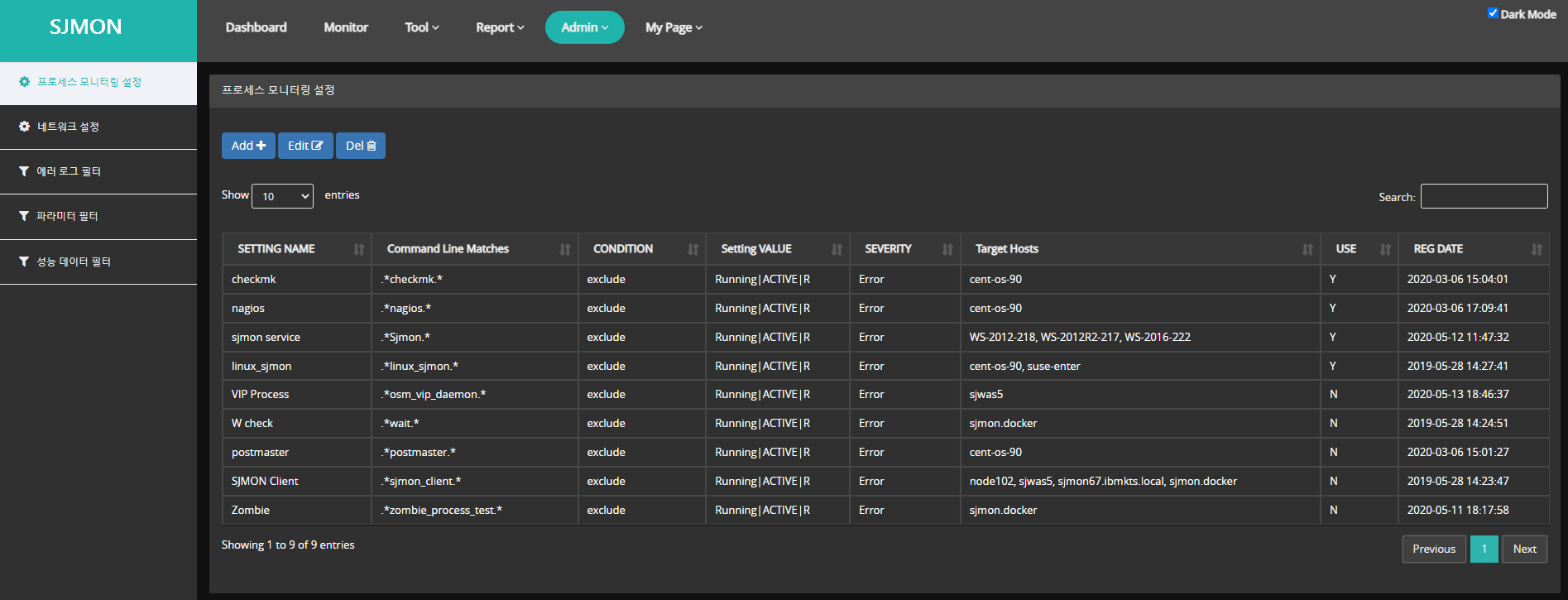

image-20210603160200622

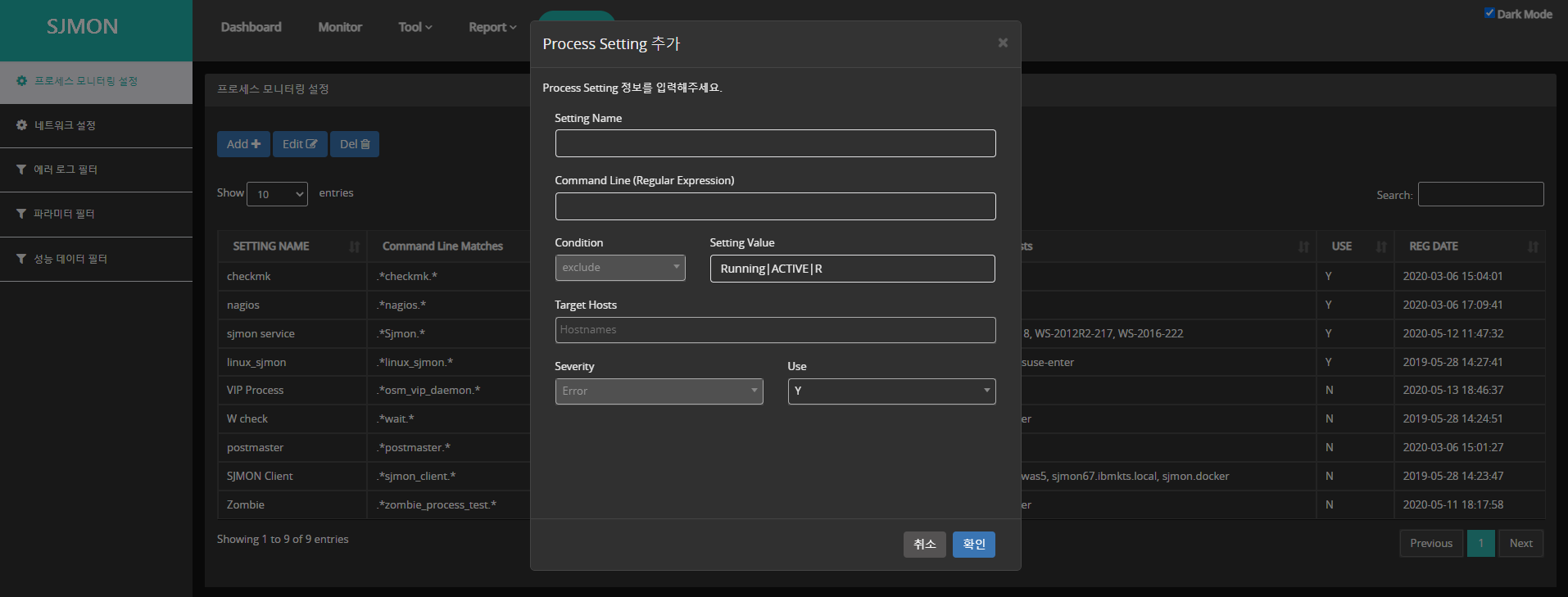

Add, Edit, Del 버튼을 통해 Process Setting 을 추가, 수정, 제거할 수 있습니다.
image-20210603160534501

6-2) 네트워크 설정

Network Switch Device 등록 시 모니터링 가능합니다.

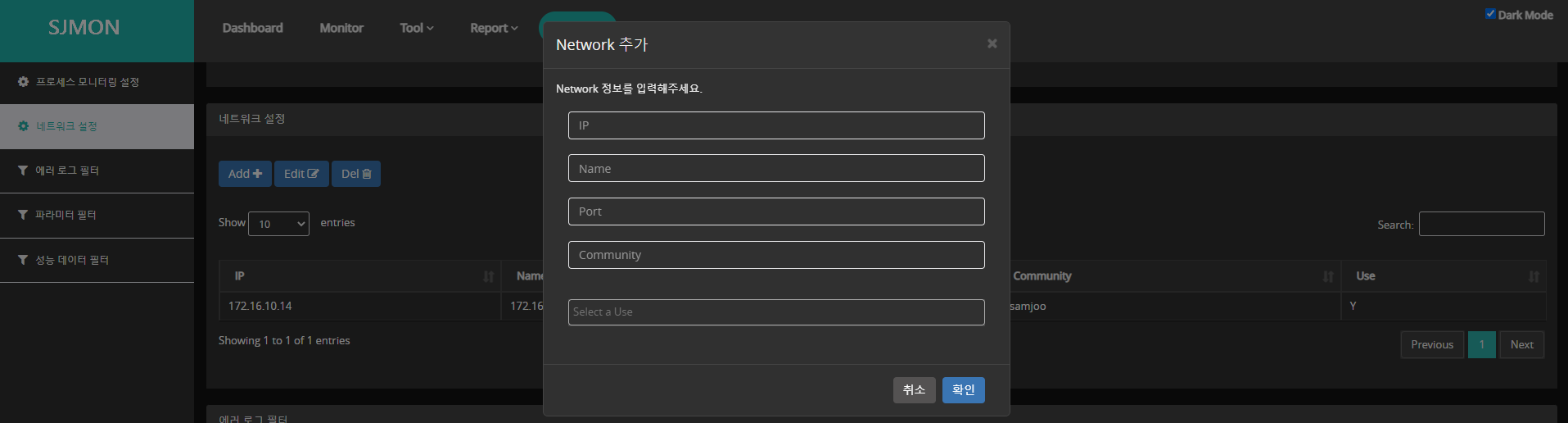

Add, Edit, Del 버튼을 통해 모니터링 하려는 Device 를 추가, 수정, 삭제할 수 있습니다.

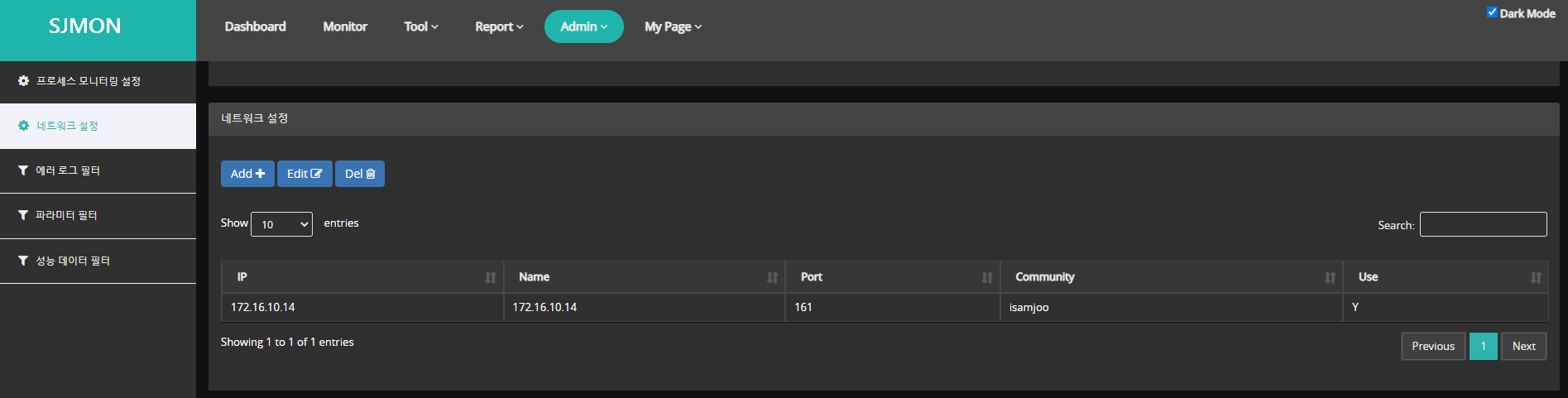

image-20210603160841806

  • IP : Network Switch Device의 Network IP를 등록합니다.

  • Name : 장치를 확인할 수 있도록 원하는 이름을 넣어줍니다.

  • Port : default로 161번을 사용하고, 변경이 가능합니다.

  • Community : Network장비에서 community를 확인해서 등록해줍니다.

  • Select a Use : Y / N중에 선택이 가능하고, N을 선택 시 등록은 완료되지만 모니터링을 하지는 않습니다. 설정 후 Manager 를 재시작해야 내용이 반영됩니다.

image-20210603160809757

6-3) 에러 로그 필터

특정 패턴의 에러로그만 수집할 수 있도록 기본 설정이 존재합니다. 모든 에러로그 수집을 원하는 경우 비활성화 처리할 수 있습니다.

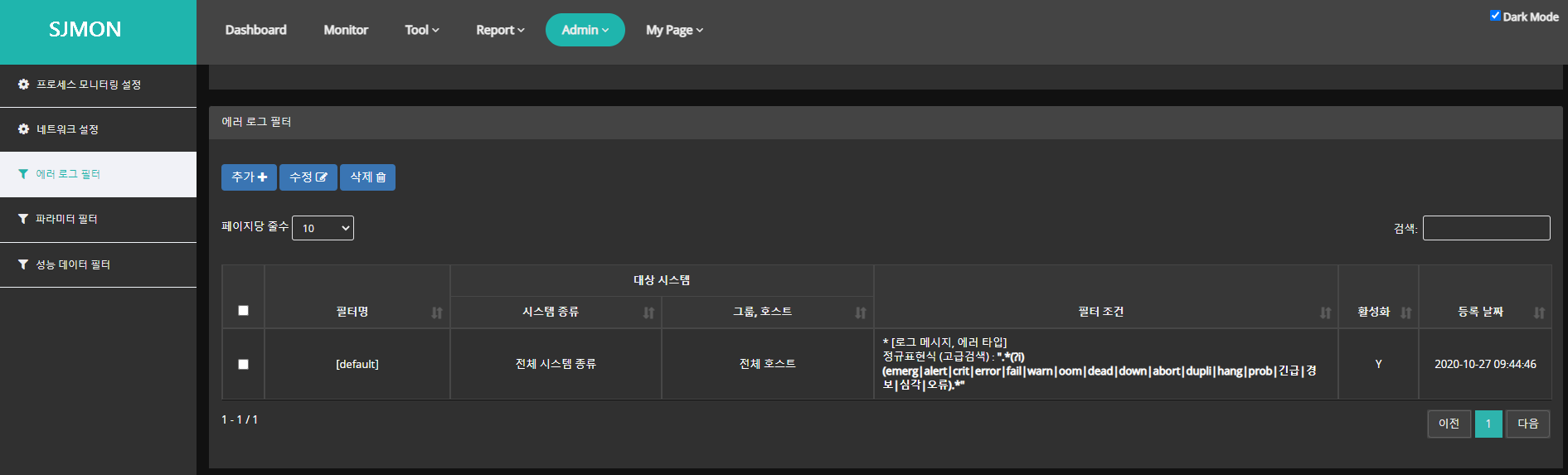

admin_setting_errlog

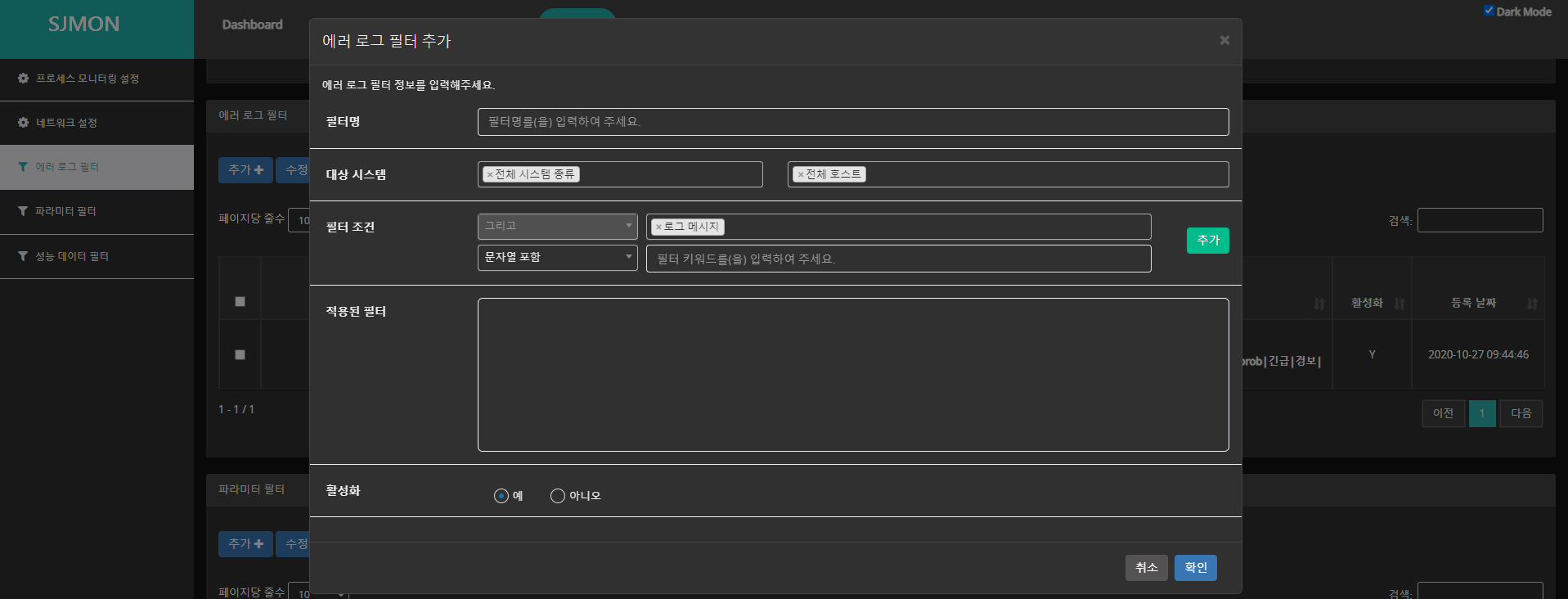

Add, Edit, Del 버튼을 통해 filter를 추가, 수정, 제거 할 수 있습니다.
admin_setting_errlog_modal

6-4) 파라미터 필터

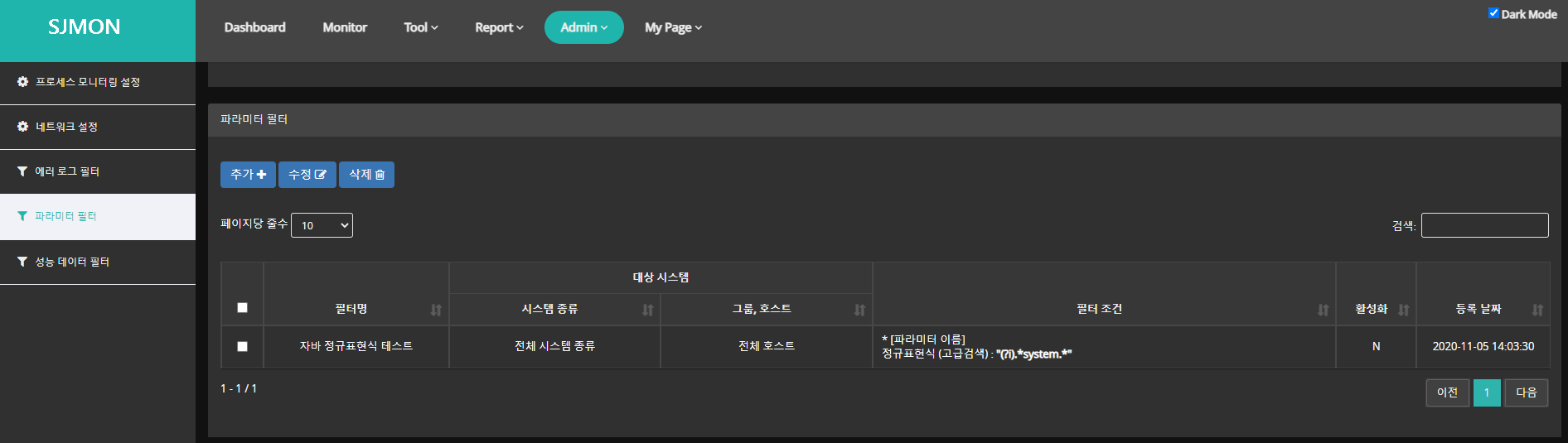

특정 패턴의 파라미터 수집을 원하는 경우 설정하면 조건에 맞는 데이터만 저장됩니다.
admin_setting_parameter

Add, Edit, Del 버튼을 통해 filter를 추가, 수정, 제거할 수 있습니다.
admin_setting_parameter_modal

6-5) 성능 데이터 필터

특정 패턴의 성능 데이터만 수집을 원하는 경우 설정하면 조건에 맞는 데이터만 저장됩니다.
admin_setting_perfdata

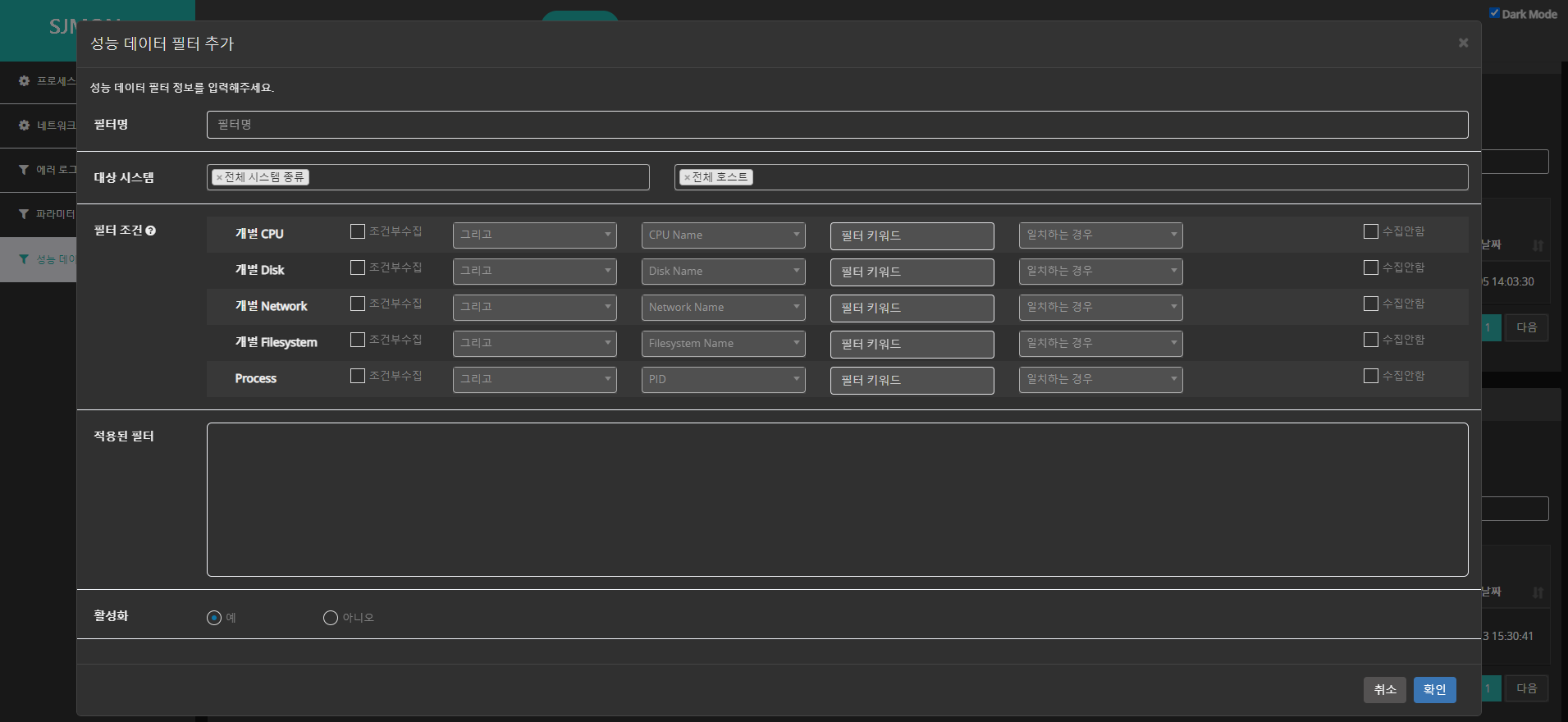

Add, Edit, Del 버튼을 통해 filter를 추가, 수정, 제거할 수 있습니다.
admin_setting_perfdata_modal


7) Data Size

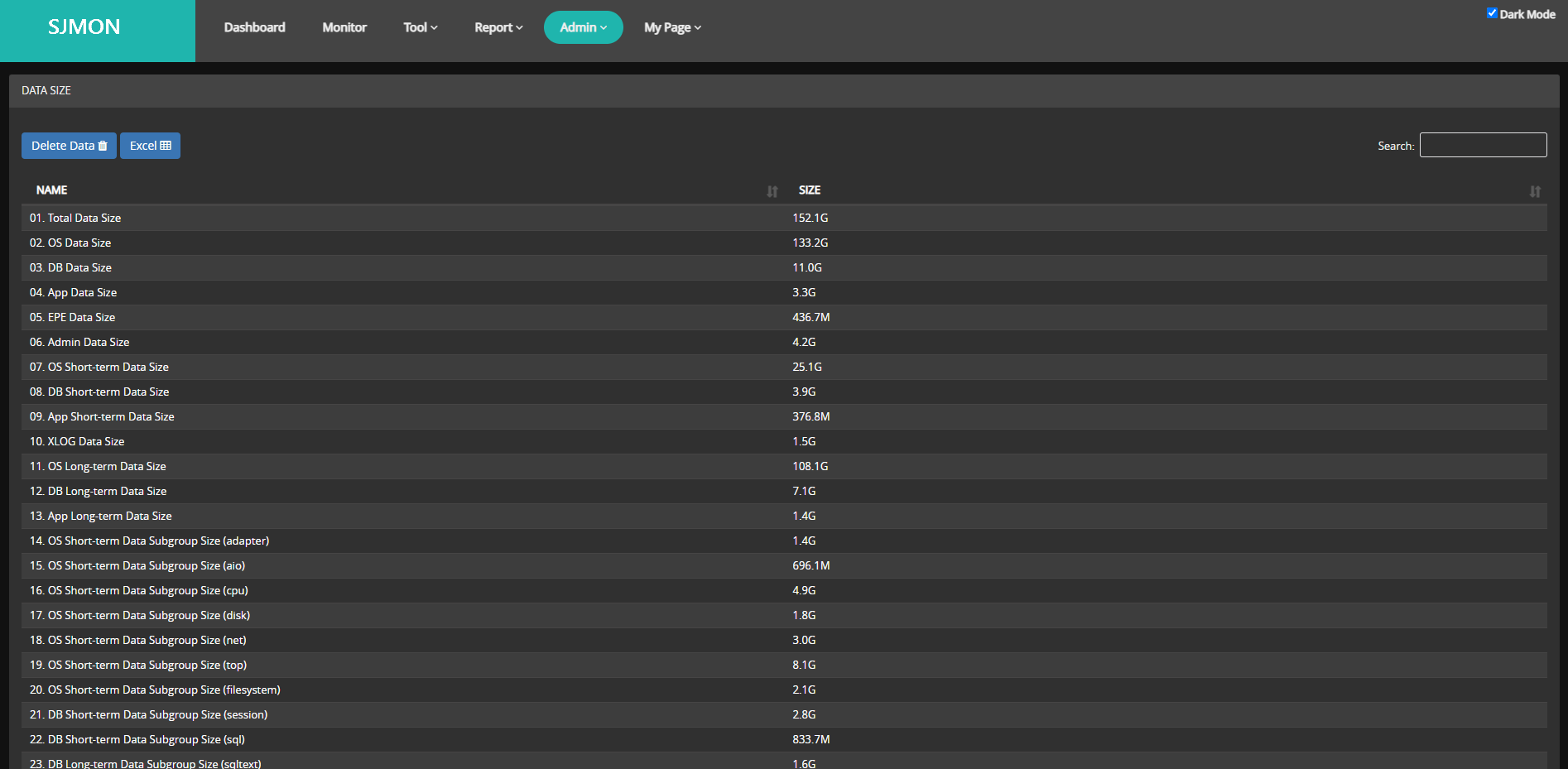

SJMON의 각 테이블 정보 및 Size를 확인하고, 원하는 날짜의 데이터를 수동으로 삭제할 수 있습니다.
image-20210602180049496

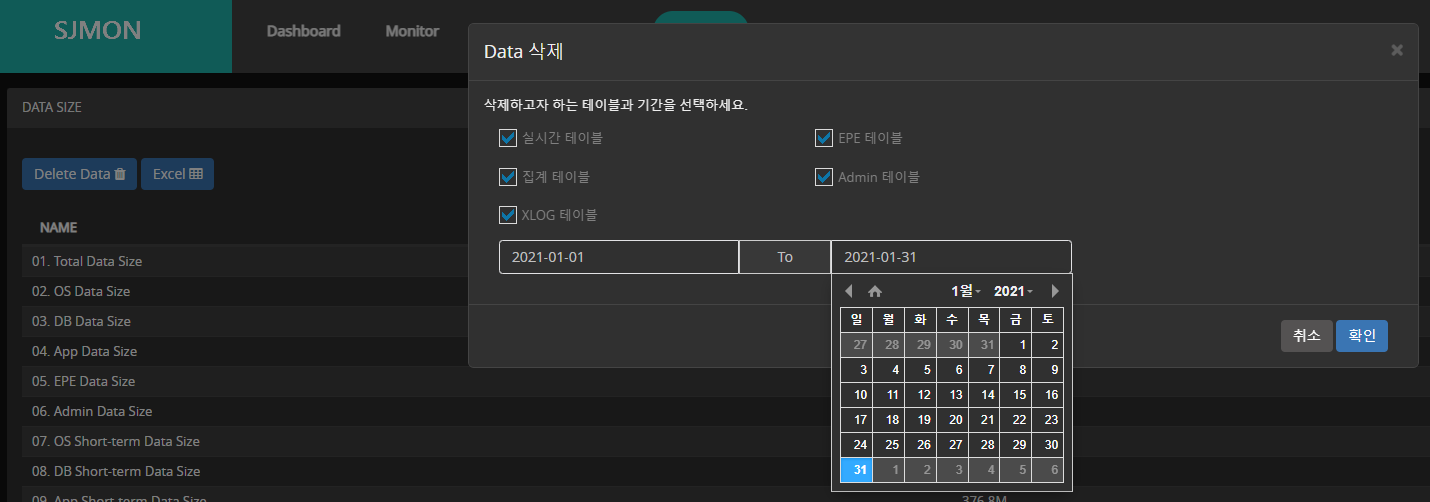

Delete Data 버튼을 통해 원하는 날짜의 실시간/ 집계/ EPE 데이터를 수동으로 삭제할 수 있습니다.
image-20210602185839026



8. My page

1) Info & Setting

Viewer, Manager, Postgresql 의 버전 정보와 라이선스 정보를 확인할 수 있습니다.

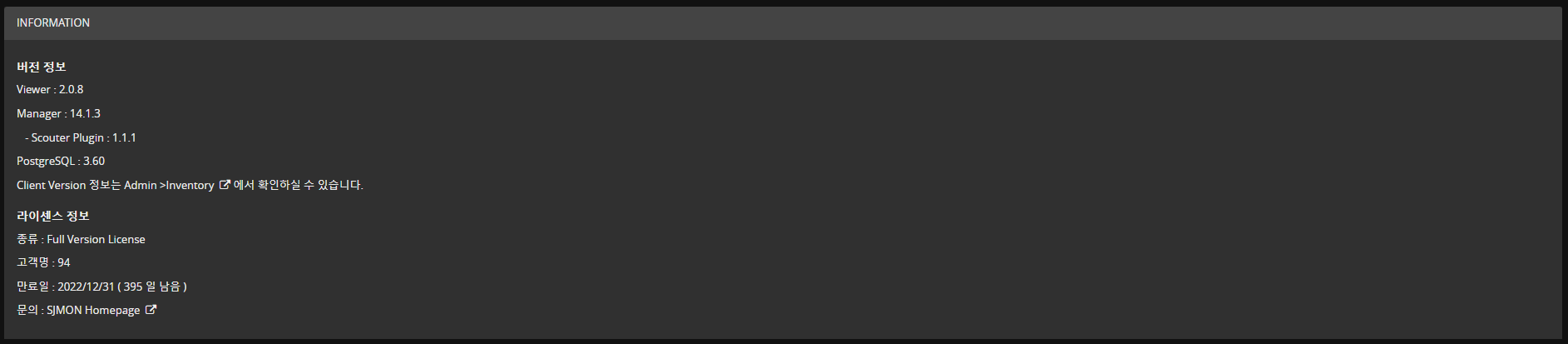

  • 버전 및 라이센스 정보
    image-20210602175213353

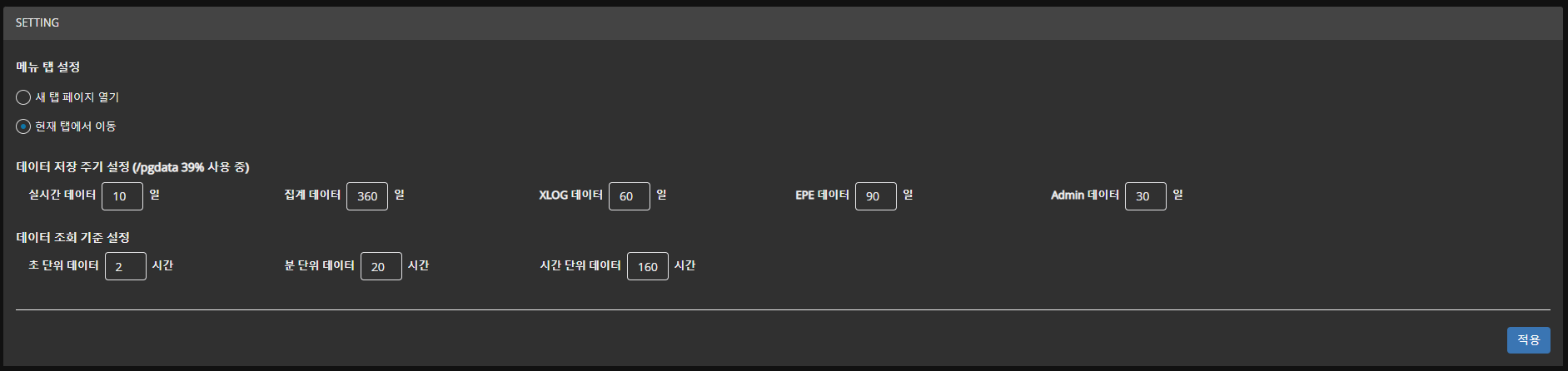

  • 화면 및 데이터 관리
    image-20210602175231132

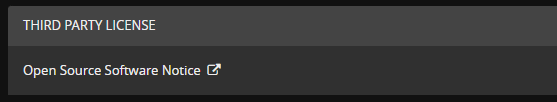

  • OSS 안내
    image-20210602175251894
